JBL Professional Control 328C

큰 이미지

8" Coaxial Ceiling Loudspeaker with HF Compression Driver

Control 328C has been engineered from the ground up to deliver exceptional next-generation performance in a coaxial point source design ceiling loudspeaker.

특징

Consistent 120° broadband pattern control covers an extremely large area.
Shaped mounting baffle provides the pattern control of a 300 mm (12 in) horn from a 200 mm (8 in) driver.
Components
• 200 mm (8 in) woofer with Kevlarre inforced cone and 50 mm (2 in) voice-coil.
• 25 mm (1" exit) compression driver.
Extraordinary clarity for speech and vocals with extended frequency response for music.
250 Watt power handling with very high sensitivity provides high SPL capability.
Advanced high-slope crossover network for constant coverage and smooth, natural midrange.
Clean, contemporary grille and optional backbox available.

다운로드

Specifications

	크기	업로드 날짜
Control 328C/CT Spec Sheet 업데이트: 2019년 4월	720KB	2019년 4월

Manuals

	크기	업로드 날짜
Compatible Third-Party Backboxes for Control 300 Series Speakers 업데이트: 2019년 10월	128KB	2019년 10월

Brochures

	버전	언어	크기	업로드 날짜
Control Contractor Brochure (2025) 버전 A, 업데이트: 2026년 3월	A		23MB	2026년 3월
Control Contractor Brochure (2024) 버전 D, 업데이트: 2024년 2월	D		14MB	2024년 2월
Control 300 Brochure 업데이트: 2019년 4월			2.9MB	2019년 4월
Control Contractor Brochure (2026) 업데이트: 2026년 3월			21MB	2026년 3월

CAD Drawings

	크기	업로드 날짜
Control 300 Ceiling Speakers 업데이트: 2019년 10월	1.39MB	2019년 10월

Compliances

	크기	업로드 날짜
JBL Control Series Passive Speakers DoC 업데이트: 2019년 12월	179KB	2019년 12월
Control 300 Series Declaration of Conformity 업데이트: 2019년 10월	92.7KB	2019년 10월

Software

	버전	크기	업로드 날짜
Distributed System Design (DSD) 버전 3.9, 업데이트: 2025년 11월	3.9	612KB	2025년 11월

Simulation Data

	크기	업로드 날짜
Ease SPK/DLL Files - Full JBL Pro Line 업데이트: 2024년 5월	21MB	2024년 5월

EASE Files

	크기	업로드 날짜
Control 300 Series GLL Files 업데이트: 2024년 5월	1.08MB	2024년 5월

User Guides

	크기	업로드 날짜
Control 300 User Guide 업데이트: 2019년 4월	2.02MB	2019년 4월

Accessories

	버전	크기	업로드 날짜
Ceiling Speaker Accessory Guide 버전 2026-04, 업데이트: 2026년 5월	2026-04	570KB	2026년 5월

Speaker Tunings

	버전	크기	업로드 날짜
Commercial, CBT, and AWC Tunings 220616 버전 A, 업데이트: 2023년 5월	A	557KB	2023년 5월

Install Guides

	크기	업로드 날짜
Control 328C/CT Assembly Guide 업데이트: 2019년 4월	539KB	2019년 4월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Frequency Range (-10dB)	45 Hz – 18 kHz
Power Rating	IEC Long-Term System Power Rating: 250 W continuous pink noise (1000 W peak), 2 hrs 150 W continuous pink noise (600 W peak), 100 hrs
Sensitivity	93 dB (1 kHz - 16 kHz)
Frequency Response (±3 dB)	60Hz – 16 kHz
Coverage Angle	120° conical, constant directivity
Directivity Factor (Q)	7.0 (Avg 1k - 16kHz)
Directivity Index (DI)	8.5dB (Avg 1k - 16kHz)
Maximum SPL (1m)	118 dB (124 dB peak)
Crossover Network	1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF
Impedance	8 ohms
Dimensions (H x W x D)	305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 160 mm (6.3in)
Input Connectors	Screw locking barrier strip for bare wire
Drivers	LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (wood-lined; accessory)
Baffle/Rim	Metal, round, driver pre-mounted to baffle, ported.
Ceiling Cutout Size	310 mm (12.2 in) diameter (for MTC-300BB8 backcan)

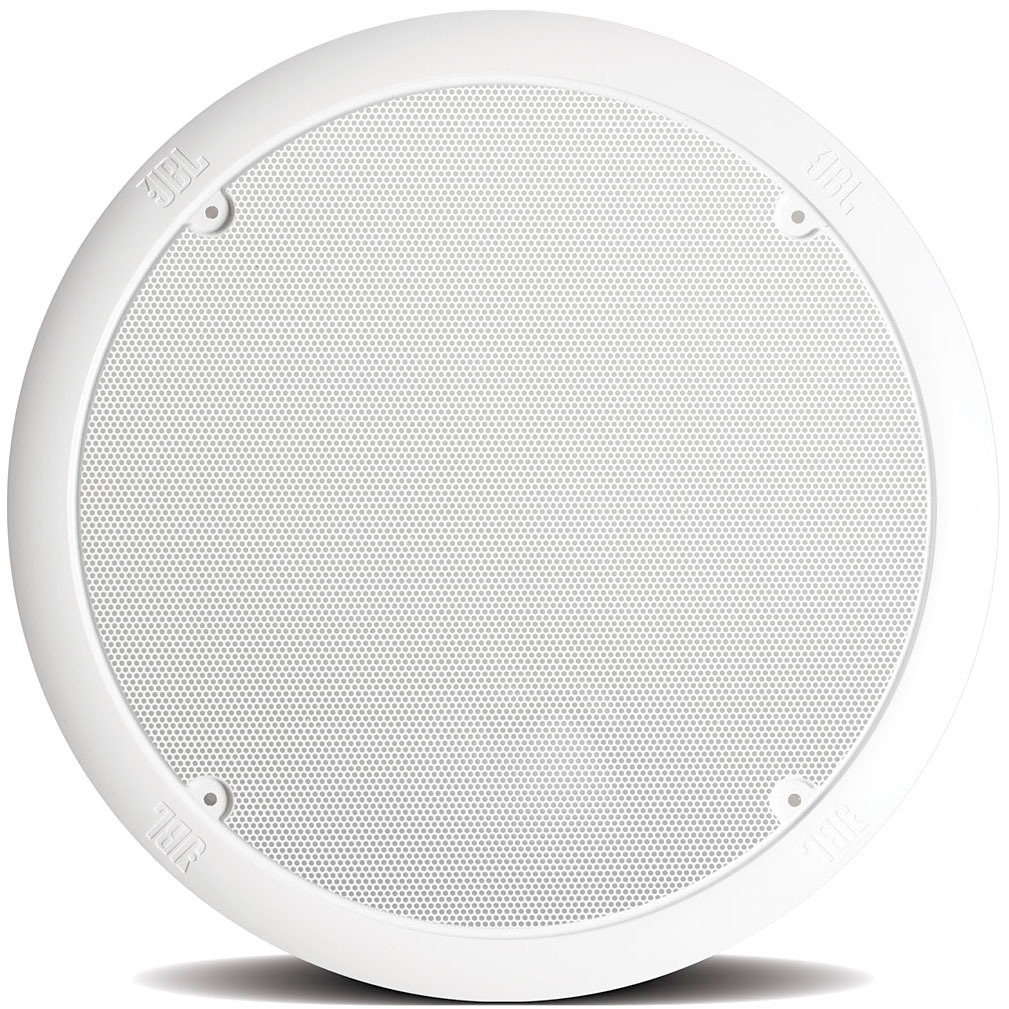

Optional Accessories	MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet)
Plenum Usage	Yes, with accessory backcan
