JBL Professional Control 328C

画像を拡大

HF圧縮ドライバー搭載8インチ同軸天井スピーカー

Control 328Cは、同軸ポイントソース設計の天井スピーカーにおいて卓越した次世代パフォーマンスを実現するため、一から設計されています。

特長

一貫した120°ブロードバンドパターンコントロールにより、極めて広範囲をカバーします。
成形マウンティングバッフルにより、200 mm（8インチ）ドライバーから300 mm（12インチ）ホーンのパターンコントロールを実現します。
コンポーネント
• Kevlar強化コーン搭載200 mm（8インチ）ウーファーと50 mm（2インチ）ボイスコイル
• 25 mm（1インチ出口）コンプレッションドライバー
音声およびボーカルの卓越した明瞭性と、音楽用途に対応する拡張周波数特性を実現します。
250W入力定格と非常に高い感度により、高SPL性能を提供します。
先進的な高次スロープクロスオーバーネットワークにより、均一なカバレッジと滑らかで自然なミッドレンジを実現します。
クリーンで現代的なグリル、およびオプションのバックボックスをご用意しています。

ダウンロード

Specifications

	サイズ	アップロード済み
Control 328C/CT Spec Sheet 更新: 2019年4月	720KB	2019年4月

Manuals

	サイズ	アップロード済み
Compatible Third-Party Backboxes for Control 300 Series Speakers 更新: 2019年10月	128KB	2019年10月

Brochures

	バージョン	言語	サイズ	アップロード済み
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control 300 Brochure 更新: 2019年4月			2.9MB	2019年4月
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月

CAD Drawings

	サイズ	アップロード済み
Control 300 Ceiling Speakers 更新: 2019年10月	1.39MB	2019年10月

Compliances

	サイズ	アップロード済み
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月
Control 300 Series Declaration of Conformity 更新: 2019年10月	92.7KB	2019年10月

Software

	バージョン	サイズ	アップロード済み
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	サイズ	アップロード済み
Ease SPK/DLL Files - Full JBL Pro Line 更新: 2024年5月	21MB	2024年5月

EASE Files

	サイズ	アップロード済み
Control 300 Series GLL Files 更新: 2024年5月	1.08MB	2024年5月

User Guides

	サイズ	アップロード済み
Control 300 User Guide 更新: 2019年4月	2.02MB	2019年4月

Accessories

	バージョン	サイズ	アップロード済み
Ceiling Speaker Accessory Guide バージョン 2026-04, 更新: 2026年5月	2026-04	570KB	2026年5月

Speaker Tunings

	バージョン	サイズ	アップロード済み
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Install Guides

	サイズ	アップロード済み
Control 328C/CT Assembly Guide 更新: 2019年4月	539KB	2019年4月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ＆サービス

仕様

Frequency Range (-10dB)	45 Hz – 18 kHz
Power Rating	IEC Long-Term System Power Rating: 250 W continuous pink noise (1000 W peak), 2 hrs 150 W continuous pink noise (600 W peak), 100 hrs
Sensitivity	93 dB (1 kHz - 16 kHz)
Frequency Response (±3 dB)	60Hz – 16 kHz
Coverage Angle	120° conical, constant directivity
Directivity Factor (Q)	7.0 (Avg 1k - 16kHz)
Directivity Index (DI)	8.5dB (Avg 1k - 16kHz)
Maximum SPL (1m)	118 dB (124 dB peak)
Crossover Network	1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF
Impedance	8 ohms
Dimensions (H x W x D)	305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 160 mm (6.3in)
Input Connectors	Screw locking barrier strip for bare wire
Drivers	LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (wood-lined; accessory)
Baffle/Rim	Metal, round, driver pre-mounted to baffle, ported.
Ceiling Cutout Size	310 mm (12.2 in) diameter (for MTC-300BB8 backcan)
Optional Accessories	MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet)
Plenum Usage	Yes, with accessory backcan

アクセサリー

MTC-RG6/8 | Control 200およびControl 300シリーズ用ラウンドグリル

画像を拡大

Control 200およびControl 300シリーズ用ラウンドグリル

```html

耐久性に優れた19ゲージ金属構造により、長期的な信頼性を実現。
洗練されたデザインで優雅な外観を実現し、あらゆるインテリアや建築環境に最適です。
亜鉛メッキ下地処理により、錆や傷に強い表面を実現し、長年にわたりメンテナンスフリーで使用できます。
粉体塗装仕上げにより傷を最小限に抑え、どんな部屋の色にも合わせて簡単に再塗装できます。

```

ドキュメント

MTC-RG6/8 Spec Sheet [79.8KB]
Control 227C Install Sheet [590KB]
MTC-RG6/8 Hi Res Photo [212KB]
Brackets Declaration of Conformity [141KB]

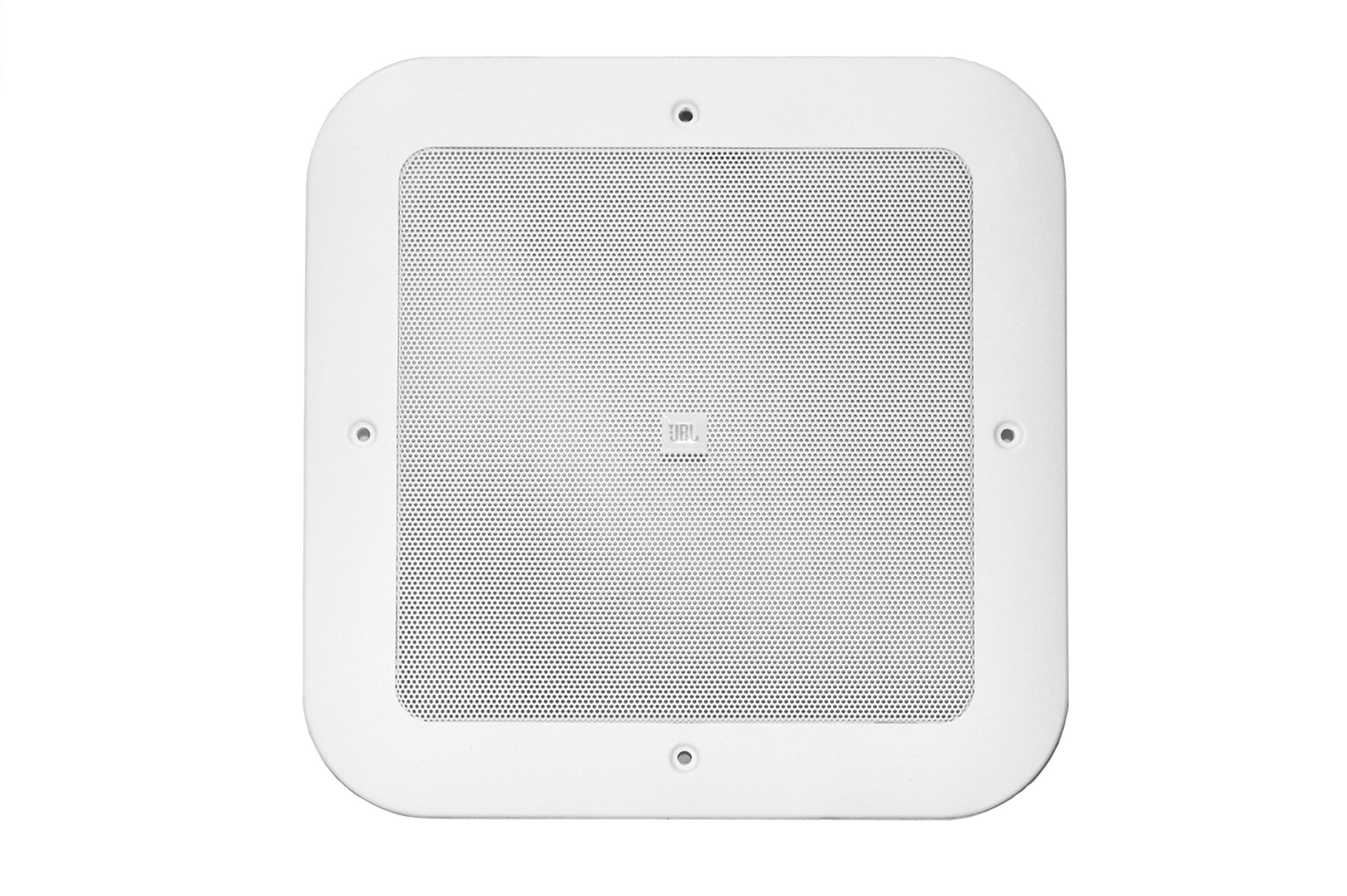

MTC-SG6/8 | Control 200および300シリーズ用スクエアグリル

画像を拡大

Control 200およびControl 300シリーズ用スクエアグリル

```html

耐久性に優れた19ゲージの金属製構造で、長期にわたる信頼性を実現します。
洗練されたデザインで、あらゆるインテリアや建築環境に最適です。
亜鉛メッキにより、錆や傷に強い表面を実現し、長年にわたりメンテナンスフリーでご使用いただけます。
粉体塗装仕上げで傷を最小限に抑え、どのような部屋の色にも合わせて容易に塗り替えできます。

```

ドキュメント

MTC-SG6/8 Spec Sheet [557KB]
MTC-SG6/8 Hi Res [337KB]

MTC-TB6/8 | Control 200およびControl 300シリーズ用タイルブリッジ

画像を拡大

Control 200およびControl 300シリーズ用タイルブリッジ

耐久性に優れた18ゲージスチール構造とエポキシベースの粉体塗装仕上げ。
Over-The-Grid設計により、天井グリッドへの音の伝達を低減し、ガタつきを最小限に抑えます。
310 mm（12.2インチ）の開口部により、Control 328C/CTおよびControl 227C/CTモデルの両方に対応。
610 mm（24インチ）および600 mm（23.6インチ）のタイルグリッドに対応。

ドキュメント

MTC-TB6/8 Spec Sheet [530KB]

MTC-300BB8 | Control 300 シリーズ 8 インチドライバー用 1 立方フィートバックカン

画像を拡大

```html

Control 300シリーズ 8インチドライバー用 1立方フィートバックキャン

Professional Series

```

極厚16ゲージメタル構造
12 mm（½インチ）厚のMDFで裏打ちし、共鳴を抑制して低音レスポンスを向上
天面および側面にノックアウト穴を配置

ドキュメント

MTC-300BB8 Spec Sheet [2.71MB]
Accessing the Conduit Knockouts [116KB]
Control 300 Ceiling Speaker Backboxes / Backcans [1.1MB]
Control 300 Ceiling Speakers [1.39MB]
JBL Brackets [152KB]
Brackets Declaration of Conformity [141KB]

MTC-300T150 | 150W トランスフォーマー

画像を拡大

150Wトランス

70Vまたは100V分散型スピーカーラインで使用できます。

ドキュメント

MTC-300T150 Spec Sheet [220KB]
