JBL Professional LSR6332

صور أكبر

نظام مراقبة الاستوديو ذو المرجعية المكانية الخطية

يتضمن الـ LSR6332 مضخم صوت منخفض التردد ثنائي الملف بقطر 12 بوصة من نوع Differential Drive®، ومكبر صوت متوسط التردد بحجم 5 بوصات من Kevlar™، وسماعة تويتر مركبة من التيتانيوم بحجم 1 بوصة. معتمد من THX® pm3.

الميزات
- تصميم المرجع المكاني الخطي المتقدم يضمن استجابة ترددية أكثر استواءً في موضع المزج.
- تقنية Differential Drive® مع الكبح الديناميكي لتوسيع استجابة الترددات المنخفضة وتقليل ضغط
  الطاقة.
- مكبر متوسط الترددات من النيوديميوم بملف صوتي بقطر 2 بوصة ومادة مخروط Kevlar™ لتوسيع استجابة التردد
  وتقليل التشويه.
- محول ترددات عالية مركب من التيتانيوم مع دليل موجة بيضاوي مفلطح ومجموعة قطب مخففة.
- حاجز عالي الكثافة لتقليل رنين العلبة والحصول على أرضية خاملة مستقرة.
- تصميم منفذ Linear Dynamics Aperture يلغي اضطراب المنفذ ويقلل ضغط المنفذ.
- محمية مغناطيسياً للاستخدام بالقرب من شاشات الفيديو.
- العلبة المقواة ونقاط التثبيت المريحة تسمح بالتثبيت المثبت على الحائط.
- يمكن للمستخدم تدوير الحاجز الفرعي لمدى الترددات المتوسطة/العالية للتوجيه الأفقي أو الرأسي.
- متوفر كنماذج صورة مرآة لليسار واليمين.

التنزيلات

Specifications

	الحجم	تاريخ التحميل
LSR6332 Spec Sheet تم التحديث: أبريل 2019	651 KB	أبريل 2019

Brochures

	الحجم	تاريخ التحميل
LSR 6300 Brochure تم التحديث: أكتوبر 2020	5.89 MB	أكتوبر 2020
Recording & Broadcast Full Line Catalog تم التحديث: أكتوبر 2020	1.81 MB	أكتوبر 2020

Tech Notes

	الحجم	تاريخ التحميل
Tech Note: The New JBL LSR6300 Series Studio Monitors تم التحديث: أكتوبر 2019	627 KB	أكتوبر 2019

Simulation Data

	الحجم	تاريخ التحميل
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024	21 MB	مايو 2024

Helpful Links

	الحجم	تاريخ التحميل
RMC White Paper تم التحديث: أكتوبر 2020	189 KB	أكتوبر 2020
RMC Graph Paper تم التحديث: أكتوبر 2020	60 KB	أكتوبر 2020

User Guides

	الحجم	تاريخ التحميل
RMC User Guide تم التحديث: أكتوبر 2020	2.58 MB	أكتوبر 2020

Install Guides

	الحجم	تاريخ التحميل
R&B Mounting Brackets تم التحديث: أكتوبر 2020	26.2 KB	أكتوبر 2020

Images

	الحجم	تاريخ التحميل

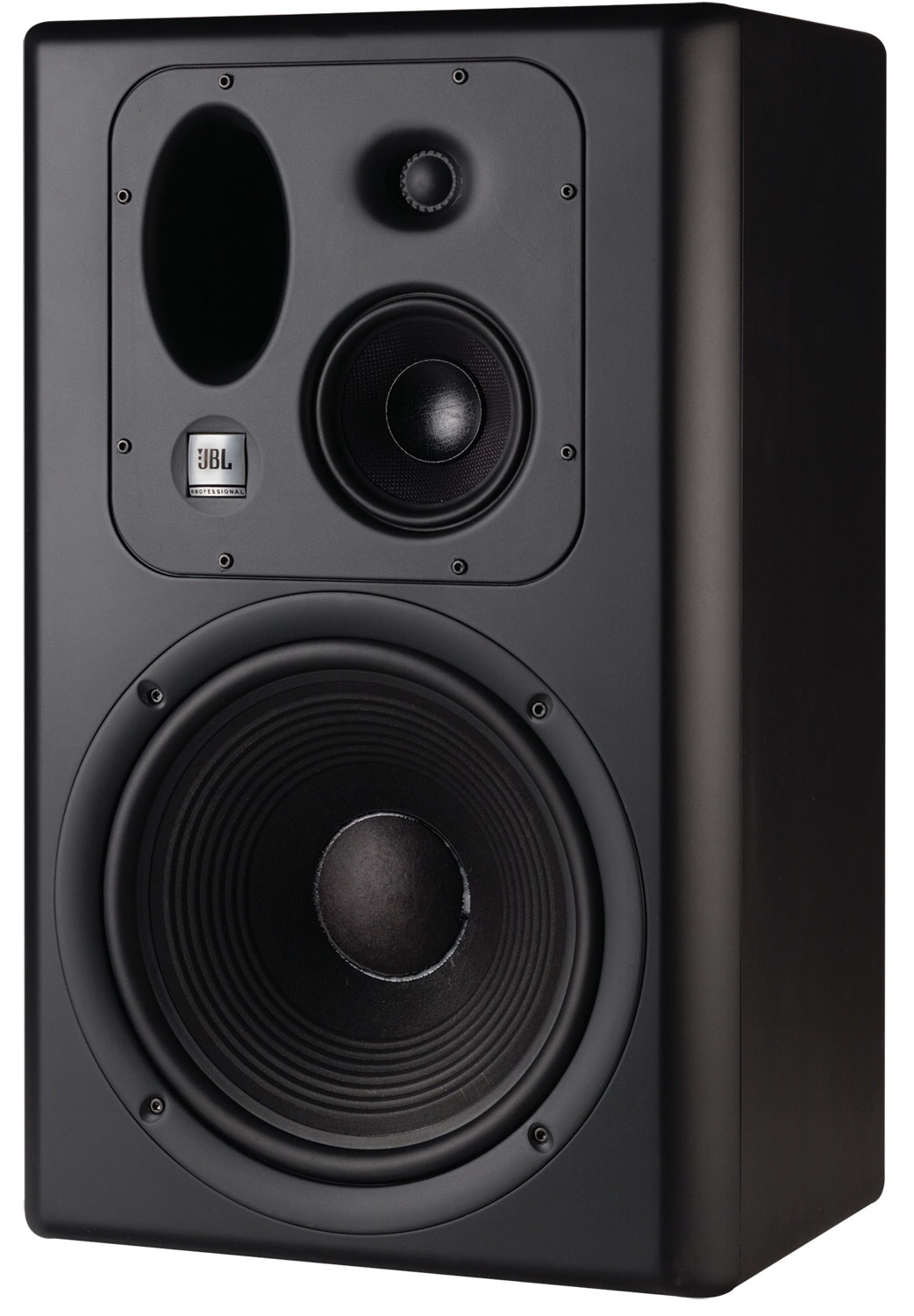

LSR6332 Left Angle تم التحديث: أبريل 2019	143 KB	أبريل 2019

Owner's Manuals

	الحجم	تاريخ التحميل
LSR6300 Manual تم التحديث: أكتوبر 2020	815 KB	أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة
- قوائم القطع
- موارد شركاء الخدمة المعتمدين

المواصفات

Input Impedance	4 ohm (Nominal)
Anechoic Sensitivity	93 dB/2.83 V/1 m (90 dB/ 1 W/ 1 m)
Frequency Response	+1. -1.5 dB (60 Hz – 22 kHz)
Low Frequency Extension	-3 dB: 54 Hz-10 dB: 35 Hz
Enclosure Resonance Frequency	33 Hz
Long Term Maximum Power (IEC265-5)	200 W continuous average; 800 W peak
Recommended Amplifier Power	150 W - 1000 W (rating into 4-ohm load)
High Frequency Control	0 dB, -1 dB (2.5 to 20 kHz)
Distortion, 96 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (120 Hz to 20 kHz): <0.5%3rd Harmonic (120 Hz to 20 kHz): <0.4%
Distortion, 102 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (80 Hz to 20kHz): <1%3rd Harmonic (80 Hz to 20kHz): <1%(<0.4%, 250 Hz - 20 kHz)
Power Nonlinearity	30 W (20 Hz to 20 kHz): <0.4 dB100 W (20 Hz to 20 kHz): <1.0 dB
Low-Mid Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 250 Hz
Mid-High Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 2.2 kHz
