JBL Professional LSR6332

Imagens maiores

Sistema de Monitorização de Referência Espacial Linear

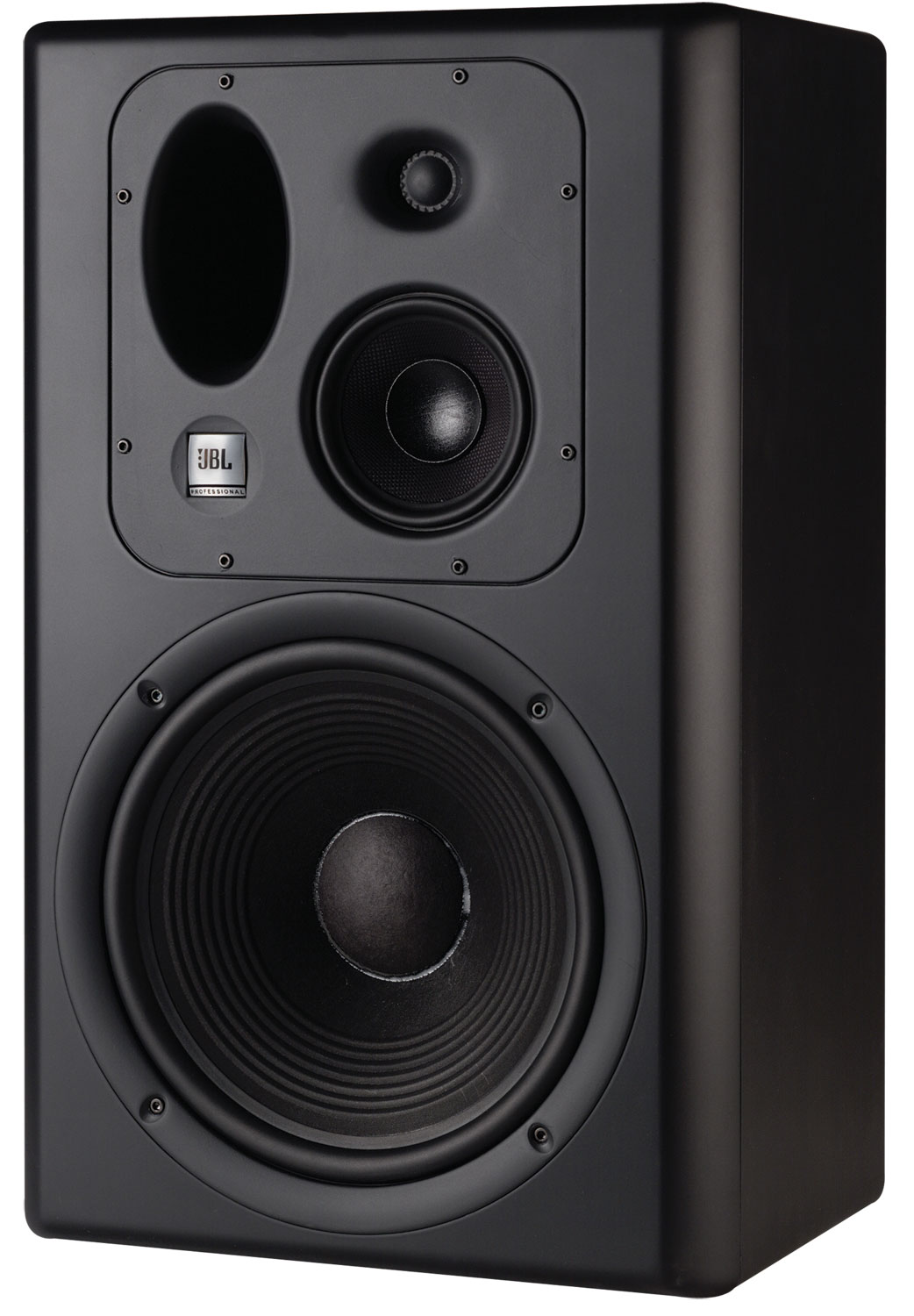

O LSR6332 incorpora um woofer de dupla bobina Differential Drive® de 12", um altifalante de médios Kevlar™ de 5" e um tweeter de compósito de titânio de 1". Aprovado THX® pm3.

Características
- O design avançado de Referência Espacial Linear garante uma resposta mais plana na posição de mistura.
- Tecnologia Differential Drive® com travagem dinâmica para uma resposta estendida em baixas frequências e baixa
  compressão de potência.
- Gama média de Neodímio com bobina de voz de 2" e material de cone Kevlar™ para resposta de frequência estendida
  e baixa distorção.
- Transdutor de alta frequência de compósito de Titânio com guia de ondas esferóide oblato elíptico e núcleo amortecido.
- Baffle de alta densidade para baixa ressonância do enclosure e base inercial estável
- Design de porta Linear Dynamics Aperture que elimina turbulência da porta e reduz compressão da porta.
- Blindada magneticamente para uso próximo de monitores de vídeo.
- Enclosure reforçado e pontos de montagem convenientes permitem instalação montada.
- O sub-baffle de gama média/alta frequência pode ser rodado pelo utilizador para orientação horizontal ou vertical.
- Disponível como modelos espelhados esquerdo e direito.

Descarregamentos

Specifications

	Tamanho	Carregado
LSR6332 Spec Sheet atualizado: abr 2019	700 KB	abr 2019

Brochures

	Tamanho	Carregado
LSR 6300 Brochure atualizado: out 2020	6 MB	out 2020
Recording & Broadcast Full Line Catalog atualizado: out 2020	2 MB	out 2020

Tech Notes

	Tamanho	Carregado
Tech Note: The New JBL LSR6300 Series Studio Monitors atualizado: out 2019	600 KB	out 2019

Simulation Data

	Tamanho	Carregado
Ease SPK/DLL Files - Full JBL Pro Line atualizado: mai 2024	20 MB	mai 2024

Helpful Links

	Tamanho	Carregado
RMC White Paper atualizado: out 2020	200 KB	out 2020
RMC Graph Paper atualizado: out 2020	60 KB	out 2020

User Guides

	Tamanho	Carregado
RMC User Guide atualizado: out 2020	3 MB	out 2020

Install Guides

	Tamanho	Carregado
R&B Mounting Brackets atualizado: out 2020	30 KB	out 2020

Images

	Tamanho	Carregado
LSR6332 Left Angle atualizado: abr 2019	100 KB	abr 2019

Owner's Manuals

	Tamanho	Carregado
LSR6300 Manual atualizado: out 2020	800 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço
- Listas de peças
- Recursos para Parceiros de Assistência Autorizados

Especificações

Input Impedance	4 ohm (Nominal)
Anechoic Sensitivity	93 dB/2.83 V/1 m (90 dB/ 1 W/ 1 m)
Frequency Response	+1. -1.5 dB (60 Hz – 22 kHz)
Low Frequency Extension	-3 dB: 54 Hz-10 dB: 35 Hz
Enclosure Resonance Frequency	33 Hz
Long Term Maximum Power (IEC265-5)	200 W continuous average; 800 W peak
Recommended Amplifier Power	150 W - 1000 W (rating into 4-ohm load)
High Frequency Control	0 dB, -1 dB (2.5 to 20 kHz)
Distortion, 96 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (120 Hz to 20 kHz): <0.5%3rd Harmonic (120 Hz to 20 kHz): <0.4%
Distortion, 102 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (80 Hz to 20kHz): <1%3rd Harmonic (80 Hz to 20kHz): <1%(<0.4%, 250 Hz - 20 kHz)
Power Nonlinearity	30 W (20 Hz to 20 kHz): <0.4 dB100 W (20 Hz to 20 kHz): <1.0 dB
Low-Mid Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 250 Hz
Mid-High Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 2.2 kHz
