CBT 100LA-LS

Line Array Column Loudspeaker with with Sixteen 50 mm (2 in) Drivers and EN54:24 Certification

CBT 100LA-LS
صور أكبر

Line Array Column Loudspeaker with with Sixteen 50 mm (2 in) Drivers and EN54:24 Certification

The CBT 100LA-LS, with Constant Beamwidth Technology™, represents a breakthrough in pattern control consistency, utilizing complex analog delay beam-forming and amplitude tapering to accomplish superior, consistent vertical coverage without the narrow vertical beaming and out-of-coverage lobing that are typical of straight form-factor column speakers. This loudspeaker is EN 54-24 Compliant for life safety applications.





الميزات

  • Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
  • EN 54-24 Compliant for Life Safety Applications (when installed with included MTC-PC2 panel cover)
  • Vertical pattern coverage switchable between 40° for medium-throw coverage and 15° for long-throw applications.
  • Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
  • Dynamic SonicGuard™ overload protection
  • Swivel (pan)/tilt wall bracket included.
  • Built-in 70V/100V transformer, plus 8 ohm direct capability.


التنزيلات

Specifications
  الحجم تاريخ التحميل
file type icon CBT100LA-LS Spec Sheet
تم التحديث: مارس 2026
7.33 MB مارس 2026
Brochures
  اللغة الحجم تاريخ التحميل
file type icon CBT Brochure
تم التحديث: أكتوبر 2020
  973 KB أكتوبر 2020
file type icon Loudspeakers for Sports Facilities
en تم التحديث: يوليو 2024
en  5.71 MB يوليو 2024
CAD Drawings
  الحجم تاريخ التحميل
file type icon CBT 50LA-1/100LA-1 Wall Bracket - DWG
تم التحديث: مارس 2025
3.63 MB مارس 2025
file type icon CBT 3D DXF Drawings
تم التحديث: أكتوبر 2020
8.14 MB أكتوبر 2020
file type icon CBT 50LA-1/100LA-1 Wall Bracket PDF
تم التحديث: أكتوبر 2020
33.2 KB أكتوبر 2020
file type icon CBT 2D DXF/PDF Drawing
تم التحديث: أكتوبر 2020
1.23 MB أكتوبر 2020
Compliances
  الحجم تاريخ التحميل
file type icon CBT Series Declaration of Conformity
تم التحديث: أكتوبر 2019
148 KB أكتوبر 2019
Software
  الإصدار الحجم تاريخ التحميل
download icon for CBT Calculator CBT Calculator
الإصدار 1.3.0.1, تاريخ الإصدار: أغسطس 2023
1.3.0.1   3.66 MB أغسطس 2023
Tech Notes
  الحجم تاريخ التحميل
file type icon Tech Note: Volume 1, #35
تم التحديث: أكتوبر 2020
2.23 MB أكتوبر 2020
Install Guides
  الحجم تاريخ التحميل
file type icon MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers
تم التحديث: فبراير 2026
440 KB فبراير 2026
file type icon CBT 50LA-1/100LA-1 Bracket Installation Guide
تم التحديث: أكتوبر 2020
277 KB أكتوبر 2020
file type icon CBT Stand-Mount Bracket Guide
تم التحديث: أكتوبر 2020
476 KB أكتوبر 2020
file type icon CBT Quick Start Guide
تم التحديث: أكتوبر 2020
1.15 MB أكتوبر 2020
Speaker Tunings
  الإصدار الحجم تاريخ التحميل
file type icon Commercial, CBT, and AWC Tunings 220616
الإصدار A, تم التحديث: مايو 2023
A  557 KB مايو 2023
Application Guides
  اللغة الحجم تاريخ التحميل
file type icon Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns
en تم التحديث: أكتوبر 2022
en  8.48 MB أكتوبر 2022
EASE Files
  الحجم تاريخ التحميل
file type icon CBT 50, 100 and 200 GLL Files
تم التحديث: مايو 2024
8.41 MB مايو 2024
Safety Sheets
  الحجم تاريخ التحميل
file type icon CBT100LA-LS EN54 Certificate
تم التحديث: نوفمبر 2025
241 KB نوفمبر 2025
Images
  الحجم تاريخ التحميل

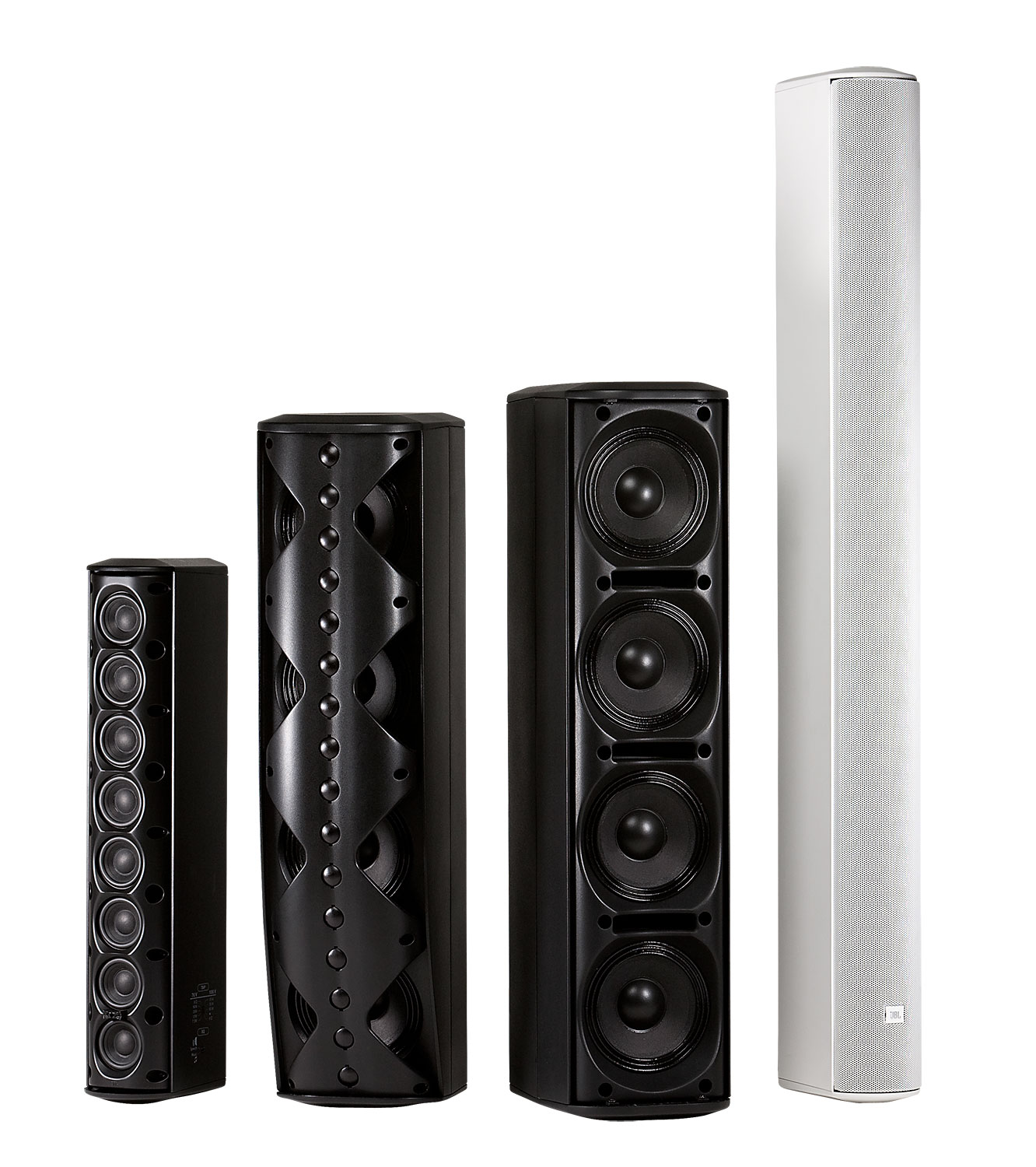

file type icon CBT Family Hi-Res Image
تم التحديث: أكتوبر 2019
237 KB أكتوبر 2019
Information documents
  الحجم تاريخ التحميل
file type icon CBT Cabinet Painting Instructions
تم التحديث: أكتوبر 2019
17.2 KB أكتوبر 2019
FAQs
  الحجم تاريخ التحميل
file type icon CBT Frequently Asked Questions
تم التحديث: أكتوبر 2020
193 KB أكتوبر 2020
Accessories
  الحجم تاريخ التحميل
file type icon CBT Suspension Bracket
تم التحديث: أكتوبر 2020
305 KB أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Drivers Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB) 120 Hz – 20 kHz
Coverage Angle

In Music Voicing, Broad Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz247°41°
2 kHz194°32°
4 kHz135°72°

In Speech Voicing, Broad Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°66°
1 kHz246°41°
2 kHz185°32°
4 kHz140°37°

In Music Voicing, Narrow Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz248°37°
2 kHz185°24°
4 kHz132°17°

In Speech Voicing, Narrow Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz245°43°
2 kHz179°24°
4 kHz135°17°
Sensitivity (2.83V @ 1m) Narrow: (speech mode) 96 dB (2 kHz - 14 kHz ) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 93 dB (2 kHz - 14 kHz)             (music mode) 90 dB (300 Hz - 18 kHz)
EN54 Sensitivity (@ 4m) 76 dB (per EN54:24 spectrum and measurement conditions at 4 meters, set at broad/music mode.)
Nominal Impedance 5Ω (in Thru mode)
15w@70v; 30w@100v Tap = 292Ω
30w@70v; 60w@100v Tap = 148Ω
60w@70v; 120w@100v Tap = 78Ω
120w@70v; N/C@100v Tap = 39Ω
Power Capacity 325 W (1300W peak), 2 hrs
200 W (800W peak), 100 hrs
Maximum SPL (1m) Narrow: (speech mode) 121 dB cont ave (127 peak) (music mode) 118 dB cont ave (124 peak) Broad: (speech mode) 118 dB cont ave (124 peak)            (music mode) 115 dB cont ave (121 peak)
EN54 Max SPL (@ 4m) 92 dB (per EN54:24 spectrum and measurement conditions, at 4 meters)
Transformer Taps 120W, 60W, 30W, (15W at 70V only), and 8 thru, via switch
Reference Axis Specification and measurement referenced on-axis vertically and horizontally to the center point of the speaker baffle.
Enclosure Fiberglass reinforced ABS cabinet with UL94-5VB flammability rating, painted aluminum grille
Outdoor Capability IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color Black or White (-WH)
Insert Points 18 M6 insert points on back panel.
Mounting Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D) 1000 x 98.5 x 153 (39.4 in x 3.8 in x 6.0 in)
Net Weight 7.2 kg (15.8 lb)
Safety Agency EN54-24:2008 certified, when installed with MTC-PC2 terminal panel cover. Cabinet UL94-5VB flammability rated. In accordance with the requirements of IEC60849/EN60849. Transformer UL registered per UL1876.
Included Accessories Swivel (pan) / tilt wall bracket MTC-PC2 terminal panel cover
Optional Accessories MTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
