CBT 100LA-LS

Στήλη Μεγαφώνου Line Array με Δεκαέξι Οδηγούς 50 mm (2 in) και Πιστοποίηση EN54:24

CBT 100LA-LS
Μεγαλύτερες εικόνες

Ηχείο Line Array Column με Δεκαέξι Κινητήρες 50 mm (2 in) και Πιστοποίηση EN54:24

Το CBT 100LA-LS, με τεχνολογία Constant Beamwidth Technology™, αντιπροσωπεύει μια ανακάλυψη στη συνέπεια ελέγχου του σχηματισμού δέσμης, χρησιμοποιώντας σύνθετο αναλογικό καθυστερημένο beam-forming και amplitude tapering για να επιτύχει ανώτερη, συνεπή κάλυψη ανά κατακόρυφο άξονα χωρίς τη στενή κατακόρυφη δέσμη και τις εκτός κάλυψης λοβούς που είναι τυπικοί των ηχείων column με κλασική μορφή. Αυτό το ηχείο συμμορφώνεται με το EN 54-24 για εφαρμογές ασφάλειας ζωής.





Χαρακτηριστικά

  • Η τεχνολογία Constant Beamwidth Technology™ με διαθέσιμο δίπλωμα ευρεσιτεχνίας παρέχει σταθερή κατευθυντικότητα έως και στις υψηλότερες συχνότητες και μειώνει τους λοβούς εκτός κάλυψης.
  • Συμμόρφη με το πρότυπο EN 54-24 για εφαρμογές ασφαλείας (όταν εγκατασταθεί με το περιλαμβανόμενο κάλυμμα πανέλου MTC-PC2)
  • Κάθετη κάλυψη προτύπου που μπορεί να αλλάξει μεταξύ 40° για κάλυψη μεσαίας απόστασης και 15° για εφαρμογές μεγάλης απόστασης.
  • Εναλλάξιμη φωνή παρέχει επίπεδη απόκριση σε λειτουργία μουσικής ή κορυφή παρουσίας μεσαίας περιοχής σε λειτουργία ομιλίας.
  • Δυναμική προστασία υπερφόρτωσης SonicGuard™
  • Περιλαμβάνεται περιστρεφόμενη (pan)/tilt στήριξη τοίχου.
  • Ενσωματωμένος μετασχηματιστής 70V/100V, συν δυνατότητα άμεσης σύνδεσης 8 ohm.


Λήψεις

Specifications
  Μέγεθος Ανέβηκε
file type icon CBT100LA-LS Spec Sheet
ενημέρωση: Μαρ 2026
7 MB Μαρ 2026
Brochures
  Γλώσσα Μέγεθος Ανέβηκε
file type icon CBT Brochure
ενημέρωση: Οκτ 2020
  1000 KB Οκτ 2020
file type icon Loudspeakers for Sports Facilities
en ενημέρωση: Ιουλ 2024
en  6 MB Ιουλ 2024
CAD Drawings
  Μέγεθος Ανέβηκε
file type icon CBT 50LA-1/100LA-1 Wall Bracket - DWG
ενημέρωση: Μαρ 2025
4 MB Μαρ 2025
file type icon CBT 3D DXF Drawings
ενημέρωση: Οκτ 2020
8 MB Οκτ 2020
file type icon CBT 50LA-1/100LA-1 Wall Bracket PDF
ενημέρωση: Οκτ 2020
30 KB Οκτ 2020
file type icon CBT 2D DXF/PDF Drawing
ενημέρωση: Οκτ 2020
1 MB Οκτ 2020
Compliances
  Μέγεθος Ανέβηκε
file type icon CBT Series Declaration of Conformity
ενημέρωση: Οκτ 2019
100 KB Οκτ 2019
Software
  Έκδοση Μέγεθος Ανέβηκε
download icon for CBT Calculator CBT Calculator
έκδοση 1.3.0.1, κυκλοφορία: Αυγ 2023
1.3.0.1   4 MB Αυγ 2023
Tech Notes
  Μέγεθος Ανέβηκε
file type icon Tech Note: Volume 1, #35
ενημέρωση: Οκτ 2020
2 MB Οκτ 2020
Install Guides
  Μέγεθος Ανέβηκε
file type icon MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers
ενημέρωση: Φεβ 2026
400 KB Φεβ 2026
file type icon CBT 50LA-1/100LA-1 Bracket Installation Guide
ενημέρωση: Οκτ 2020
300 KB Οκτ 2020
file type icon CBT Stand-Mount Bracket Guide
ενημέρωση: Οκτ 2020
500 KB Οκτ 2020
file type icon CBT Quick Start Guide
ενημέρωση: Οκτ 2020
1 MB Οκτ 2020
Speaker Tunings
  Έκδοση Μέγεθος Ανέβηκε
file type icon Commercial, CBT, and AWC Tunings 220616
έκδοση A, ενημέρωση: Μαϊ 2023
A  600 KB Μαϊ 2023
Application Guides
  Γλώσσα Μέγεθος Ανέβηκε
file type icon Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns
en ενημέρωση: Οκτ 2022
en  8 MB Οκτ 2022
EASE Files
  Μέγεθος Ανέβηκε
file type icon CBT 50, 100 and 200 GLL Files
ενημέρωση: Μαϊ 2024
8 MB Μαϊ 2024
Safety Sheets
  Μέγεθος Ανέβηκε
file type icon CBT100LA-LS EN54 Certificate
ενημέρωση: Νοε 2025
200 KB Νοε 2025
Images
  Μέγεθος Ανέβηκε

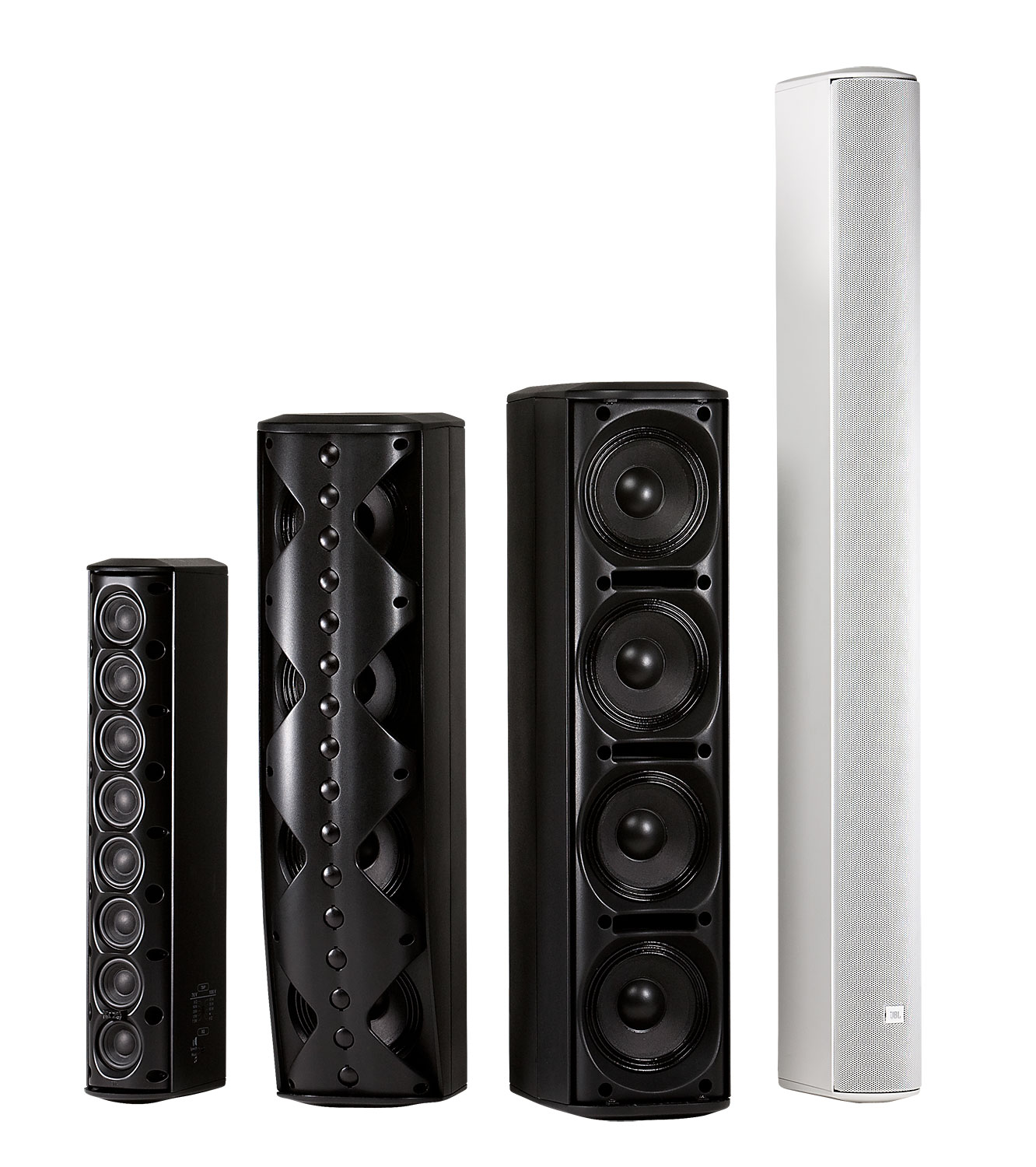

file type icon CBT Family Hi-Res Image
ενημέρωση: Οκτ 2019
200 KB Οκτ 2019
Information documents
  Μέγεθος Ανέβηκε
file type icon CBT Cabinet Painting Instructions
ενημέρωση: Οκτ 2019
20 KB Οκτ 2019
FAQs
  Μέγεθος Ανέβηκε
file type icon CBT Frequently Asked Questions
ενημέρωση: Οκτ 2020
200 KB Οκτ 2020
Accessories
  Μέγεθος Ανέβηκε
file type icon CBT Suspension Bracket
ενημέρωση: Οκτ 2020
300 KB Οκτ 2020

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Drivers Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB) 120 Hz – 20 kHz
Coverage Angle

In Music Voicing, Broad Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz247°41°
2 kHz194°32°
4 kHz135°72°

In Speech Voicing, Broad Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°66°
1 kHz246°41°
2 kHz185°32°
4 kHz140°37°

In Music Voicing, Narrow Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz248°37°
2 kHz185°24°
4 kHz132°17°

In Speech Voicing, Narrow Vertical Switch Settings:

Frequency (kHz)Horizontal Coverage°Vertical Coverage°
0.5 kHz360°59°
1 kHz245°43°
2 kHz179°24°
4 kHz135°17°
Sensitivity (2.83V @ 1m) Narrow: (speech mode) 96 dB (2 kHz - 14 kHz ) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 93 dB (2 kHz - 14 kHz)             (music mode) 90 dB (300 Hz - 18 kHz)
EN54 Sensitivity (@ 4m) 76 dB (per EN54:24 spectrum and measurement conditions at 4 meters, set at broad/music mode.)
Nominal Impedance 5Ω (in Thru mode)
15w@70v; 30w@100v Tap = 292Ω
30w@70v; 60w@100v Tap = 148Ω
60w@70v; 120w@100v Tap = 78Ω
120w@70v; N/C@100v Tap = 39Ω
Power Capacity 325 W (1300W peak), 2 hrs
200 W (800W peak), 100 hrs
Maximum SPL (1m) Narrow: (speech mode) 121 dB cont ave (127 peak) (music mode) 118 dB cont ave (124 peak) Broad: (speech mode) 118 dB cont ave (124 peak)            (music mode) 115 dB cont ave (121 peak)
EN54 Max SPL (@ 4m) 92 dB (per EN54:24 spectrum and measurement conditions, at 4 meters)
Transformer Taps 120W, 60W, 30W, (15W at 70V only), and 8 thru, via switch
Reference Axis Specification and measurement referenced on-axis vertically and horizontally to the center point of the speaker baffle.
Enclosure Fiberglass reinforced ABS cabinet with UL94-5VB flammability rating, painted aluminum grille
Outdoor Capability IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color Black or White (-WH)
Insert Points 18 M6 insert points on back panel.
Mounting Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D) 1000 x 98.5 x 153 (39.4 in x 3.8 in x 6.0 in)
Net Weight 7.2 kg (15.8 lb)
Safety Agency EN54-24:2008 certified, when installed with MTC-PC2 terminal panel cover. Cabinet UL94-5VB flammability rated. In accordance with the requirements of IEC60849/EN60849. Transformer UL registered per UL1876.
Included Accessories Swivel (pan) / tilt wall bracket MTC-PC2 terminal panel cover
Optional Accessories MTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
