JBL Professional AW566-LS

صور أكبر

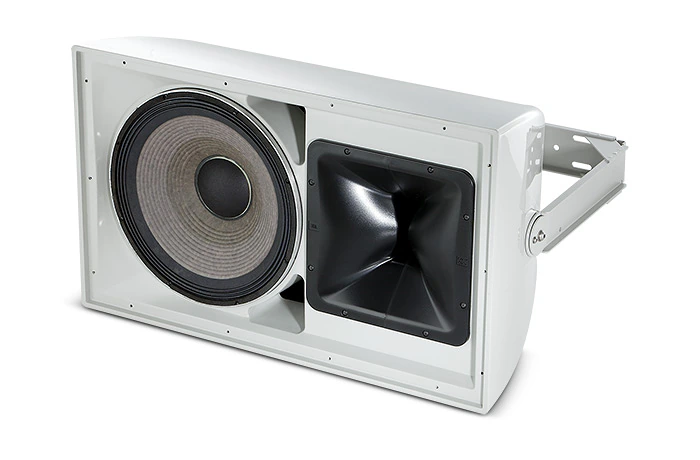

الأجزاء مختومة في طرازات LS (الصورة الموضحة غير LS).

مكبر صوت خارجي عالي الطاقة ثنائي الاتجاه مع وحدة تشغيل منخفضة التردد بحجم 15 بوصة وقرن قابل للدوران لتطبيقات السلامة من الحرائق

نظام مكبر الصوت AW566-LS هو نظام مكبر صوت عالي الطاقة وخفيف الوزن وثنائي الاتجاه وكامل النطاق يتكون من وحدة تشغيل التردد المنخفض JBL Differential Drive ذات ملف صوتي مزدوج وفجوة مغناطيسية مزدوجة 2265H بحجم 380 مم (15 بوصة)، ووحدة تشغيل ضغط التردد العالي 2432H بفتحة 38 مم (1.5 بوصة) وملف صوتي بحجم 75 مم (3 بوصة). يوفر دليل الموجة Progressive Transition بصيغة كبيرة تغطية ممتازة بزاوية 60° × 60°. يمكن استخدام نظام مكبر الصوت في الاتجاه الرأسي أو الأفقي. مكبر الصوت هذا متوافق مع معيار EN 54-24 لتطبيقات السلامة من الحرائق.

الميزات

علبة مقاومة للعوامل الجوية بالكامل من الألياف الزجاجية
متوافقة مع معيار EN 54-24 لتطبيقات السلامة من الحرائق
تغطية 60° × 60°
مشغل تردد منخفض 2265H Differential Drive®
مشغل ضغط تردد عالي 2432H
موجه الموجات PT™ التصاعدي الكبير للتحكم الممتاز في النمط والتشويه المنخفض
متوفر بتشطيب رمادي وأسود
محول بقوة 400 وات، 70/100V مضمن
قوس تثبيت من النوع U مضمن

التطبيقات

منشآت رياضية
أماكن الترفيه الموضوعية
مراكز الترفيه الخارجية
حدائق المياه

التنزيلات

Specifications

	الحجم	تاريخ التحميل
AW566-LS Spec Sheet تم التحديث: أكتوبر 2020	1.13 MB	أكتوبر 2020

Brochures

	اللغة	الحجم	تاريخ التحميل
Loudspeakers for Sports Facilities تم التحديث: يوليو 2024		5.71 MB	يوليو 2024

CAD Drawings

	الحجم	تاريخ التحميل
AW/AWC Drawings PDF تم التحديث: أكتوبر 2020	284 KB	أكتوبر 2020
AW-LS Drawings 2D/3D DXF تم التحديث: أكتوبر 2020	939 KB	أكتوبر 2020

Compliances

	الحجم	تاريخ التحميل
AW Series Declaration of Conformity تم التحديث: أكتوبر 2020	141 KB	أكتوبر 2020

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024		21 MB	مايو 2024

Safety Sheets

	الحجم	تاريخ التحميل
AW Series EN54 Certificate تم التحديث: نوفمبر 2025	525 KB	نوفمبر 2025

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

Ease Data

	الحجم	تاريخ التحميل
AW-AWC Ease Files تم التحديث: أكتوبر 2019	867 KB	أكتوبر 2019
AW Series - EASE GLL تم التحديث: مارس 2026	2.48 MB	مارس 2026

CLF Files

	الحجم	تاريخ التحميل
AW-AWC CLF Files تم التحديث: أكتوبر 2019	1.45 MB	أكتوبر 2019

Install Guides

	الحجم	تاريخ التحميل
AW Bracket Instructions تم التحديث: أكتوبر 2020	58.1 KB	أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	42 Hz – 20 kHz
Frequency Response (±3 dB)	89 Hz – 18 kHz
Coverage Pattern	60° x 60°, rotatable waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Crossover Frequency	1.1 kHz
System Power Rating	400 W (1600 W peak), 100 hrs
Maximum SPL (1m)	127 dB-SPL cont avg (133 dB peak)
Maximum SPL (@ 4m)	114.24 dB
System Sensitivity (1w @ 1m)	100 dB SPL
Sensitivity (1W @ 4m)	89.6 dB SPL
Transformer Taps	70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver	1 x JBL 2265H 380 mm (15 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	98 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H66HF-1
Enclosure	Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment	2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille	Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental	IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation)	485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight (each)	28.3 kg (62.5 lb)
