JBL Professional AW566-LS

Większe obrazy

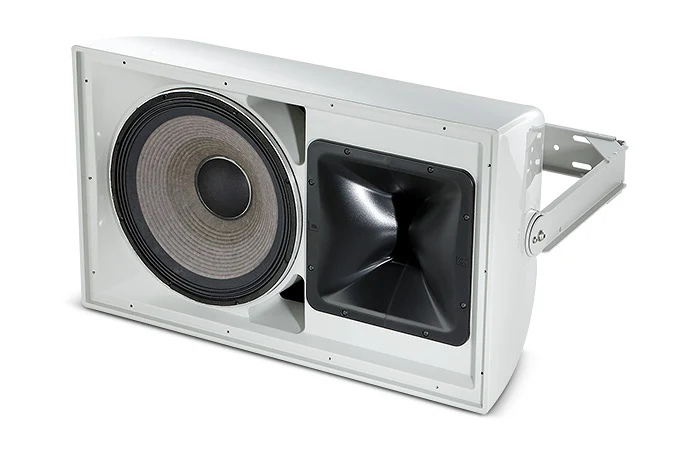

Elementy w modelach LS są uszczelnione (na zdjęciu model bez oznaczenia LS).

Dwudrożny głośnik o wysokiej mocy do pracy w każdych warunkach atmosferycznych, z przetwornikiem niskotonowym 1 x 15" i obrotową tubą, do zastosowań w dźwiękowych systemach ostrzegawczych

AW566-LS to lekki, dwudrożny, pełnozakresowy system głośnikowy o wysokiej mocy, zbudowany z niskotonowego przetwornika 2265H 380 mm (15 cali) w technologii JBL Differential Drive z podwójną cewką drgającą i podwójną szczeliną magnetyczną oraz wysokotonowego przetwornika kompresyjnego 2432H z otworem wyjściowym 38 mm (1,5 cala) i cewką drgającą 75 mm (3 cale). Wielkoformatowy falowód Progressive Transition zapewnia doskonałą charakterystykę pokrycia 60° x 60°. System głośnikowy może pracować w orientacji pionowej lub poziomej. Głośnik jest zgodny z normą EN 54-24 dla zastosowań w dźwiękowych systemach ostrzegawczych.

Funkcje

Obudowa odporna na warunki atmosferyczne, wykonana całkowicie z włókna szklanego
Zgodna z normą EN 54-24 do zastosowań zabezpieczenia przeciwpożarowego
Zasięg 60° x 60°
Przetwornik niskoczęstotliwościowy 2265H Differential Drive®
Przetwornik wysokoczęstotliwościowy 2432H
Duży falowód PT™ Progressive Transition zapewniający doskonałą kontrolę kierunkowości i niskie zniekształcenia
Dostępny w kolorze szarym i czarnym
Transformator 400 W, 70/100V w zestawie
Uchwyt montażowy typu U w zestawie

Zastosowania

Obiekty sportowe
Parki tematyczne
Centra rozrywki na świeżym powietrzu
Parki wodne

Pobrania

Specifications

	Rozmiar	Przesłano
AW566-LS Spec Sheet zaktualizowano: paź 2020	1,13 MB	paź 2020

Brochures

	Język	Rozmiar	Przesłano
Loudspeakers for Sports Facilities zaktualizowano: lip 2024		5,71 MB	lip 2024

CAD Drawings

	Rozmiar	Przesłano
AW/AWC Drawings PDF zaktualizowano: paź 2020	284 KB	paź 2020
AW-LS Drawings 2D/3D DXF zaktualizowano: paź 2020	939 KB	paź 2020

Compliances

	Rozmiar	Przesłano
AW Series Declaration of Conformity zaktualizowano: paź 2020	141 KB	paź 2020

Simulation Data

	Wersja	Rozmiar	Przesłano
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023
Ease SPK/DLL Files - Full JBL Pro Line zaktualizowano: maj 2024		21 MB	maj 2024

Safety Sheets

	Rozmiar	Przesłano
AW Series EN54 Certificate zaktualizowano: lis 2025	525 KB	lis 2025

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Ease Data

	Rozmiar	Przesłano
AW-AWC Ease Files zaktualizowano: paź 2019	867 KB	paź 2019
AW Series - EASE GLL zaktualizowano: mar 2026	2,48 MB	mar 2026

CLF Files

	Rozmiar	Przesłano
AW-AWC CLF Files zaktualizowano: paź 2019	1,45 MB	paź 2019

Install Guides

	Rozmiar	Przesłano
AW Bracket Instructions zaktualizowano: paź 2020	58,1 KB	paź 2020

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	42 Hz – 20 kHz
Frequency Response (±3 dB)	89 Hz – 18 kHz
Coverage Pattern	60° x 60°, rotatable waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Crossover Frequency	1.1 kHz
System Power Rating	400 W (1600 W peak), 100 hrs
Maximum SPL (1m)	127 dB-SPL cont avg (133 dB peak)
Maximum SPL (@ 4m)	114.24 dB
System Sensitivity (1w @ 1m)	100 dB SPL
Sensitivity (1W @ 4m)	89.6 dB SPL
Transformer Taps	70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver	1 x JBL 2265H 380 mm (15 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	98 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H66HF-1
Enclosure	Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment	2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille	Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental	IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation)	485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight (each)	28.3 kg (62.5 lb)
