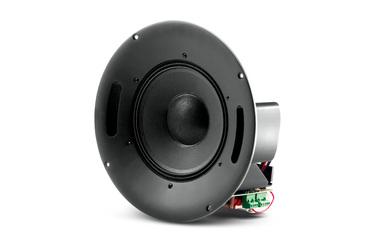

8" Coaxial Ceiling Loudspeaker with HF Compression Driver
Control 328C has been engineered from the ground up to deliver exceptional next-generation performance in a coaxial point source design ceiling loudspeaker.
Hình ảnh lớn hơn
Tính năng
- Consistent 120° broadband pattern control covers an extremely large area.
- Shaped mounting baffle provides the pattern control of a 300 mm (12 in) horn from a 200 mm (8 in) driver.
- Components
• 200 mm (8 in) woofer with Kevlarre inforced cone and 50 mm (2 in) voice-coil.
• 25 mm (1" exit) compression driver. - Extraordinary clarity for speech and vocals with extended frequency response for music.
- 250 Watt power handling with very high sensitivity provides high SPL capability.
- Advanced high-slope crossover network for constant coverage and smooth, natural midrange.
- Clean, contemporary grille and optional backbox available.
Tải xuống
Specifications
| Kích thước | |
|
|
700 KB |
Manuals
| Kích thước | |
|
|
200 KB |
|
|
100 KB |
Brochures
| Kích thước | |
|
|
20 MB |
|
|
10 MB |
|
|
3 MB |
|
|
20 MB |
phiên bản A,
cập nhật: Thg 3 2026
CAD Drawings
| Kích thước | |
|
|
1 MB |
Compliances
| Kích thước | |
|
|
200 KB |
|
|
90 KB |
Software
| Kích thước | |
|
|
600 KB |
Simulation Data
| Kích thước | |
|
|
20 MB |
EASE Files
| Kích thước | |
|
|
1 MB |
User Guides
| Kích thước | |
|
|
2 MB |
Speaker Tunings
| Kích thước | |
|
|
600 KB |
Install Guides
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Phụ tùng & Dịch vụ
Thông số kỹ thuật
| Frequency Range (-10dB) | 45 Hz – 18 kHz |
| Power Rating | IEC Long-Term System Power Rating: 250 W continuous pink noise (1000 W peak), 2 hrs 150 W continuous pink noise (600 W peak), 100 hrs |
| Sensitivity | 93 dB (1 kHz - 16 kHz) |
| Frequency Response (±3 dB) | 60Hz – 16 kHz |
| Coverage Angle | 120° conical, constant directivity |
| Directivity Factor (Q) | 7.0 (Avg 1k - 16kHz) |
| Directivity Index (DI) | 8.5dB (Avg 1k - 16kHz) |
| Maximum SPL (1m) | 118 dB (124 dB peak) |
| Crossover Network | 1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |
| Dimensions (H x W x D) | 305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 160 mm (6.3in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, round, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 310 mm (12.2 in) diameter (for MTC-300BB8 backcan) |
| Optional Accessories | MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet) |
| Plenum Usage | Yes, with accessory backcan |
Phụ kiện
MTC-RG6/8 | Lưới tròn cho Dòng Control 200 và Control 300
Hình ảnh lớn hơn
```html
Lưới tròn dành cho Dòng Control 200 và Control 300
```- Khung kim loại 19 gauge bền vững để đảm bảo độ tin cậy lâu dài.
- Thiết kế tạo dáng để có vẻ ngoài thanh lịch và phù hợp hoàn hảo với bất kỳ trang trí hoặc cài đặt kiến trúc nào.
- Lớp mạ kẽm cung cấp bề mặt chống rỉ sét và trầy xước trong nhiều năm sử dụng không cần bảo trì.
- Lớp phủ sơn bột cuối cùng giảm thiểu trầy xước và có thể sơn lại dễ dàng để phù hợp với màu sắc của bất kỳ phòng nào.
Tài liệu
-
MTC-RG6/8 Spec Sheet
[80 KB]
-
Control 227C Install Sheet
[600 KB]
-
MTC-RG6/8 Hi Res Photo
[200 KB]
-
Brackets Declaration of Conformity
[100 KB]
MTC-SG6/8 | Lưới tấm vuông cho dòng Control 200 và Control 300
Hình ảnh lớn hơn
Lưới vuông cho dòng Control 200 và Control 300
- Cấu trúc kim loại 19 gauge bền vững đảm bảo độ tin cậy lâu dài.
- Thiết kế điêu khắc tạo nên vẻ ngoài sang trọng và phù hợp với mọi phong cách trang trí hoặc kiến trúc.
- Mạ kẽm cung cấp bề mặt chống gỉ và chống trầy xước, đảm bảo sử dụng bảo trì mà không cần chăm sóc trong nhiều năm.
- Lớp sơn phủ bột giảm thiểu trầy xước và có thể dễ dàng được sơn lại để phù hợp với bất kỳ màu phòng nào.
Tài liệu
-
MTC-SG6/8 Spec Sheet
[600 KB]
-
MTC-SG6/8 Hi Res
[300 KB]
MTC-TB6/8 | Tile Bridge cho Control 200 và Control 300 Series
Hình ảnh lớn hơn
Tile Bridge cho Control 200 và Control 300 Series
- Khung thép 18-gauge vững chắc với lớp phủ sơn epoxy.
- Thiết kế Over-The-Grid giảm truyền âm đến lưới trần, từ đó giảm thiểu tiếng kêu.
- Khe mở 310 mm (12,2 inch) tương thích với cả mẫu Control 328C/CT và Control 227C/CT.
- Phù hợp với lưới gạch 610 mm (24 inch) và 600 mm (23,6 inch).
Tài liệu
-
MTC-TB6/8 Spec Sheet
[500 KB]

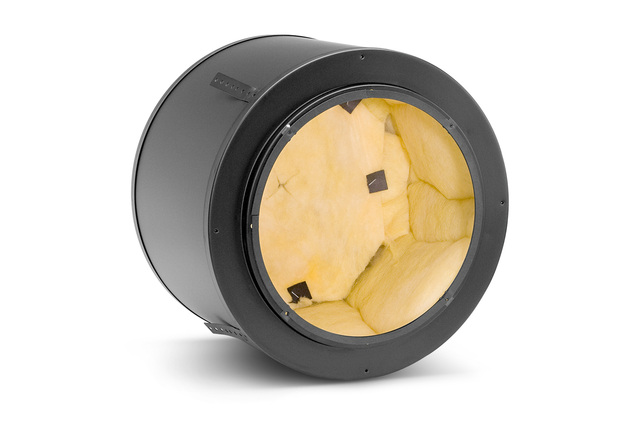

MTC-300BB8 | 1 Cubic Ft. Backcan for Control 300 Series 8 in. Drivers
Hình ảnh lớn hơn
1 Cubic Ft. Backcan for Control 300 Series 8 in. Drivers
Professional Series
- Extra-thick 16 gauge metal construction.
- Lined with 12 mm (½ inch) thick MDF to eliminate resonances and to provide extra bass response.
- Knockouts on top and side.
Tài liệu
-
MTC-300BB8 Spec Sheet
[3 MB]
-
Accessing the Conduit Knockouts
[100 KB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1 MB]
-
Control 300 Ceiling Speakers
[1 MB]
-
JBL Brackets
[200 KB]
-
Brackets Declaration of Conformity
[100 KB]

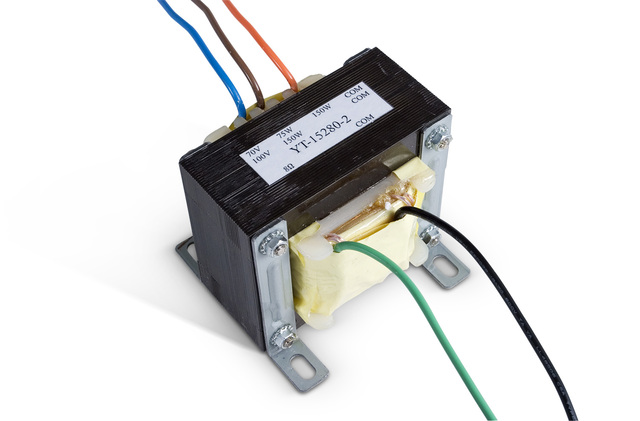

MTC-300T150 | Bộ biến áp 150 Watt
Hình ảnh lớn hơn
Máy biến áp 150 Watt
Sử dụng trên các đường loa phân tán 70V hoặc 100V.
Tài liệu
-
MTC-300T150 Spec Sheet
[200 KB]
