8"-Koaxial-Deckengehäuse mit HF-Kompressionstreiber
Der Control 328C wurde von Grund auf konzipiert, um außergewöhnliche Leistung der nächsten Generation in einem koaxialen Punktquellen-Deckengehäuse zu bieten.
Größere Bilder
Eigenschaften
- Konsistente 120°-Breitbandmustersteuerung deckt einen äußerst großen Bereich ab.
- Geformte Montagebaffel bietet die Mustersteuerung eines 300-mm-Horns (12 Zoll) von einem 200-mm-Fahrer (8 Zoll).
- Komponenten
• 200-mm-Tieftöner (8 Zoll) mit Kevlar-verstärktem Konus und 50-mm-Schwingspule (2 Zoll).
• 25-mm-Kompressionsfahrer (1 Zoll Austritt). - Außergewöhnliche Klarheit für Sprache und Gesang mit erweitertem Frequenzgang für Musik.
- 250-Watt-Belastbarkeit mit sehr hoher Empfindlichkeit bietet hohe SPL-Fähigkeit.
- Fortschrittliches Hochsteilheits-Weichenetzwerk für konstante Abdeckung und sanfte, natürliche Mitten.
- Sauberes, zeitgemäßes Gitter und optionale Rückwandbox erhältlich.
Downloads
Specifications
| Größe | |
|
|
720 KB |
Manuals
| Größe | |
|
|
128 KB |
Brochures
| Größe | |
|
|
23 MB |
|
|
14 MB |
|
|
2,9 MB |
|
|
21 MB |
Version A,
aktualisiert: Mär 2026
CAD Drawings
| Größe | |
|
|
1,39 MB |
Compliances
| Größe | |
|
|
179 KB |
|
|
92,7 KB |
Software
| Größe | |
|
|
612 KB |
Simulation Data
| Größe | |
|
|
21 MB |
EASE Files
| Größe | |
|
|
1,08 MB |
User Guides
| Größe | |
|
|
2,02 MB |
Accessories
| Größe | |
|
|
570 KB |
Speaker Tunings
| Größe | |
|
|
557 KB |
Install Guides
| Größe | |
|
|
539 KB |
Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.
Teile & Service
Spezifikationen
| Frequency Range (-10dB) | 45 Hz – 18 kHz |
| Power Rating | IEC Long-Term System Power Rating: 250 W continuous pink noise (1000 W peak), 2 hrs 150 W continuous pink noise (600 W peak), 100 hrs |
| Sensitivity | 93 dB (1 kHz - 16 kHz) |
| Frequency Response (±3 dB) | 60Hz – 16 kHz |
| Coverage Angle | 120° conical, constant directivity |
| Directivity Factor (Q) | 7.0 (Avg 1k - 16kHz) |
| Directivity Index (DI) | 8.5dB (Avg 1k - 16kHz) |
| Maximum SPL (1m) | 118 dB (124 dB peak) |
| Crossover Network | 1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |
| Dimensions (H x W x D) | 305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 160 mm (6.3in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, round, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 310 mm (12.2 in) diameter (for MTC-300BB8 backcan) |
| Optional Accessories | MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet) |
| Plenum Usage | Yes, with accessory backcan |
Zubehör

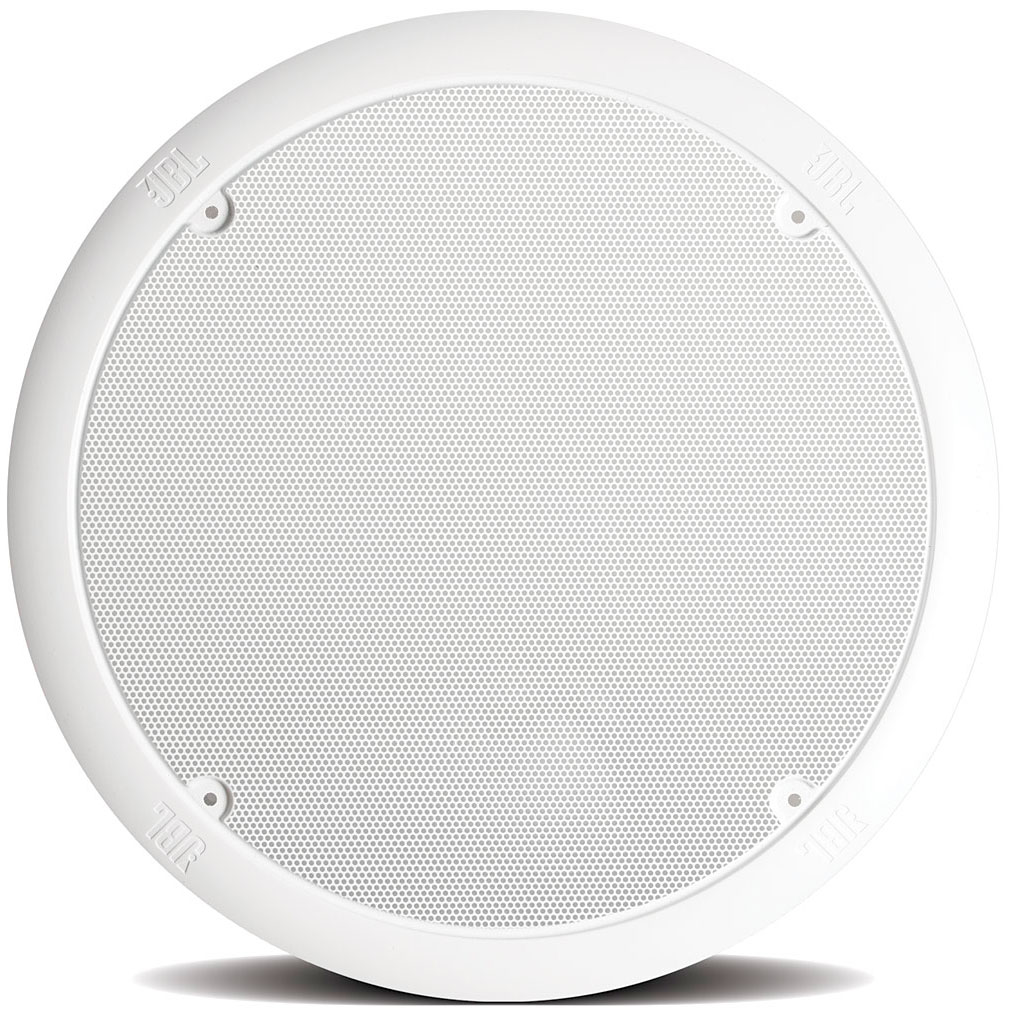

MTC-RG6/8 | Rundes Schutzgitter für Control 200 und Control 300 Serie
Größere Bilder
```html
Rundes Schutzgitter für Control 200 und Control 300 Serie
```- Robuste Stahlblechkonstruktion aus 19er-Blech für dauerhafte Zuverlässigkeit.
- Elegantes, sculptiertes Design, das sich perfekt in jede Einrichtung oder architektonische Umgebung einfügt.
- Zinkunterschicht bietet eine rostfeste und kratzfeste Oberfläche für jahrelange wartungsfreie Nutzung.
- Pulverbeschichtung minimiert Kratzer und kann leicht umlackiert werden, um jede Raumfarbe anzupassen.
Dokumentation
-
MTC-RG6/8 Spec Sheet
[79,8 KB]
-
Control 227C Install Sheet
[590 KB]
-
MTC-RG6/8 Hi Res Photo
[212 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-SG6/8 | Quadratisches Gitter für Control 200 und Control 300 Serie
Größere Bilder
Quadratisches Gitter für Control 200 und Control 300 Serie
- Robuste Konstruktion aus 19er Stahlblech für dauerhafte Zuverlässigkeit.
- Geschwungenes Design für elegante Erscheinung und perfekt für jedes Dekor oder jeden architektonischen Stil.
- Zinkbeschichtung bietet eine rost- und kratzerbeständige Oberfläche für Jahre wartungsfreier Nutzung.
- Pulverbeschichteter Anstrich minimiert Kratzer und kann leicht in jede Raumfarbe umgewandelt werden.
Dokumentation
-
MTC-SG6/8 Spec Sheet
[557 KB]
-
MTC-SG6/8 Hi Res
[337 KB]
MTC-TB6/8 | Tile Bridge für Control 200 und Control 300 Serie
Größere Bilder
Tile Bridge für Control 200 und Control 300 Series
- Robuste Konstruktion aus 18er Stahlblech mit epoxidbasierter Pulverbeschichtung.
- Over-The-Grid-Design reduziert die Schallübertragung auf das Deckenraster und minimiert dadurch Vibrationen.
- 310 mm (12,2 Zoll) große Öffnung, die sowohl Control 328C/CT als auch Control 227C/CT Modelle aufnimmt.
- Passt auf 610 mm (24 Zoll) und 600 mm (23,6 Zoll) Deckenraster.
Dokumentation
-
MTC-TB6/8 Spec Sheet
[530 KB]
MTC-300BB8 | 1 Kubikfuß Schallkasten für Control 300 Serie 20 cm Treiber
Größere Bilder
1 Kubikfuß Rückkanal für Control 300 Series 8-Zoll-Treiber
Professional Series
- Robuste Stahlblechkonstruktion mit 16er Stärke.
- Ausgekleidet mit 12 mm (½ Zoll) dickem MDF zur Beseitigung von Resonanzen und für zusätzliche Basswiedergabe.
- Ausschnitte oben und an der Seite.
Dokumentation
-
MTC-300BB8 Spec Sheet
[2,71 MB]
-
Accessing the Conduit Knockouts
[116 KB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1,1 MB]
-
Control 300 Ceiling Speakers
[1,39 MB]
-
JBL Brackets
[152 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-300T150 | 150-Watt-Transformator
Größere Bilder
150-Watt-Transformator
Zur Verwendung in 70-V- oder 100-V-Verteilerlautsprecherleitungen.
Dokumentation
-
MTC-300T150 Spec Sheet
[220 KB]
