JBL Professional Control 23-1L

Hình ảnh lớn hơn

Loa Nền/Tiền Cảnh Trong Nhà/Ngoài Trời 8 Ohm Siêu Nhỏ Gọn

Control® 23-1L là loa hai chiều 3" với âm thanh phong phú, phạm vi phát sóng rộng, độ phân tán nhất quán, khả năng lắp đặt linh hoạt và thiết kế hiện đại đẹp mắt phù hợp với nhiều phong cách trang trí. Điều này làm cho Control 23-1L là lựa chọn tuyệt vời cho nhiều ứng dụng khác nhau, bao gồm các cửa hàng bán lẻ, nhà hàng, phòng tập thể dục, công viên chủ đề, cơ sở giáo dục, nhân sự khách sạn, quán cà phê âm nhạc, địa điểm giải trí, và bất cứ nơi nào cần một loa nền/tiền cảnh âm nhạc (và/hoặc thông báo) trong nhà/ngoài trời chất lượng cao siêu nhỏ gọn.

Tính năng

Loa bass 3" với nón sợi thủy tinh dệt
Tweeter màng PEI 1/2" với làm mát bằng chất lỏng
Thiết kế hiện đại, thẩm mỹ cao
Phần cứng gắn InvisiBall® tích hợp, cộng với U-bracket có sẵn
Vỏ và đơn vị phát thanh chống chịu thời tiết
Phạm vi bao phủ rộng 100° x 100°
Khả năng xử lý công suất 50 Watt (chương trình 100 Watt)
Chất lượng âm thanh hi-fi với phản ứng tần số rộng 70 Hz – 20 kHz

Tải xuống

Data Sheets

	Phiên bản	Kích thước	Đã tải lên
Control 23-IL Spec Sheet phiên bản B, cập nhật: Thg 10 2020	B	600 KB	Thg 10 2020

Manuals

	Kích thước	Đã tải lên
MTC-23UB-1, 25UB-1, 28UB-1 U Bracket Install Guide cập nhật: Thg 10 2019	70 KB	Thg 10 2019

Brochures

	Phiên bản	Ngôn ngữ	Kích thước	Đã tải lên
Loudspeakers for Sports Facilities cập nhật: Thg 7 2024			6 MB	Thg 7 2024
Control Contractor Brochure (2024) phiên bản D, cập nhật: Thg 2 2024	D		10 MB	Thg 2 2024
Control Contractor Brochure (2025) phiên bản A, cập nhật: Thg 3 2026	A		20 MB	Thg 3 2026
Control Contractor Brochure (2026) cập nhật: Thg 3 2026			20 MB	Thg 3 2026

CAD Drawings

	Kích thước	Đã tải lên
Control 23-1, 25-1, 28-1 Bracket 2D & 3D CAD, PDF cập nhật: Thg 10 2020	6 MB	Thg 10 2020
Control 23-1/L 3D Drawing cập nhật: Thg 10 2020	4 MB	Thg 10 2020
Control 23-1/L 2D Drawing cập nhật: Thg 10 2020	300 KB	Thg 10 2020

BIM Objects

	Kích thước	Đã tải lên
Control 23-1 BIM Object cập nhật: Thg 8 2019		Thg 8 2019

Compliances

	Kích thước	Đã tải lên
JBL Control Series Passive Speakers DoC cập nhật: Thg 12 2019	200 KB	Thg 12 2019
Control Contractor 20-1(L) Declaration of Conformity cập nhật: Thg 10 2019	80 KB	Thg 10 2019
Control Contractor Series Declaration of Conformity cập nhật: Thg 10 2019	100 KB	Thg 10 2019

Software

	Phiên bản	Kích thước	Đã tải lên
Distributed System Design (DSD) phiên bản 3.9, cập nhật: Thg 11 2025	3.9	600 KB	Thg 11 2025

Simulation Data

	Phiên bản	Kích thước	Đã tải lên
JBL Pro ALL CLF Files phiên bản 12-10-21, cập nhật: Thg 5 2023	12-10-21	20 MB	Thg 5 2023

Accessories

	Kích thước	Đã tải lên
U-Bracket Install guide cập nhật: Thg 10 2020	70 KB	Thg 10 2020
WeatherMax Grille Photos cập nhật: Thg 4 2021	3 MB	Thg 4 2021

Install Guides

	Kích thước	Đã tải lên
Painting HIPS Loudspeaker Cabinets cập nhật: Thg 6 2023	400 KB	Thg 6 2023
Guide to Business Music cập nhật: Thg 10 2020	50 KB	Thg 10 2020
Attaching Control Contractor Speakers to Stands cập nhật: Thg 11 2019	80 KB	Thg 11 2019
Invisiball™ Installation Instructions cập nhật: Thg 9 2019	200 KB	Thg 9 2019

Images

	Kích thước	Đã tải lên

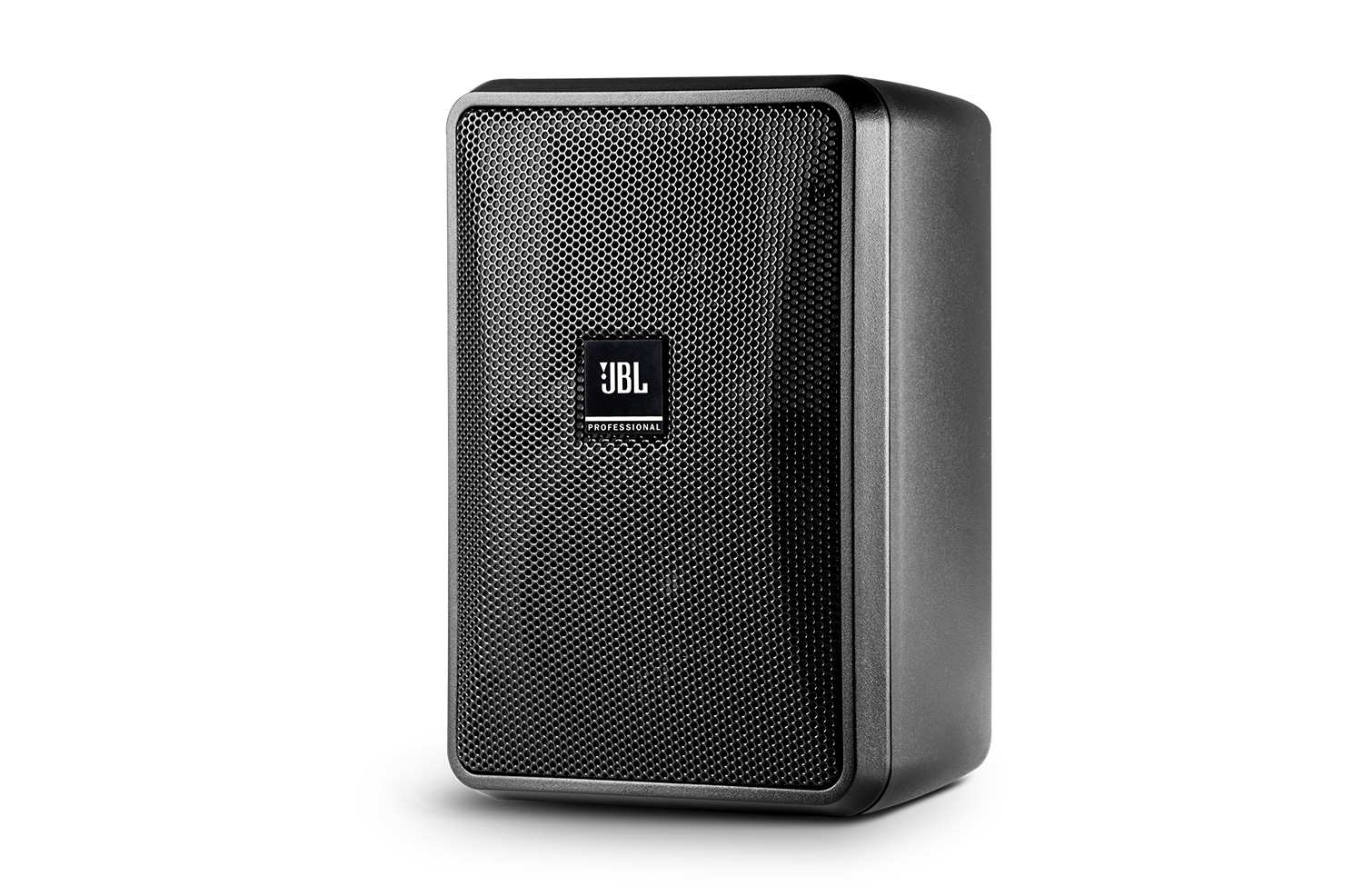

Control 23-1 Angle cập nhật: Thg 10 2020	300 KB	Thg 10 2020
Control 23-1 Front White cập nhật: Thg 10 2020	300 KB	Thg 10 2020

Speaker Tunings

	Phiên bản	Kích thước	Đã tải lên
Commercial, CBT, and AWC Tunings 220616 phiên bản A, cập nhật: Thg 5 2023	A	600 KB	Thg 5 2023

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range (-10dB)	70 Hz to 20 kHz
Frequency Response (±3 dB)	95 Hz - 19 kHz
Power Rating	100W Continuous Program (2 hrs) *Continuous Pink Noise rating is IEC-shaped pink noise with a 6 dB crest factor. Continuous Program Power is defined as 3 dB above the Continuous Pink Noise Rating and is a conservative expression of the system’s ability to handle normal speech and music program material.
Maximum Input Voltage	17.2 V RMS (2 hrs), 34.4 V peak
Maximum SPL (1m)	103 dB ave. Continuous Pink Noise (109 dB peak) *Calculated from sensitivity and power handling, exclusive of power compression.
Sensitivity	86 dB, 1W/1m (ave. 100 Hz – 10 kHz) *Half-space (on-wall) averaged 100 Hz – 10 kHz, 2.83V.
Coverage Angle	100°H x 100°V
Directivity Factor (Q)	5.8 (averaged 1kHz – 16kHz)
Directivity Index (DI)	7.2 dB (averaged 1kHz – 16kHz)
Impedance	8 ohms
Crossover Type	2nd order low-pass, 2nd order high-pass
Recommended Protective High-Pass	70 Hz high-pass (24 dB/oct) *For protection against driving below resonant frequency and to keep transformer out of saturation.
Drivers	LF: 76 mm (3.0 in), woven-fiberglass cone with pure butyl rubber surround with Weather-Edge frame protection, high-temp Kapton™ voice coil former, high-temp voice coil wire, optimized cone geometry, linear suspension spider, and FEA optimized motor structure. HF: 13 mm (0.5 in) PEI diaphragm, low-viscosity ferro-magnetic fluid, and lightweight Kapton™ voice coil former.
Enclosure	High Impact Polystyrene (HIPS), painted with highly-UV resistant paint on white (-WH) version for maximum UV fade resistance.
Grille	Highly zinc-plated, finished in durable TGIC polyester powdercoating. MTC-23WMG-1 (&-WH) available with WeatherMax™ multi-layer foam and tight-weave mesh vapor barrier backing.
Mounting Hardware	InvisiBall™ wall-mounting system included. Two 6 mm attachment points (on top and bottom) for optional MTC-23UB-1 (&-WH) U-bracket. Secondary safety attachment loop point on back panel.
Outdoor Capability	IP-44 per IEC529 (IP-55 when installed with the optional MTC-23WMG-1 WeatherMax™ grille and either MTC-PC2 or MTC-PC3 panel cover.) Exceeds MilSpec 810 for humidity, salt-spray, temperature & UV. Passes MilStd-202F for salt spray and ASTM G85 for acid-air plus salt spray. Optional MTC-23WMG-1 WeatherMax™ grille for breaking up driving rain and for especially difficult environments.
Input Connectors	Screw-down terminal strip, zinc-plated copper based, nickel-plated metal screws and washers. Accepts up to 9 mm outside 4 mm inside open lugs (#6, #8, or #10 lug), plus bare wire (up to 12 AWG / 2.5 mm2). Optional MTC-PC2 and MTC-PC3 protective panel covers available to provide sealed entrance for additional weather protection.
Agency Rating	ROHS-compliant
Colors	Black (RAL9004) or white (-WH, RAL9016)
Dimensions (H x W x D)	200 x 141 x 111 mm (7.9 x 5.6 x 4.4 in); 141 mm (5.6 in) deep total when mounted on InvisiBall wall-mount bracket. *In vertical orientation
Net Weight (each)	1.6 kg (3.4 lbs)
Shipping Weight	3.5 kg (7.6 lbs) for the pair-pack (for 2 speakers), 11.0 kg (24.3 lbs) for master-pack (for 6 speakers)
Included Accessories	InvisiBall™ wall-mounting system, 4 mm x 80 mm hex key
Optional Accessories	MTC-23UB-1 – Yolk-type U-bracket (&-WH) MTC-23WMG-1 – WeatherMax grille with backing (&-WH) MTC-23CM – Ceiling-Mount InvisiBall adapter (&-WH)
