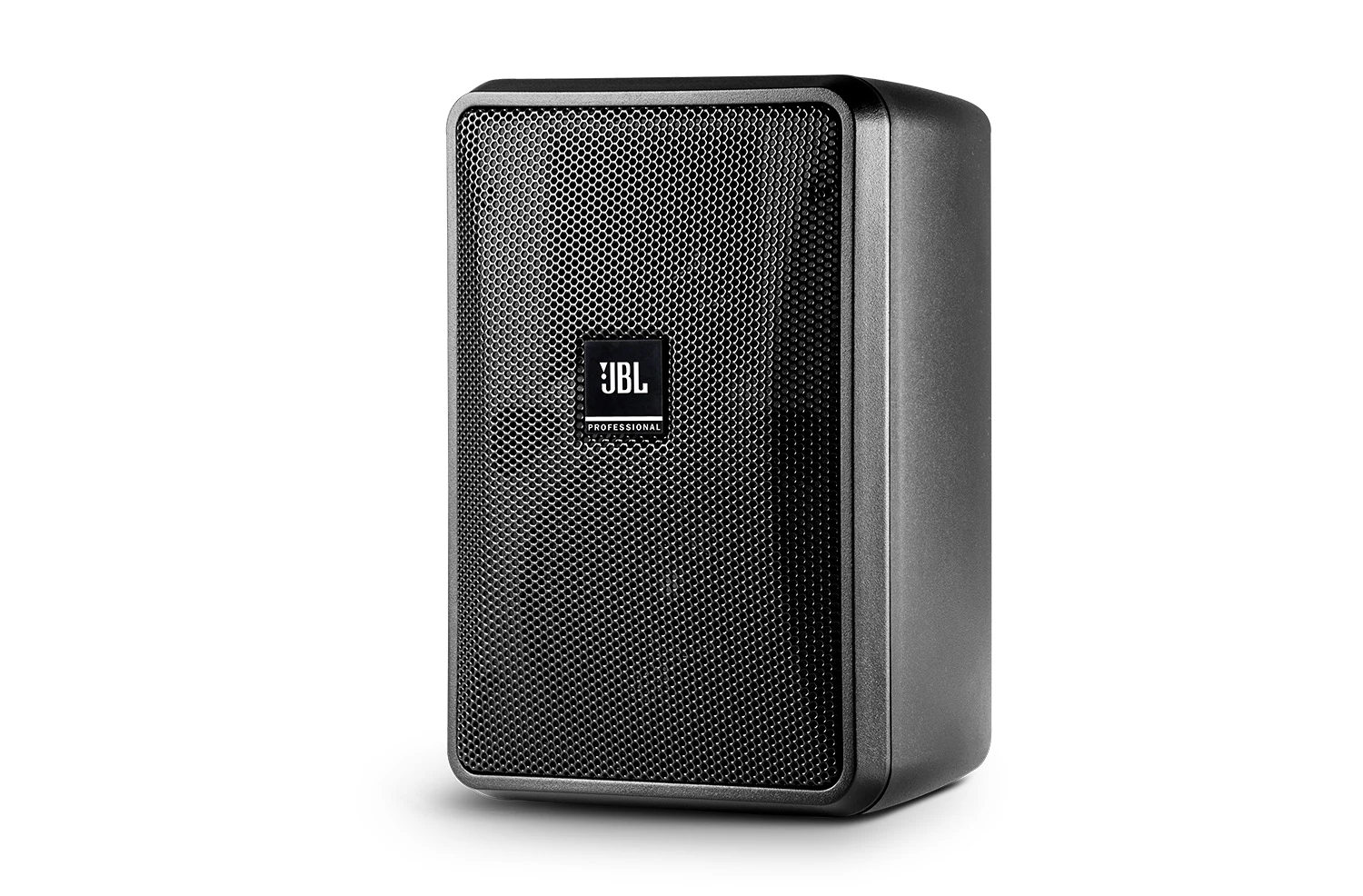

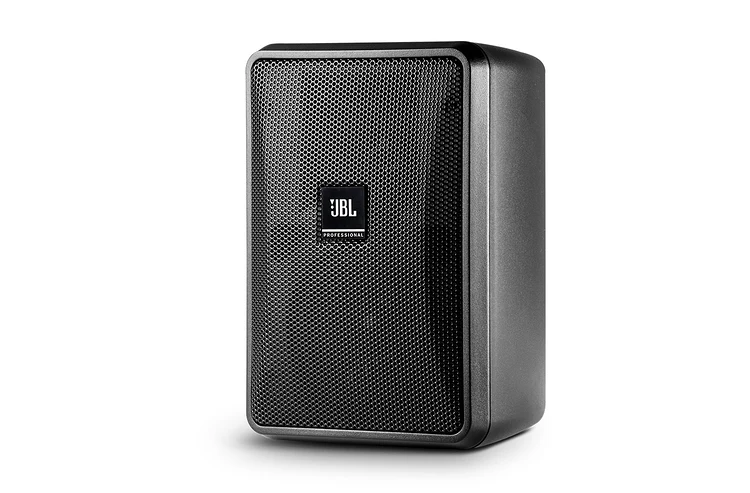

JBL Professional Control 23-1L

Größere Bilder

Ultra-kompakter 8-Ohm Indoor/Outdoor
Hintergrund-/Vordergrundlautsprecher

Der Control® 23-1L ist ein zweikanaliger 3”-Lautsprecher mit reichem Klangcharakter, breiter Abdeckung, konsistenter Streuung, vielseitiger Montage und einem zeitgemäßen Hochdesign, das in eine Vielzahl von Dekoren passt. Dies macht den Control 23-1L zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen, einschließlich Einzelhandelsgeschäfte, Restaurants, Fitnessstudios, Freizeitparks, Bildungseinrichtungen, Gastgewerbe, Musikcafés, Freizeitanlagen und überall dort, wo ein hochwertiger, kompakter Indoor/Outdoor-Vordergrund-/Hintergrundmusik- (und/oder Paging-) Lautsprecher erforderlich ist.

Eigenschaften

3” woofer with woven fiberglass cone
1/2” PEI diaphragm tweeter with fluid cooling
Contemporary, high-design appearance
Built-in InvisiBall® mounting hardware, plus available U-bracket
Weather resistant enclosure and transducers
Wide 100° x 100° coverage
50 Watt power handling (100 Watt program)
High fidelity sound character with broad frequency response of 70 Hz – 20 kHz

Downloads

Data Sheets

	Version	Größe	Hochgeladen
Control 23-IL Spec Sheet Version B, aktualisiert: Okt 2020	B	551 KB	Okt 2020

Manuals

	Größe	Hochgeladen
MTC-23UB-1, 25UB-1, 28UB-1 U Bracket Install Guide aktualisiert: Okt 2019	67,7 KB	Okt 2019

Brochures

	Version	Sprache	Größe	Hochgeladen
Loudspeakers for Sports Facilities aktualisiert: Jul 2024			5,71 MB	Jul 2024
Control Contractor Brochure (2024) Version D, aktualisiert: Feb 2024	D		14 MB	Feb 2024
Control Contractor Brochure (2025) Version A, aktualisiert: Mär 2026	A		23 MB	Mär 2026
Control Contractor Brochure (2026) aktualisiert: Mär 2026			21 MB	Mär 2026

CAD Drawings

	Größe	Hochgeladen
Control 23-1, 25-1, 28-1 Bracket 2D & 3D CAD, PDF aktualisiert: Okt 2020	5,81 MB	Okt 2020
Control 23-1/L 3D Drawing aktualisiert: Okt 2020	3,74 MB	Okt 2020
Control 23-1/L 2D Drawing aktualisiert: Okt 2020	288 KB	Okt 2020

BIM Objects

	Größe	Hochgeladen
Control 23-1 BIM Object aktualisiert: Aug 2019		Aug 2019

Compliances

	Größe	Hochgeladen
JBL Control Series Passive Speakers DoC aktualisiert: Dez 2019	179 KB	Dez 2019
Control Contractor 20-1(L) Declaration of Conformity aktualisiert: Okt 2019	75,9 KB	Okt 2019
Control Contractor Series Declaration of Conformity aktualisiert: Okt 2019	131 KB	Okt 2019

Software

	Version	Größe	Hochgeladen
Distributed System Design (DSD) Version 3.9, aktualisiert: Nov 2025	3.9	612 KB	Nov 2025

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Accessories

	Größe	Hochgeladen
U-Bracket Install guide aktualisiert: Okt 2020	67,7 KB	Okt 2020
WeatherMax Grille Photos aktualisiert: Apr 2021	2,75 MB	Apr 2021

Install Guides

	Größe	Hochgeladen
Painting HIPS Loudspeaker Cabinets aktualisiert: Jun 2023	377 KB	Jun 2023
Guide to Business Music aktualisiert: Okt 2020	52,4 KB	Okt 2020
Attaching Control Contractor Speakers to Stands aktualisiert: Nov 2019	76,4 KB	Nov 2019
Invisiball™ Installation Instructions aktualisiert: Sep 2019	227 KB	Sep 2019

Images

	Größe	Hochgeladen
Control 23-1 Angle aktualisiert: Okt 2020	326 KB	Okt 2020
Control 23-1 Front White aktualisiert: Okt 2020	323 KB	Okt 2020

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB)	70 Hz to 20 kHz
Frequency Response (±3 dB)	95 Hz - 19 kHz
Power Rating	100W Continuous Program (2 hrs) *Continuous Pink Noise rating is IEC-shaped pink noise with a 6 dB crest factor. Continuous Program Power is defined as 3 dB above the Continuous Pink Noise Rating and is a conservative expression of the system’s ability to handle normal speech and music program material.
Maximum Input Voltage	17.2 V RMS (2 hrs), 34.4 V peak
Maximum SPL (1m)	103 dB ave. Continuous Pink Noise (109 dB peak) *Calculated from sensitivity and power handling, exclusive of power compression.
Sensitivity	86 dB, 1W/1m (ave. 100 Hz – 10 kHz) *Half-space (on-wall) averaged 100 Hz – 10 kHz, 2.83V.
Coverage Angle	100°H x 100°V
Directivity Factor (Q)	5.8 (averaged 1kHz – 16kHz)
Directivity Index (DI)	7.2 dB (averaged 1kHz – 16kHz)
Impedance	8 ohms
Crossover Type	2nd order low-pass, 2nd order high-pass
Recommended Protective High-Pass	70 Hz high-pass (24 dB/oct) *For protection against driving below resonant frequency and to keep transformer out of saturation.
Drivers	LF: 76 mm (3.0 in), woven-fiberglass cone with pure butyl rubber surround with Weather-Edge frame protection, high-temp Kapton™ voice coil former, high-temp voice coil wire, optimized cone geometry, linear suspension spider, and FEA optimized motor structure. HF: 13 mm (0.5 in) PEI diaphragm, low-viscosity ferro-magnetic fluid, and lightweight Kapton™ voice coil former.
Enclosure	High Impact Polystyrene (HIPS), painted with highly-UV resistant paint on white (-WH) version for maximum UV fade resistance.
Grille	Highly zinc-plated, finished in durable TGIC polyester powdercoating. MTC-23WMG-1 (&-WH) available with WeatherMax™ multi-layer foam and tight-weave mesh vapor barrier backing.
Mounting Hardware	InvisiBall™ wall-mounting system included. Two 6 mm attachment points (on top and bottom) for optional MTC-23UB-1 (&-WH) U-bracket. Secondary safety attachment loop point on back panel.
Outdoor Capability	IP-44 per IEC529 (IP-55 when installed with the optional MTC-23WMG-1 WeatherMax™ grille and either MTC-PC2 or MTC-PC3 panel cover.) Exceeds MilSpec 810 for humidity, salt-spray, temperature & UV. Passes MilStd-202F for salt spray and ASTM G85 for acid-air plus salt spray. Optional MTC-23WMG-1 WeatherMax™ grille for breaking up driving rain and for especially difficult environments.
Input Connectors	Screw-down terminal strip, zinc-plated copper based, nickel-plated metal screws and washers. Accepts up to 9 mm outside 4 mm inside open lugs (#6, #8, or #10 lug), plus bare wire (up to 12 AWG / 2.5 mm2). Optional MTC-PC2 and MTC-PC3 protective panel covers available to provide sealed entrance for additional weather protection.
Agency Rating	ROHS-compliant
Colors	Black (RAL9004) or white (-WH, RAL9016)
Dimensions (H x W x D)	200 x 141 x 111 mm (7.9 x 5.6 x 4.4 in); 141 mm (5.6 in) deep total when mounted on InvisiBall wall-mount bracket. *In vertical orientation
Net Weight (each)	1.6 kg (3.4 lbs)
Shipping Weight	3.5 kg (7.6 lbs) for the pair-pack (for 2 speakers), 11.0 kg (24.3 lbs) for master-pack (for 6 speakers)
Included Accessories	InvisiBall™ wall-mounting system, 4 mm x 80 mm hex key
Optional Accessories	MTC-23UB-1 – Yolk-type U-bracket (&-WH) MTC-23WMG-1 – WeatherMax grille with backing (&-WH) MTC-23CM – Ceiling-Mount InvisiBall adapter (&-WH)
