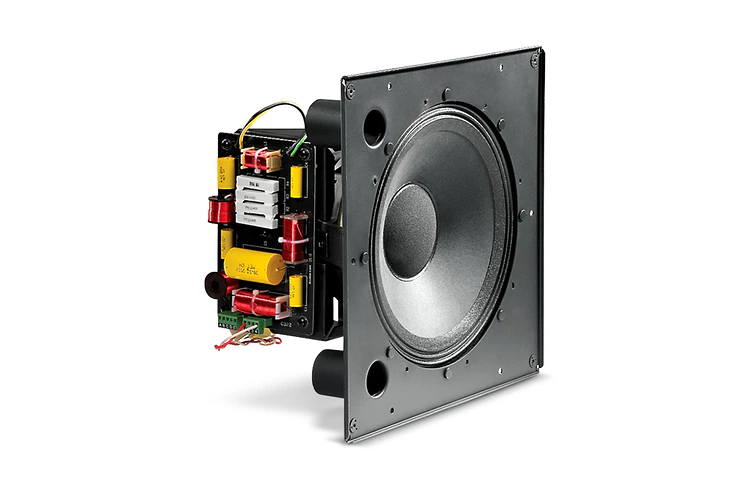

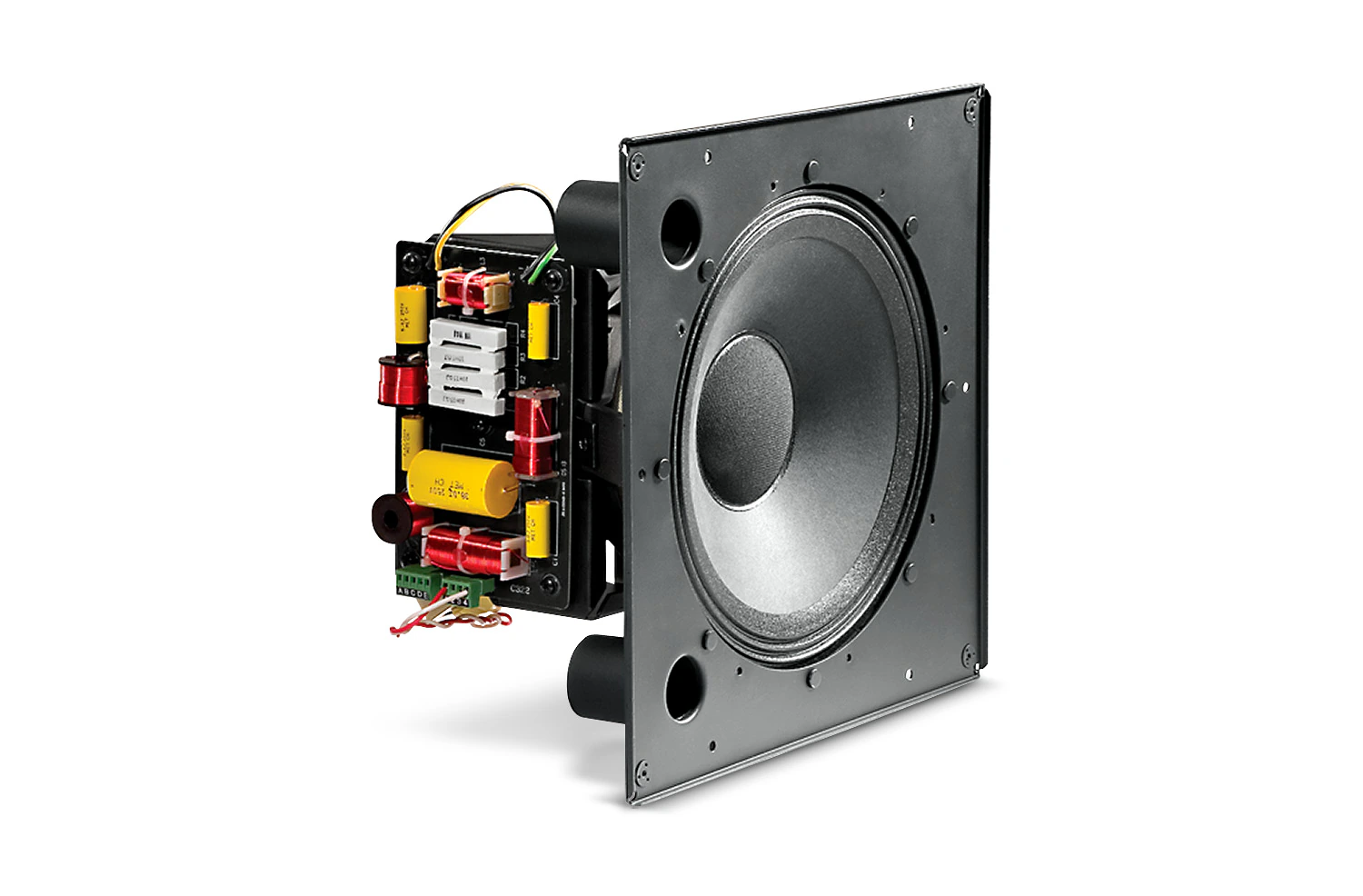

JBL Professional Control 322CT

รูปภาพขนาดใหญ่

ลำโพงเพดาน Coaxial ขนาด 12 นิ้ว กำลังสูง

322CT ให้ประสิทธิภาพรุ่นถัดไปที่ยอดเยี่ยมในการออกแบบลำโพงเพดาน Coaxial แบบจุดแหล่งที่มา

คุณสมบัติ

ควบคุมรูปแบบแถบความถี่กว้าง 90° อย่างสม่ำเสมอ
องค์ประกอบ
• วูฟเฟอร์ 300 มม. (12 นิ้ว) เสริมแรงด้วย Kevlar พร้อมกรวยเสียง 75 มม. (3 นิ้ว)
• ไดรเวอร์แบบอัดหน้าขนาดกลาง
ความชัดเจนที่ยอดเยี่ยมสำหรับการพูดและการร้องเพลง พร้อมการตอบสนองความถี่ที่ขยายสำหรับดนตรี
การจัดการกำลัง 400 วัตต์ที่มีความไวสูง ให้ความสามารถระดับเสียง SPL ที่สูง
เครือข่ายแยกความถี่ความชันสูงขั้นสูง เพื่อให้ครอบคลุมอย่างคงที่ และช่วงกลางที่เรียบ เป็นธรรมชาติ
กริลล์ที่สะอาดและเป็นศิลปะร่วมสมัย พร้อมกล่องด้านหลังเลือกได้

การดาวน์โหลด

Specifications

	ขนาด	อัปโหลดแล้ว
Control 322C/CT Spec Sheet อัปเดต: เม.ย. 2019	350 กิโลไบต์	เม.ย. 2019

Manuals

	ขนาด	อัปโหลดแล้ว
Transformer Bypass on Control 321CT, Control 322CT, or Control 328CT อัปเดต: ต.ค. 2019	59.2 กิโลไบต์	ต.ค. 2019
Control 300 Series Transformer Insertion Loss Chart อัปเดต: ต.ค. 2019	15.4 กิโลไบต์	ต.ค. 2019

Brochures

	เวอร์ชัน	ภาษา	ขนาด	อัปโหลดแล้ว
Control Contractor Brochure (2025) เวอร์ชัน A, อัปเดต: มี.ค. 2026	A		23 เมกะไบต์	มี.ค. 2026
Control 300 Brochure อัปเดต: เม.ย. 2019			2.9 เมกะไบต์	เม.ย. 2019
Control Contractor Brochure (2026) อัปเดต: มี.ค. 2026			21 เมกะไบต์	มี.ค. 2026

CAD Drawings

	ขนาด	อัปโหลดแล้ว
Control 300 Ceiling Speakers อัปเดต: ต.ค. 2019	1.39 เมกะไบต์	ต.ค. 2019

Compliances

	ขนาด	อัปโหลดแล้ว
JBL Control Series Passive Speakers DoC อัปเดต: ธ.ค. 2019	179 กิโลไบต์	ธ.ค. 2019
Control 300 Series Declaration of Conformity อัปเดต: ต.ค. 2019	92.7 กิโลไบต์	ต.ค. 2019

Software

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Distributed System Design (DSD) เวอร์ชัน 3.9, อัปเดต: พ.ย. 2025	3.9	612 กิโลไบต์	พ.ย. 2025

EASE Files

	ขนาด	อัปโหลดแล้ว
Control 300 Series GLL Files อัปเดต: พ.ค. 2024	1.08 เมกะไบต์	พ.ค. 2024

User Guides

	ขนาด	อัปโหลดแล้ว
Control 300 User Guide อัปเดต: เม.ย. 2019	2.02 เมกะไบต์	เม.ย. 2019

Accessories

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Ceiling Speaker Accessory Guide เวอร์ชัน 2026-04, อัปเดต: พ.ค. 2026	2026-04	570 กิโลไบต์	พ.ค. 2026

Speaker Tunings

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Commercial, CBT, and AWC Tunings 220616 เวอร์ชัน A, อัปเดต: พ.ค. 2023	A	557 กิโลไบต์	พ.ค. 2023

Install Guides

	ขนาด	อัปโหลดแล้ว
Control 321 & 322 Installation Guide อัปเดต: เม.ย. 2019	574 กิโลไบต์	เม.ย. 2019

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range (-10dB)	32 Hz – 20 kHz
Power Rating	see transformer taps
Transformer Taps	100W, 50W, 25W (& 12.5W @ 70V)
Frequency Response (±3 dB)	48 Hz – 19 kHz
Coverage Angle	90° conical, constant directivity
Directivity Factor (Q)	9 (1k - 16kHz)
Directivity Index (DI)	9.5dB (1k - 16kHz)
Sensitivity	95 dB (1 kHz - 16 kHz)
Maximum SPL (1m)	121 dB (top 70V/100V tap)
Dimensions (H x W x D)	366 x 366 mm (14.4 x 14.4 in) square baffle x depth from back of baffle of 240 mm (9.5 in)
Input Connectors	Screw locking barrier strip for bare wire
Drivers	LF Driver: 300 mm (12 in) HF Driver: compression driver, 37 mm (1.5 inch) coil
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB12. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (wood-lined; accessory)
Baffle/Rim	Metal, driver pre-mounted to baffle, ported.
Ceiling Cutout Size	378 x 378 mm (14.9 x 14.9 in) (for MTC-300BB12 backcan)
Included Accessories	Ported baffle pre-attached, transformer on 322CT
Plenum Usage	Yes, with accessory backcan

อุปกรณ์เสริม

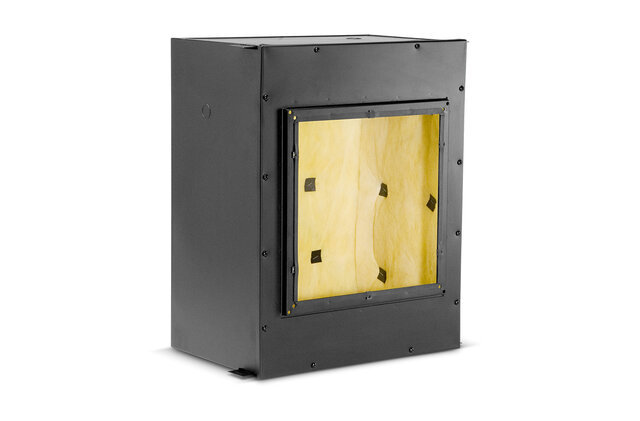

MTC-300BB12 | ลังเบสขนาด 3 ลูกบาศก์ฟุต สำหรับไดรเวอร์ 12 นิ้ว Control 300 Series

รูปภาพขนาดใหญ่

ตู้สำหรับไดรเวอร์ 12 นิ้ว ซีรีส์ Control 300 ขนาด 3 ลูกบาศก์ฟุต

ซีรีส์ Professional

โครงสร้างโลหะ 16 gauge ที่หนาพิเศษ
บุด้วย MDF ความหนา 12 มม. (½ นิ้ว) เพื่อขจัดการสั่นสะเทือนและให้การตอบสนองเบสเพิ่มเติม
ช่องเปิดบนสุดและทั้งสี่ด้าน
ระบบติดตั้งแบบคู่สำหรับแบฟเฟิล
แพลตฟอร์มติดตั้งสำหรับหม้อแปลง 70V/100V ที่เป็นตัวเลือก

เอกสารประกอบ

MTC-300BB12 Spec Sheet [2.54 เมกะไบต์]
Accessing the Conduit Knockouts [116 กิโลไบต์]
Control 300 Ceiling Speaker Backboxes / Backcans [1.1 เมกะไบต์]
Control 300 Ceiling Speakers [1.39 เมกะไบต์]
JBL Brackets [152 กิโลไบต์]
Brackets Declaration of Conformity [141 กิโลไบต์]

MTC-300SG12 | ตะแกรงสี่เหลี่ยมสำหรับไดรเวอร์ 12 นิ้ว Control 300 Series Status: UNCHANGED

รูปภาพขนาดใหญ่

ตะแกรงสี่เหลี่ยมสำหรับไดรเวอร์ Control 300 Series ขนาด 12 นิ้ว

Professional Series

```html

โครงสร้างโลหะ 19 เกจแบบทนทาน เพื่อความเชื่อถือได้ที่ยั่งยืน
ดีไซน์ที่มีลักษณะสวยงาม เหมาะสำหรับการตกแต่งภายในหรือสภาแวดล้อมสถาปัตยกรรมใดๆ
ชุบซิงค์ด้านล่างให้ความต้านทานสนิมและรอยขีดข่วน เพื่อการใช้งานที่ปราศจากการบำรุงรักษาเป็นเวลาหลายปี
ผิวสิ้นสุดแบบผง ลดการขีดข่วน และสามารถทาสีใหม่ได้ง่ายเพื่อให้ตรงกับสีห้องใดๆ

```
