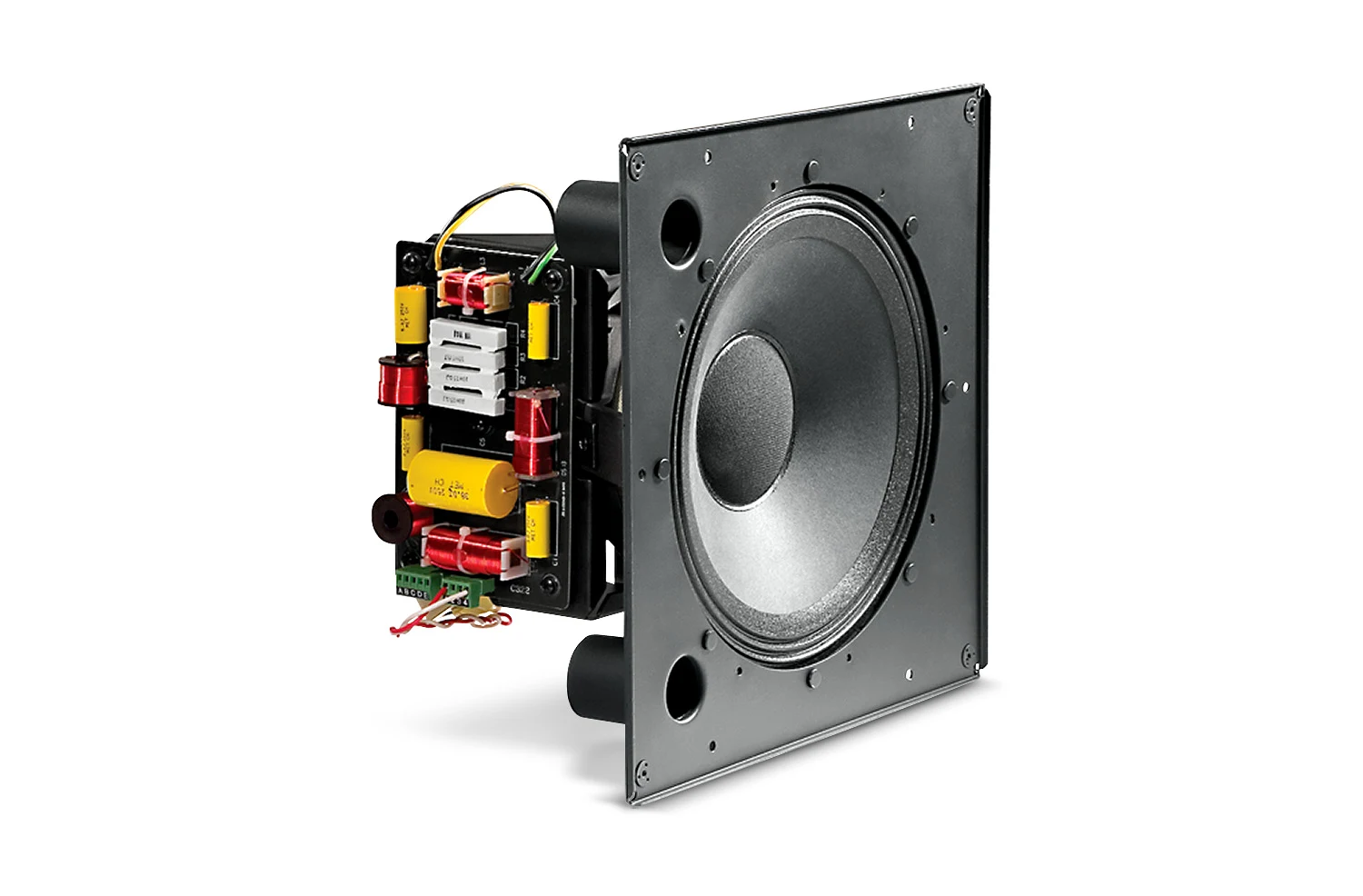

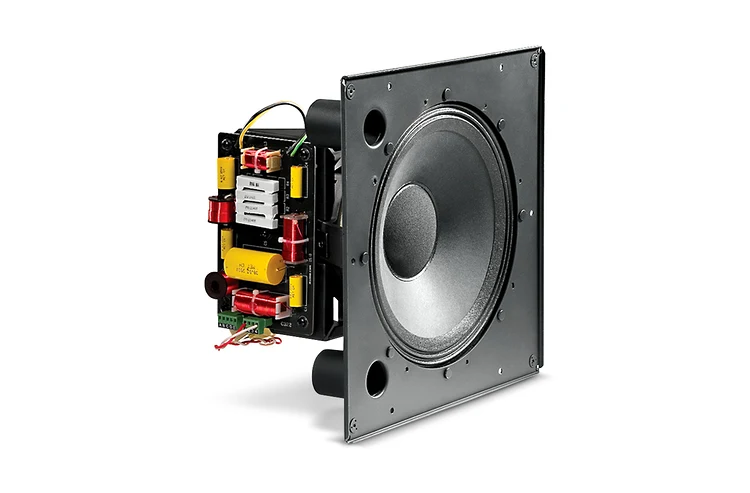

مكبر صوت سقفي محوري عالي الإنتاجية بحجم 12 بوصة
يوفر 322CT أداءً استثنائياً من الجيل التالي في تصميم مكبر صوت سقفي بمصدر نقطة محوري.
صور أكبر
الميزات
- التحكم المتسق في نمط النطاق العريض بزاوية 90°.
- المكونات
• مضخم صوت بحجم 300 ملم (12 بوصة) مدعم بألياف كيفلار مع ملف صوتي بقطر 75 ملم (3 بوصات).
• مشغل ضغط بتنسيق متوسط. - وضوح استثنائي للكلام والغناء مع استجابة تردد موسعة للموسيقى.
- معالجة الطاقة 400 وات مع حساسية عالية توفر قدرة مستوى ضغط صوتي عالي.
- شبكة تقسيم متقدمة بميل عالي لضمان تغطية ثابتة وشريط تردد متوسط سلس وطبيعي.
- شبكة معاصرة نظيفة مع صندوق خلفي اختياري.
التنزيلات
Specifications
| الحجم | |
|
|
350 KB |
Manuals
| الحجم | |
|
|
59.2 KB |
|
|
15.4 KB |
Brochures
| الحجم | |
|
|
23 MB |
|
|
2.9 MB |
|
|
21 MB |
الإصدار A,
تم التحديث: مارس 2026
CAD Drawings
| الحجم | |
|
|
1.39 MB |
Compliances
| الحجم | |
|
|
179 KB |
|
|
92.7 KB |
Software
| الحجم | |
|
|
612 KB |
EASE Files
| الحجم | |
|
|
1.08 MB |
User Guides
| الحجم | |
|
|
2.02 MB |
Accessories
| الحجم | |
|
|
570 KB |
Speaker Tunings
| الحجم | |
|
|
557 KB |
Install Guides
| الحجم | |
|
|
574 KB |
إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.
القطع والخدمة
المواصفات
| Frequency Range (-10dB) | 32 Hz – 20 kHz |
| Power Rating | see transformer taps |
| Transformer Taps | 100W, 50W, 25W (& 12.5W @ 70V) |
| Frequency Response (±3 dB) | 48 Hz – 19 kHz |
| Coverage Angle | 90° conical, constant directivity |
| Directivity Factor (Q) | 9 (1k - 16kHz) |
| Directivity Index (DI) | 9.5dB (1k - 16kHz) |
| Sensitivity | 95 dB (1 kHz - 16 kHz) |
| Maximum SPL (1m) | 121 dB (top 70V/100V tap) |
| Dimensions (H x W x D) | 366 x 366 mm (14.4 x 14.4 in) square baffle x depth from back of baffle of 240 mm (9.5 in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 300 mm (12 in) HF Driver: compression driver, 37 mm (1.5 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB12. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 378 x 378 mm (14.9 x 14.9 in) (for MTC-300BB12 backcan) |
| Included Accessories | Ported baffle pre-attached, transformer on 322CT |
| Plenum Usage | Yes, with accessory backcan |
الملحقات
MTC-300BB12 | صندوق خلفي بسعة 3 أقدام مكعبة لسلسلة Control 300 مع محركات 12 بوصة
صور أكبر
```html
صندوق خلفي بحجم 3 قدم مكعب لمشغلات Control 300 Series مقاس 12 بوصة
Professional Series
```- بناء معدني بسماكة إضافية من عيار 16.
- مبطّن بلوح MDF بسماكة 12 ملم (½ بوصة) للقضاء على الرنين وتوفير استجابة باص إضافية.
- فتحات على الجزء العلوي والأضلاع الأربعة.
- نظام تثبيت مزدوج للحاجز.
- منصة تثبيت لمحول 70V/100V اختياري عالي الاستطاعة.
الوثائق
-
MTC-300BB12 Spec Sheet
[2.54 MB]
-
Accessing the Conduit Knockouts
[116 KB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1.1 MB]
-
Control 300 Ceiling Speakers
[1.39 MB]
-
JBL Brackets
[152 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-300SG12 | 1. **Word order and clarity**: "لمشغلات السلسلة 300" is awkward; "Control 300 Series" should be treated as a product line name. 2. **Technical terminology**: "مشغلات" (drivers/speakers) is acceptable, but the phrasing could be more direct. 3. **Structure**: The translation reads somewhat backwards compared to standard B2B nomenclature.
صور أكبر
```html
شبكة مربعة لمشغلات Control 300 Series مقاس 12 بوصة
السلسلة الاحترافية
```- بناء معدني من عيار 19 متين لموثوقية دائمة.
- تصميم منحوت للمظهر الأنيق ومثالي لأي ديكور أو إعداد معماري.
- طلاء زنكي تحتي يوفر سطحًا مقاومًا للصدأ والخدوش لسنوات عديدة من الاستخدام بدون صيانة.
- طلاء نهائي بالمسحوق يقلل الخدوش ويمكن إعادة طلاؤه بسهولة ليتطابق مع أي لون غرفة.
الوثائق
-
MTC-300SG12 Spec Sheet
[91.8 KB]
-
JBL Brackets
[152 KB]
-
Brackets Declaration of Conformity
[141 KB]
MTC-300T150 | محول 150 واط
صور أكبر
محول بقوة 150 واط
للاستخدام على خطوط مكبرات الصوت الموزعة بـ 70V أو 100V.
الوثائق
-
MTC-300T150 Spec Sheet
[220 KB]
