9400

Cinema Surround Loudspeaker 2-Way Passive 1" HF, 10" Woofer (2" VC)

รูปภาพขนาดใหญ่

ลำโพงเซอร์ราวด์สำหรับโรงภาพยนตร์ แบบ 2 ทาง พาสซีฟ 1" HF,
10" Woofer (2" VC)

ลำโพง 9400 Cinema Surround ให้ความสามารถในการรองรับกำลังขับสูงถึง 250 วัตต์ ความไวสูง และการตอบสนองย่านเสียงต่ำที่ขยายกว้าง ภายใต้การออกแบบที่ล้ำสมัย ลำโพง 9400 แบบ 2 ทาง มาพร้อมเทคโนโลยีทรานสดิวเซอร์รูปแบบใหม่ พร้อมการออกแบบเวฟไกด์และฮอร์นที่พัฒนาขึ้นเป็นการเฉพาะ เพื่อให้ได้สมรรถนะระดับคุณภาพสตูดิโอ ควบคู่กับการควบคุมรูปแบบการกระจายเสียงที่ออกแบบให้เหมาะกับเรขาคณิตของโรงภาพยนตร์สมัยใหม่

ด้วยการผสานเทคโนโลยี Image Control ของ JBL เข้ากับเทคนิคการขึ้นรูปคลื่นเสียงแบบอสมมาตรรูปแบบใหม่ ลำโพงเซอร์ราวด์ 9400 จึงมาพร้อม Wave Shaping Vane ซึ่งเป็นส่วนประกอบสำคัญของการออกแบบ ทำหน้าที่กระจายพลังงานเสียงในสัดส่วนที่เหมาะสมกับสภาพห้อง เทคนิคดังกล่าวสร้างหน้าคลื่นที่ถูกขึ้นรูปให้สอดคล้องกับเรขาคณิตของห้อง และให้ความสามารถในการครอบคลุมพื้นที่ที่แม่นยำอย่างยิ่ง

ลำโพง 9400 ใช้ไดรเวอร์เสียงความถี่ต่ำกำลังสูงแบบ long throw ขนาด 250 มม. (10 นิ้ว) เพื่อการตอบสนองย่านเสียงต่ำที่ราบรื่นและขยายกว้าง ส่วนย่านความถี่สูงใช้คอมเพรสชันไดรเวอร์ไดอะแฟรมคอมโพสิตขนาด 25 มม. (1 นิ้ว) ที่ให้กำลังขับสูง การจัดวางไดรเวอร์และการสร้างตู้ลำโพงได้รับการคำนวณอย่างพิถีพิถันและทดสอบอย่างเข้มงวด เพื่อให้ได้การควบคุมเรโซแนนซ์ที่เหมาะสมที่สุดและการครอบคลุมพื้นที่ที่แม่นยำ พร้อมช่องระบายอากาศสองช่องที่ออกแบบไว้ด้านล่างตู้ ซึ่งช่วยเสริมการตอบสนองย่านความถี่ต่ำให้ดียิ่งขึ้น

ตู้ลำโพงขึ้นรูปด้วยเทคโนโลยีชั้นสูงที่มีเอกลักษณ์เฉพาะตัว ผิวสัมผัสสีดำแบบ textured พร้อมฮอร์นความถี่สูงแบบเปิดและกริลสีดำ ช่วยเสริมให้เข้ากับการตกแต่งได้ทุกรูปแบบ

คุณสมบัติ

  • 250 Watt Power handling capability
  • High Frequency Horn features JBL Image Control Technology for precise pattern control
  • Three uniquely-designed mounting planes provides a 15° angle toward the screen for optimized coverage
  • Input terminals on top of cabinet for easy access
  • Lightweight, Rigid molded enclosure
  • Two venting ports at the bottom for improved low frequency response
  • Uniform asymmetric 60 degree vertical coverage and 110 degree horizontal coverage
  • Acoustic Theory blends with Low Frequency Gain Technology for improved low frequency response

การดาวน์โหลด

Spec Sheets
  ขนาด อัปโหลดแล้ว
file type icon 9400 Spec Sheet EN
อัปเดต: ต.ค. 2020
729 กิโลไบต์ ต.ค. 2020
file type icon 9400 Spec Sheet CN
อัปเดต: ต.ค. 2020
829 กิโลไบต์ ต.ค. 2020
Compliances
  ขนาด อัปโหลดแล้ว
277 กิโลไบต์ ต.ค. 2019
HI-RES IMAGEs
  ขนาด อัปโหลดแล้ว

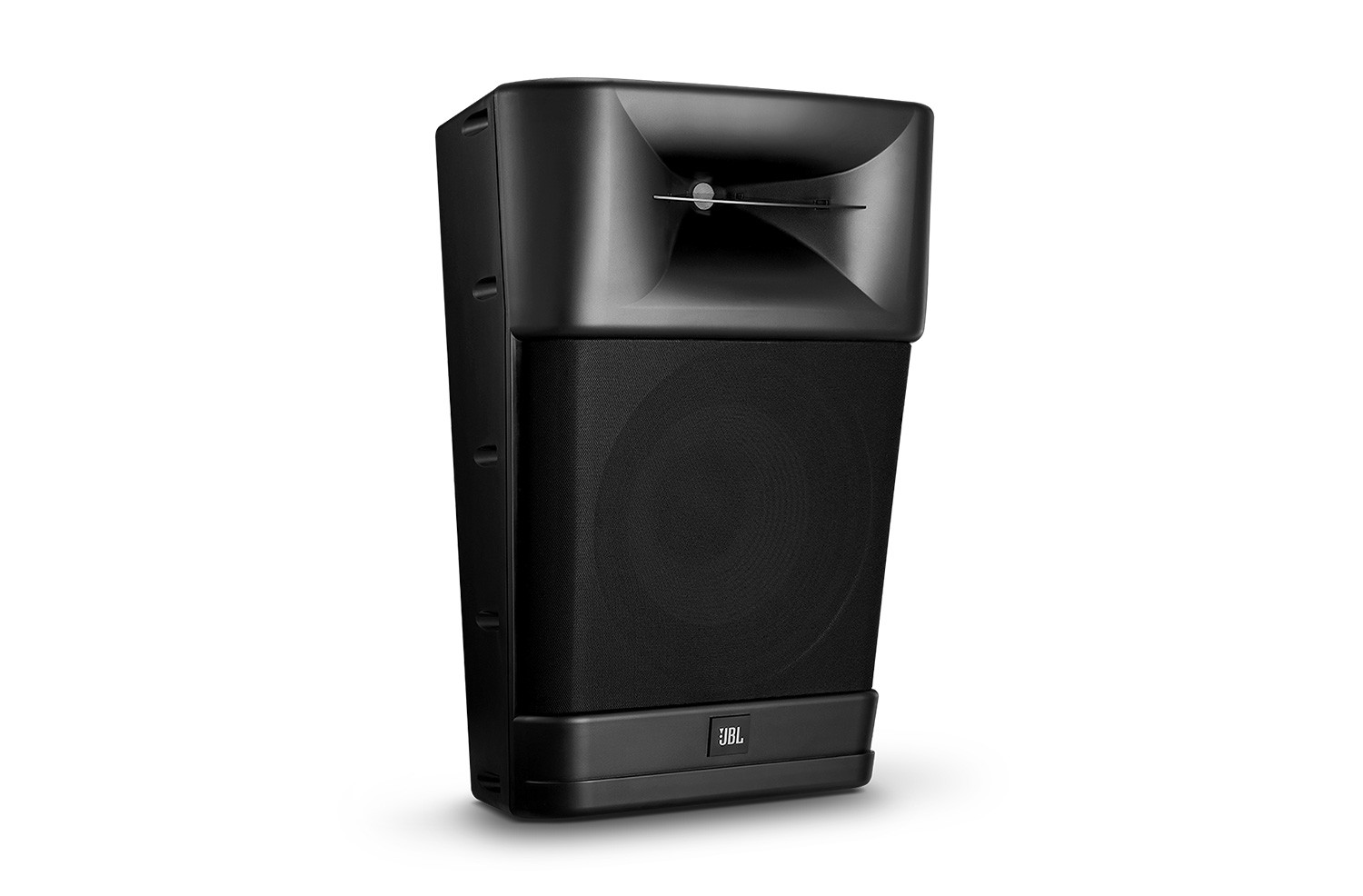

file type icon 9400 Right-Facing
อัปเดต: ต.ค. 2020
126 กิโลไบต์ ต.ค. 2020

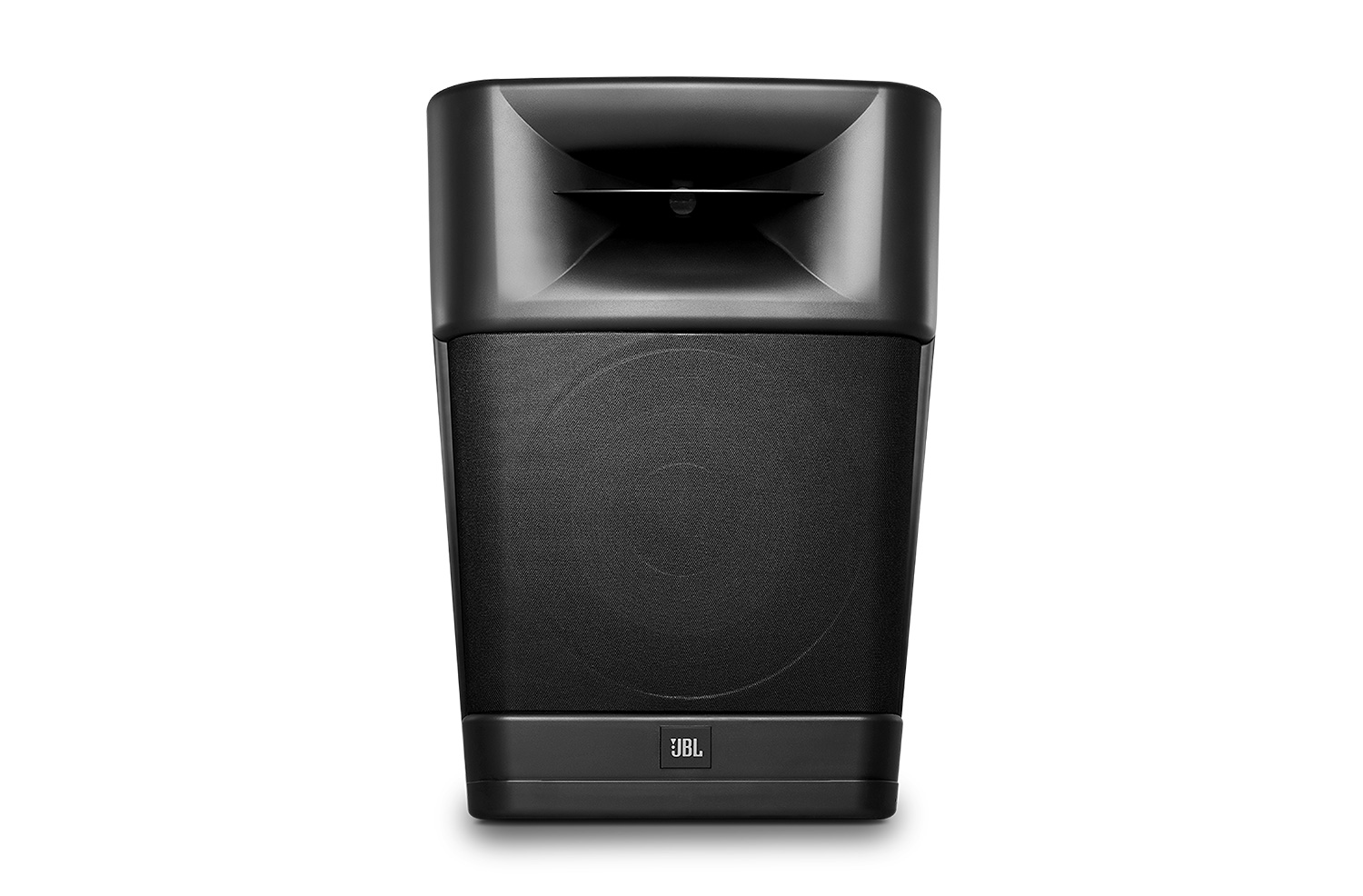

file type icon 9400 Front
อัปเดต: ต.ค. 2020
184 กิโลไบต์ ต.ค. 2020

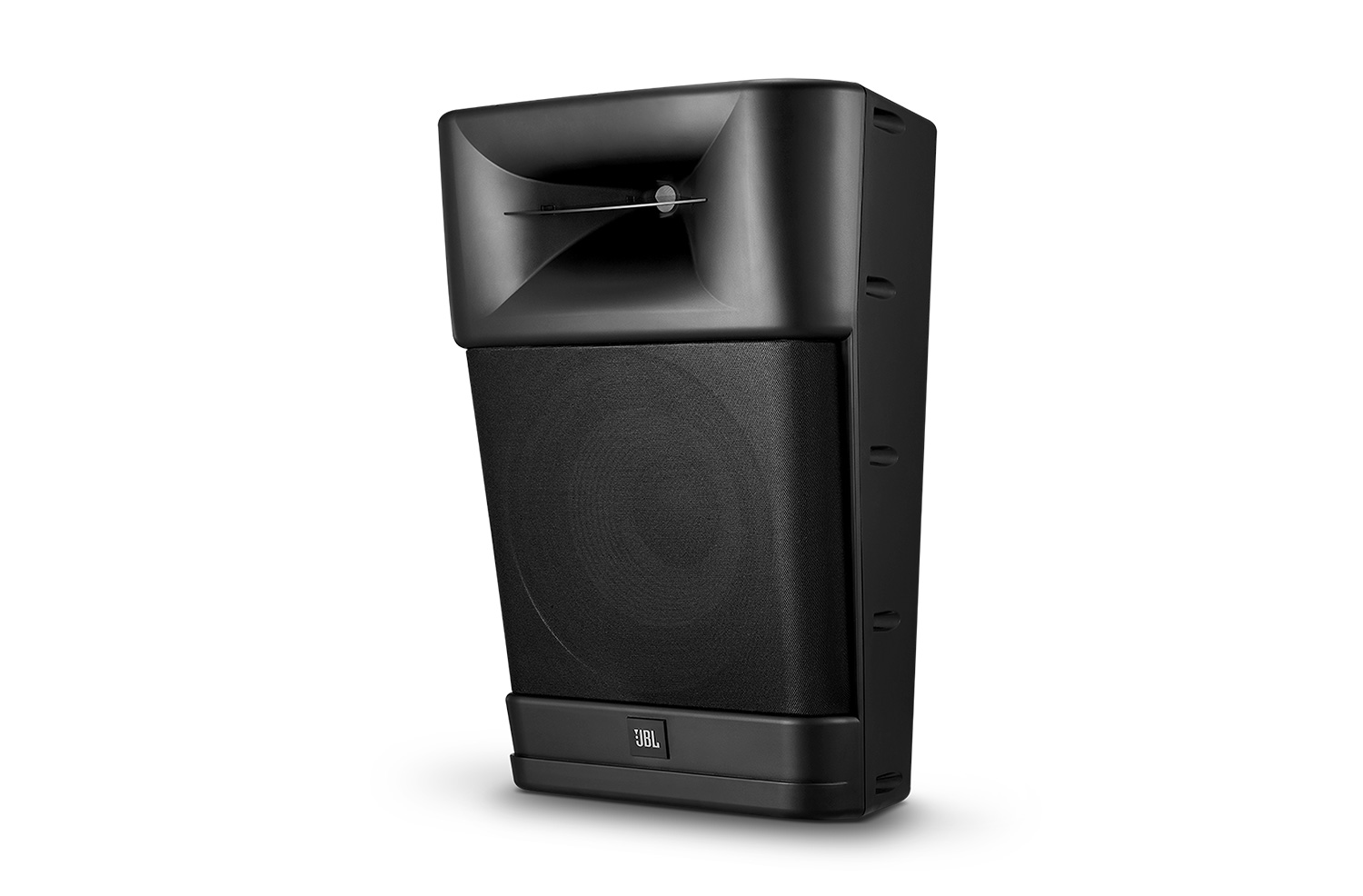

file type icon 9400 Left-Facing
อัปเดต: ต.ค. 2020
136 กิโลไบต์ ต.ค. 2020

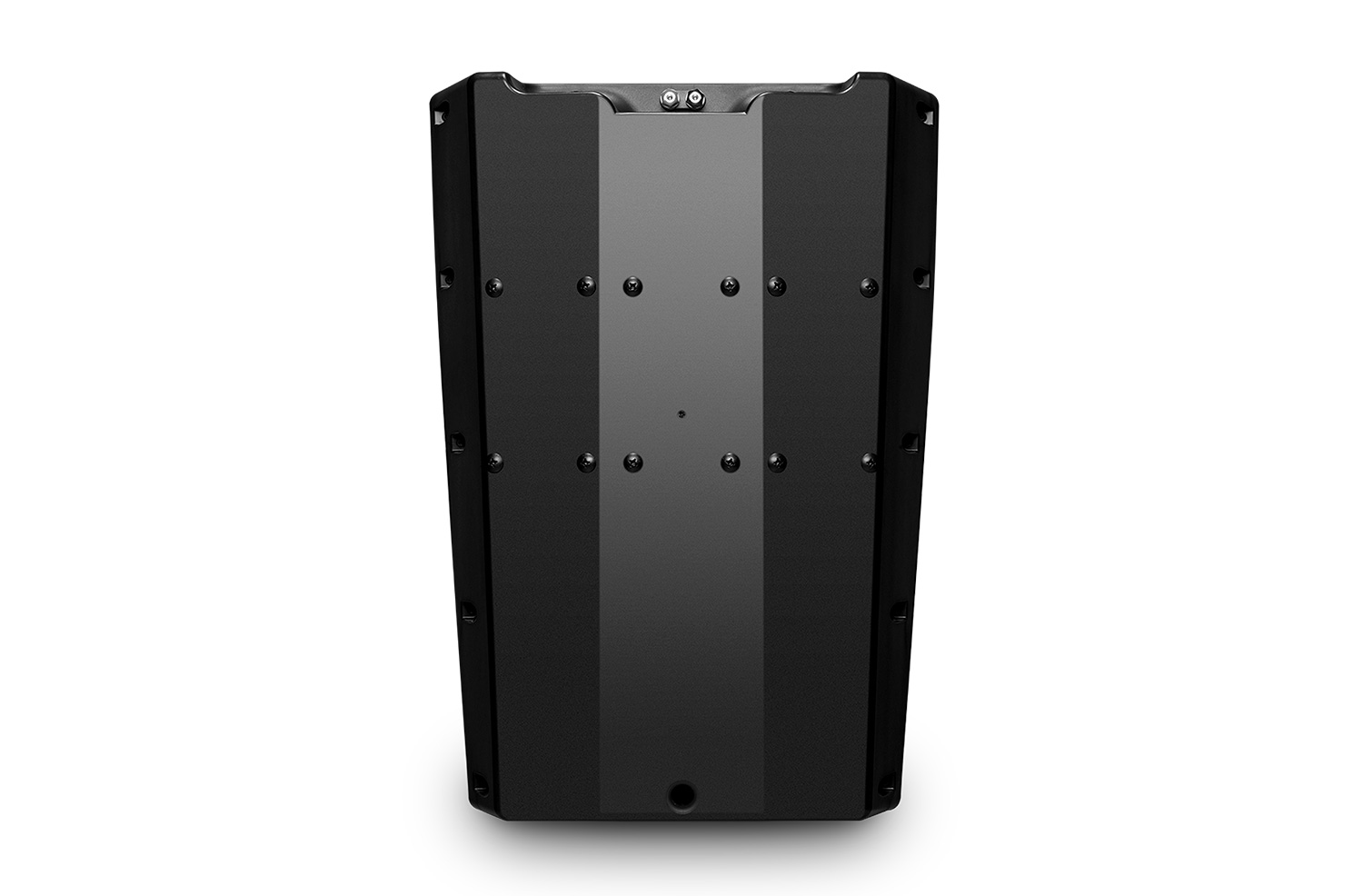

file type icon 9400 Back
อัปเดต: ต.ค. 2020
120 กิโลไบต์ ต.ค. 2020

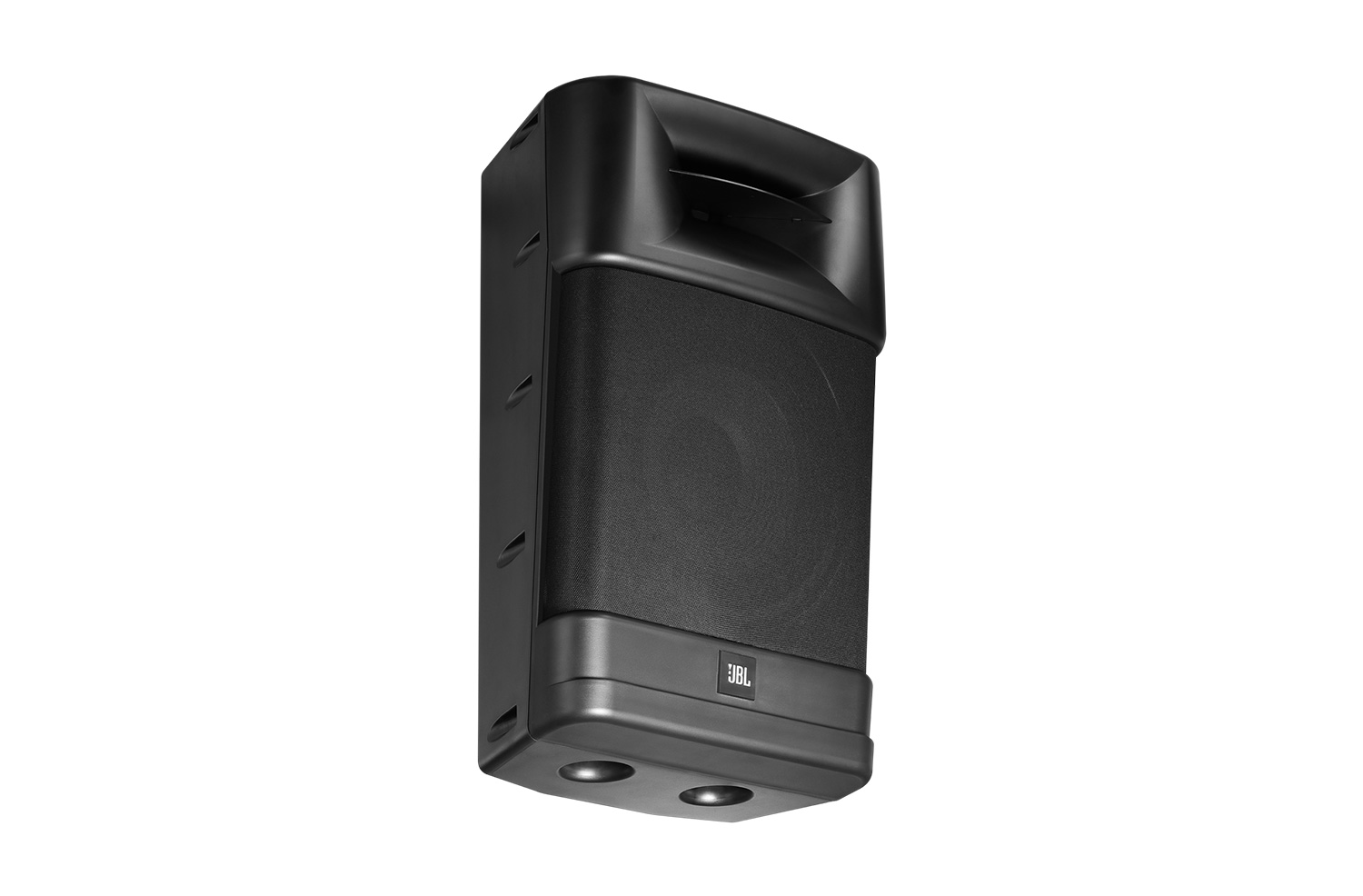

file type icon 9400 Float
อัปเดต: ต.ค. 2020
113 กิโลไบต์ ต.ค. 2020

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

System Type 10", 2-way, bass-reflex
Frequency Range (-10 dB) 60 Hz – 20 kHz (4π)
Frequency Range (±3 dB) 80 Hz – 18 kHz (4π)
Coverage Pattern 110º × 60º (H×V)
Power Rating (Continuous/Program/Peak) 250W / 500W / 1000 W(IEC Pink Noise, 6dB CF, 2hrs)
Sensitivity 96 dB (1W@1m)
Maximum dB SPL(@1m) 120 dB continuous (126 dB peak)
Rated Impedance 8 Ohms
Polarity EIA
Low Frequency 1× 610H
High Frequency 1× 2414H-1
Enclosure Textured black HIPS
Grille HIPS, covered with black cloth
Input Connector Binding posts
Dimensions (H x W x D) 22.0” x 16.1” x 11.0”(559 x 410 x 279 mm)
Net Weight 19.4 lbs (8.8 kg)
