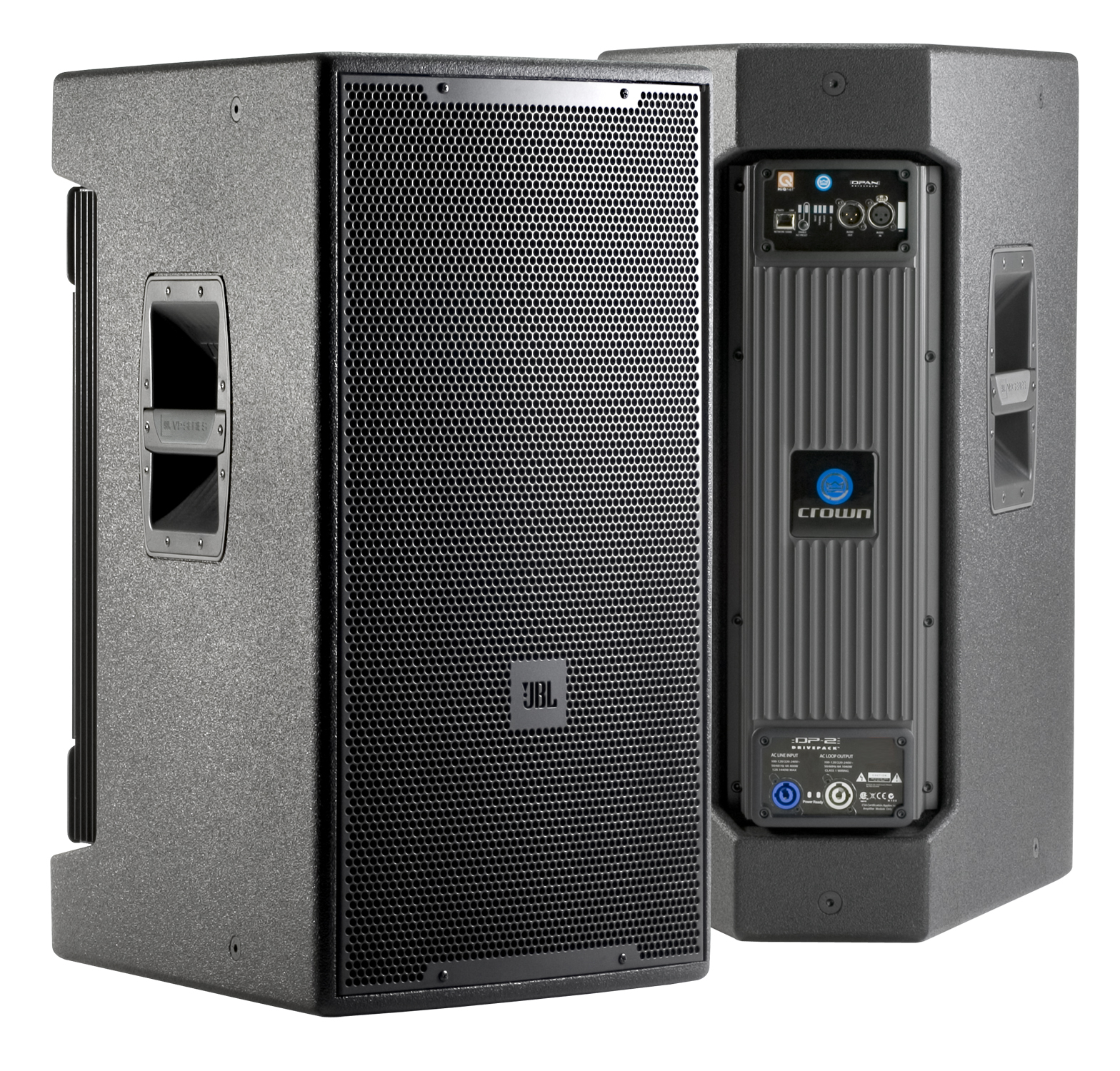

JBL Professional VP7215/64DP

Imagens maiores

Sistema Integrado de Coluna de Som 2 Vias Alimentada de 15 Pol.

O VP7215/64DPAN é um sistema integrado de coluna de som 2 vias alimentada de 15" com 2200 watts de potência de pico, 1100 watts contínuos e processamento de sinal digital incorporado.

Características

Coluna de som bi-amplificada alimentada de gama completa com tecnologia JBL DrivePack® para utilização portátil ou instalada.
Potência de saída máxima de 2200 Watts, 1100 Watts contínuos.
Compatível com HiQnet™; controlo de rede.
Altifalante de graves Differential Drive® de 15 polegadas para saída de graves estendida.
Cobertura de 60° x 40°.
Pegas de alumínio fundido com revestimento em pó, estilizadas e ergonomicamente concebidas.
Seis pontos de suspensão para calha de voo de 3 polegadas e catorze encaixes M10 (peças de voo destacáveis opcionais e kits de parafuso de olho forjado disponíveis).

Descarregamentos

Documentos

	Idioma	Tamanho	Carregado
VP Series Brochure atualizado: abr 2026		3 MB	abr 2026
DPDA Input Module Spec Sheet atualizado: abr 2026		500 KB	abr 2026
VP7215/64DP Spec Sheet atualizado: abr 2026		1 MB	abr 2026

Specifications

	Tamanho	Carregado
VP DPDA Spec Sheet atualizado: jul 2019	6 MB	jul 2019
DPDA Input Module Spec Sheet atualizado: jul 2019	500 KB	jul 2019
VP7215/64DP Spec Sheet atualizado: jul 2019	800 KB	jul 2019

Manuals

	Tamanho	Carregado
VP User's Guide atualizado: out 2019	2 MB	out 2019

Brochures

	Tamanho	Carregado
VP Series Brochure atualizado: jul 2019	3 MB	jul 2019

CAD Drawings

	Tamanho	Carregado
VP Series atualizado: out 2019	3 MB	out 2019
VP7215/64DP 3D DXF atualizado: jul 2019	300 KB	jul 2019
VP7215/64DP/95DP 2D DXF atualizado: out 2019	200 KB	out 2019
VP7215/64DP 2D PDF atualizado: jul 2019	50 KB	jul 2019

Compliances

	Tamanho	Carregado
VP Series Declaration of Conformity atualizado: out 2019	90 KB	out 2019

Simulation Data

	Versão	Tamanho	Carregado
Ease SPK/DLL Files - Full JBL Pro Line atualizado: mai 2024		20 MB	mai 2024
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	20 MB	mai 2023

Ease Data

	Tamanho	Carregado
VP Series Ease Files atualizado: out 2019	300 KB	out 2019

Images

	Tamanho	Carregado
VP7215 Photo atualizado: jul 2019	1 MB	jul 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range	45 Hz to 20 kHz (-10 dB)
Frequency Response	60 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Maximum Peak Output1	137 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 14 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	765.3 x 447.6 x 523.5 mm(30.13 x 17.62 x 20.61 in.)
Net Weight	38.6 kg (85 lb)
