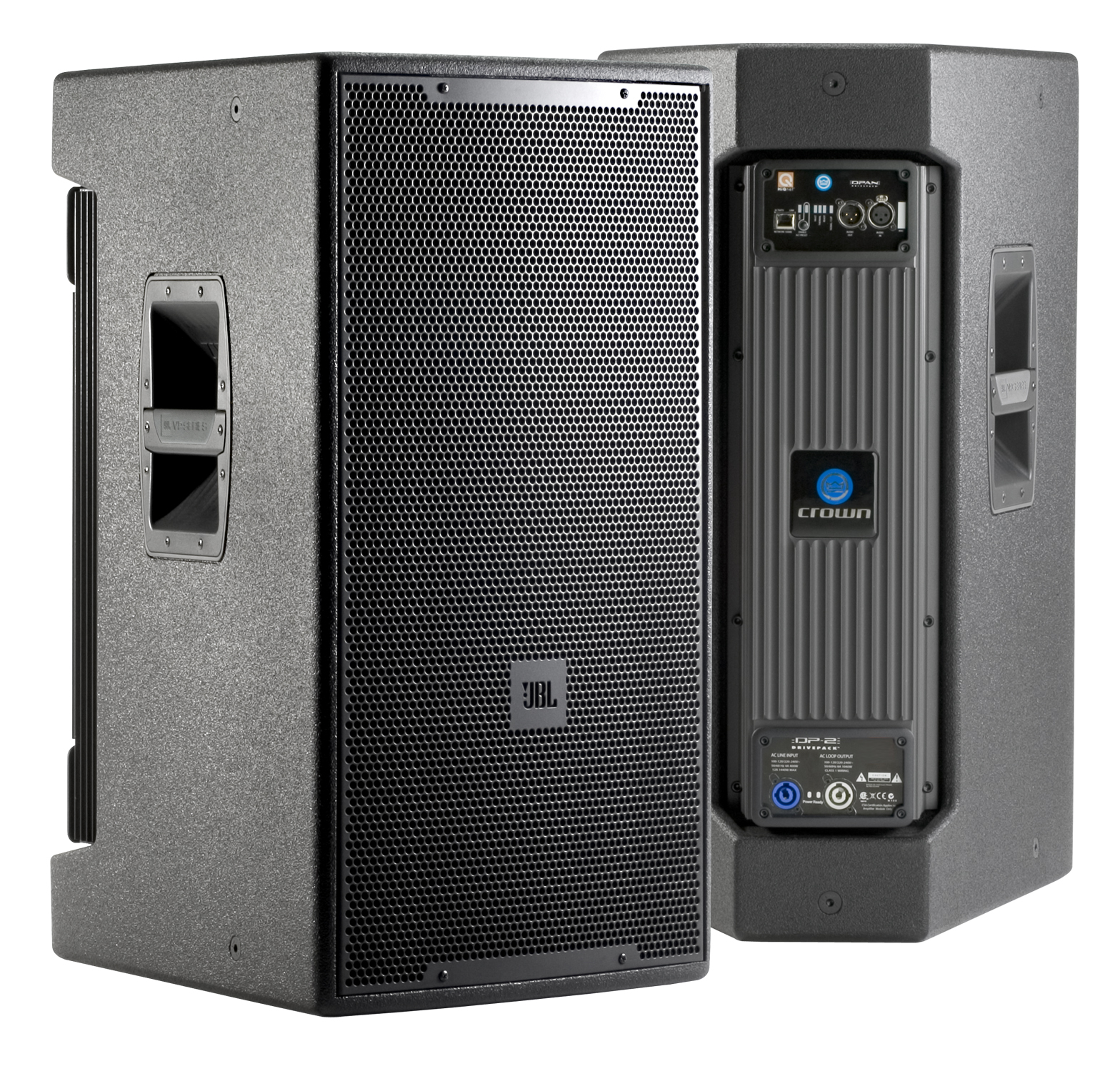

JBL Professional VP7215/64DP

Größere Bilder

Powered 15 in. 2-Wege-Integralanlage

Das VP7215/64DPAN ist eine Powered-15"-2-Wege-Integralanlage mit 2200 Watt Spitzenausgangsleistung, 1100 Watt Dauerleistung und integrierter digitaler Signalverarbeitung.

Eigenschaften

Aktiver bi-amplifizierter Vollbereichslautsprecher mit JBL DrivePack® Technologie für mobile oder installierte Anwendungen.
2200 Watt Spitzenausgangsleistung, 1100 Watt Dauerleistung.
HiQnet™ kompatibel; Netzwerksteuerung.
15-Zoll Differential Drive® Tieftonfahrer für erweiterte Tieftonausgabe.
60° x 40° Abstrahlwinkel.
Stilisierte und ergonomisch gestaltete pulverbeschichtete Druckguss-Aluminium-Griffe.
Sechs 3-Zoll Flug-Track-Aufhängungspunkte und vierzehn M10-Befestigungen (optionale abnehmbare Flugbefestigungen und geschmiedete Augenschrauben-Sets erhältlich).

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
VP Series Brochure aktualisiert: Apr 2026		2,73 MB	Apr 2026
DPDA Input Module Spec Sheet aktualisiert: Apr 2026		475 KB	Apr 2026
VP7215/64DP Spec Sheet aktualisiert: Apr 2026		1,08 MB	Apr 2026

Specifications

	Größe	Hochgeladen
VP DPDA Spec Sheet aktualisiert: Jul 2019	5,85 MB	Jul 2019
DPDA Input Module Spec Sheet aktualisiert: Jul 2019	475 KB	Jul 2019
VP7215/64DP Spec Sheet aktualisiert: Jul 2019	759 KB	Jul 2019

Manuals

	Größe	Hochgeladen
VP User's Guide aktualisiert: Okt 2019	1,54 MB	Okt 2019

Brochures

	Größe	Hochgeladen
VP Series Brochure aktualisiert: Jul 2019	2,73 MB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
VP Series aktualisiert: Okt 2019	2,54 MB	Okt 2019
VP7215/64DP 3D DXF aktualisiert: Jul 2019	341 KB	Jul 2019
VP7215/64DP/95DP 2D DXF aktualisiert: Okt 2019	217 KB	Okt 2019
VP7215/64DP 2D PDF aktualisiert: Jul 2019	54,4 KB	Jul 2019

Compliances

	Größe	Hochgeladen
VP Series Declaration of Conformity aktualisiert: Okt 2019	93,3 KB	Okt 2019

Simulation Data

	Version	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024		21 MB	Mai 2024
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Ease Data

	Größe	Hochgeladen
VP Series Ease Files aktualisiert: Okt 2019	261 KB	Okt 2019

Images

	Größe	Hochgeladen
VP7215 Photo aktualisiert: Jul 2019	1,44 MB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range	45 Hz to 20 kHz (-10 dB)
Frequency Response	60 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Maximum Peak Output1	137 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 14 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	765.3 x 447.6 x 523.5 mm(30.13 x 17.62 x 20.61 in.)
Net Weight	38.6 kg (85 lb)
