A série VTX F é uma linha de altifalantes multifuncionais concebida para oferecer às empresas de produção de som uma variedade de opções flexíveis para implementar áudio de alta qualidade, quer como sistema FOH autónomo, quer como sistema de satélite e subwoofer (com o VTX F18S complementar), ou como monitor de piso no palco e altifalante de reforço.
O revolucionário Sistema D2 Duplo melhora dramaticamente o som e o desempenho das frequências altas, proporcionando uma vantagem extrema de potência de saída comparativamente aos sistemas convencionais, com maior potência de matriz, distorção significativamente reduzida, o dobro do número de bobinas móveis e mais do que o dobro da capacidade de dissipação de potência. Isto resulta num aumento dramático dos níveis de pressão sonora em frequências altas puras no mesmo espaço físico, com uma redução de peso de 30%.
SABER MAIS
A tecnologia Differential Drive exclusiva da JBL, com dupla bobina móvel e duplo entreferro magnético, está no núcleo de todos os modelos VTX, reduzindo dramaticamente o peso do controlador enquanto melhora significativamente todos os parâmetros de desempenho críticos: resposta em frequência, potência de saída e distorção.
SABER MAIS
Com a Série VTX, não está apenas a utilizar um produto, está a ganhar acesso a um sistema especializado. Ferramentas para projeto de sistema e todos os componentes para analisar, configurar, instalar e controlar um sistema VTX fazem parte do compromisso da JBL com a integração e suporte total de sistema. O objetivo é máxima eficiência e o mais elevado nível de desempenho possível em qualquer local, em qualquer parte do mundo.
SABER MAIS| Tamanho | |
|
|
1,13 MB |
| Tamanho | |
|
|
487 KB |
| Tamanho | |
|
|
64,9 KB |
| Tamanho | |
|
|
141 KB |
| Tamanho | |
|
|
|
|
|
| Tamanho | |
|
|
21 MB |
| Tamanho | |
|
|
624 KB |
| Tamanho | |
|
|
65,6 KB |
Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.
| TIPO DE SISTEMA | 2-Way Premium Multi-Purpose Loudspeaker with 15” Differential Drive® Woofer and D2 Dual Driver |
| Components | 1 x 2265H 15" Diameter Dual (3 in) Voice Coil, Neodymium Differential Drive®, Direct Cooled™ Transducer 1 x D2430K D2 Dual Diaphragm Dual Voice Coil Compression Driver |
| PADRÃO DE COBERTURA | 90 x 50 degrees |
| Frequency Range (-10dB) | 43 Hz - 21.5 kHz (short throw mode, free field) 42 Hz - 21.5 kHz (monitor mode, half-space) |
| RESPOSTA EM FREQUÊNCIA (±3 dB) | 59 Hz - 20 kHz (short throw mode, free field) 58 Hz - 20 kHz (monitor mode, half-space) |
| Sensibilidade | 98 dB LF, 108 dB HF |
| Impedância nominal | LF = 8 ohms HF = 20 ohms |
| Transducer Power Rating (AES 2 hour) | 1000W LF, 200W HF cont 4000W LF, 800W HF peak |
| DIMENSÕES (AxLxP) | 640.1mm x 457.2mm x 327.7mm (25.2in x 18in x 12.9in) |
| Net Weight (each) | 22.9 kg (50.5 lbs) |
| Maximum Peak Output *2 | 134 dB (Preset: VTX F15 80) |
| LF Driver | 1 x 15" Diameter Dual (3 in) Voice Coil, Neodymium Differential Drive®, Direct Cooled™ Transducer |
| HF Driver | 1 x D2430K D2 Dual Diaphragm Dual Voice Coil Compression Driver |
| Enclosure | Symmetrical stage monitor (53 degree angle); 18 mm, 11-ply Baltic birch plywood; black DuraFlex™ finish; integral recessed handle |

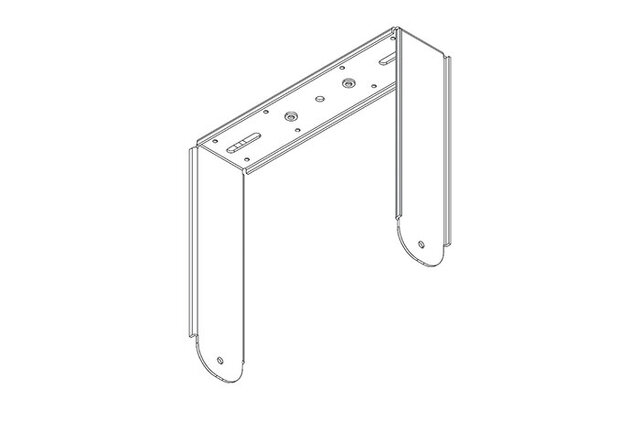

| Suspension / Mounting | Integral pole mount socket (35 mm diameter); 16 x M10 mount points; Optional U-bracket and extension rod (SS5-BK) accessories available |
Folha de Especificações
[401 KB]
Manual do Usuário
[1010 KB]
VTX F Series 2D Drawings PDF
[64 KB]
VTX F Series 3D Drawings DXF
[127 KB]
VTX F15 UB Spec Sheet
[401 KB]
V5 DSP Crown IT4x3500HD VTX F Series
[876 KB]
V5 DSP Crown I-Tech HD F Series
[740 KB]
Folha de Especificações
[511 KB]
Destaques:
