JBL Professional CBT 70J-1

Imagens Grandes

Tecnologia Constant Beamwidth™ Coluna de Matriz Linear Bidirecional com Cobertura Vertical Assimétrica. Com suporte de montagem melhorado para maior flexibilidade de aiming e grelha mais robusta.

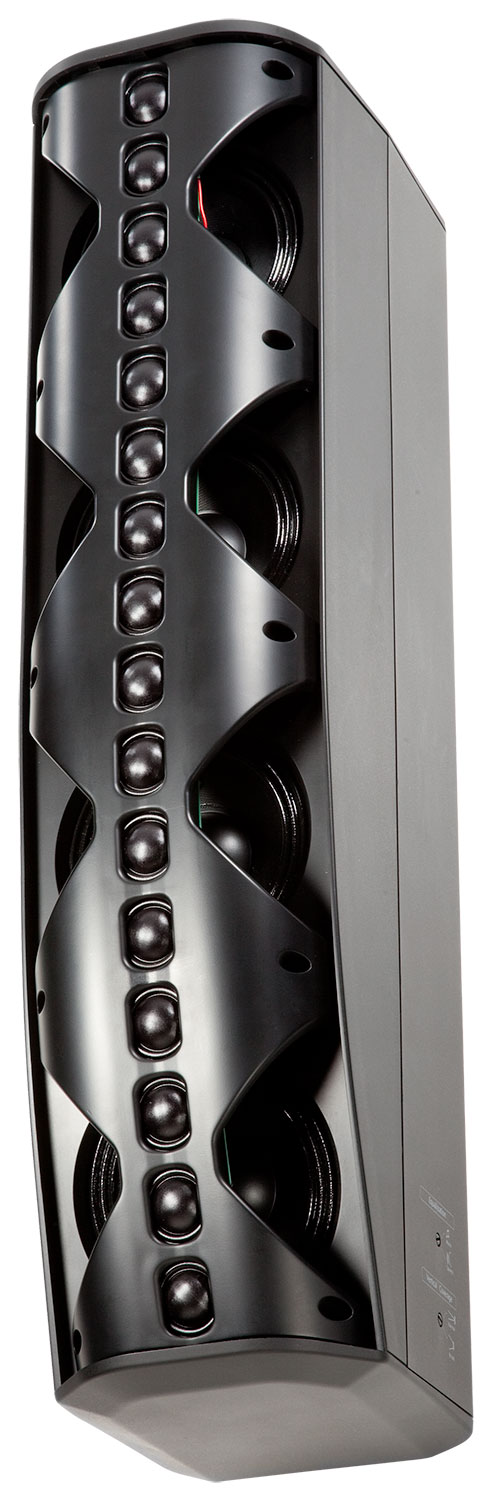

O CBT 70J-1, com Tecnologia Constant Beamwidth™, representa um avanço no controlo consistente do padrão, utilizando formação de feixe com atraso analógico complexo e atenuação de amplitude para conseguir cobertura vertical superior e consistente, sem o estreitamento vertical do feixe e os lóbulos fora de cobertura típicos dos altifalantes de coluna com forma directa. (mostrado com grelha incluída removida)

Recursos

```html

A cobertura vertical assimétrica envia mais som para a área distante da sala, tornando os níveis de som da frente para trás mais consistentes.
Componentes: Dezasseis tweeters de domo suave de 25 mm (1 polegada) e quatro controladores LF de alta potência de 125 mm (5 polegadas),
dispostos coaxialmente.
A Patent-pending Constant Beamwidth Technology™ oferece directividade constante até às frequências mais altas e reduz o lobing fora de cobertura.
Cobertura de padrão vertical comutável entre 45° para cobertura de alcance médio e 25° para
aplicações de longo alcance.
A voicing comutável oferece resposta plana no modo música ou pico de presença de gama média no modo discurso.
Proteção contra sobrecarga dinâmica SonicGuard™ dos dispositivos HF
Suporte de parede articulado (pan) / inclinável incluído.

```

Downloads

Specifications

	Versão	Tamanho	Enviado
MTC-CBT-70T Spec Sheet atualizado: out 2020		1,74 MB	out 2020
CBT 70J-1 Spec Sheet versão B, atualizado: mar 2026	B	2,3 MB	mar 2026

Brochures

	Idioma	Tamanho	Enviado
CBT Brochure atualizado: out 2020		973 KB	out 2020
Loudspeakers for Sports Facilities atualizado: jul 2024		5,71 MB	jul 2024

CAD Drawings

	Tamanho	Enviado
CBT 3D DWG Drawing atualizado: jul 2025	4,11 MB	jul 2025
CBT 3D DXF Drawings atualizado: out 2020	8,14 MB	out 2020
CBT 2D DXF/PDF Drawing atualizado: out 2020	1,23 MB	out 2020

Compliances

	Tamanho	Enviado
CBT-1 Series Declaration of Conformity atualizado: out 2019	144 KB	out 2019

Software

	Versão	Tamanho	Enviado
CBT Calculator versão 1.3.0.1, lançado: ago 2023	1.3.0.1	3,66 MB	ago 2023

Tech Notes

	Tamanho	Enviado
Tech Note: Volume 1, #35 atualizado: out 2020	2,23 MB	out 2020

Information documents

	Tamanho	Enviado
CBT Cabinet Painting Instructions atualizado: out 2019	17,2 KB	out 2019

Images

	Tamanho	Enviado
CBT Family Hi-Res Image atualizado: out 2019	237 KB	out 2019
CBT 70J Hi Res Image atualizado: out 2020	103 KB	out 2020

Install Guides

	Tamanho	Enviado
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers atualizado: fev 2026	440 KB	fev 2026
MTC-PC2 & MTC-PC3 Installation atualizado: abr 2025	58,7 KB	abr 2025
CBT 70J-1/70JE-1 Bracket Installation Guide atualizado: out 2020	491 KB	out 2020
CBT Stand-Mount Bracket Guide atualizado: out 2020	476 KB	out 2020
CBT 70J-1 Wall Bracket PDF atualizado: out 2020	31,8 KB	out 2020
CBT Quick Start Guide atualizado: out 2020	1,15 MB	out 2020

Ease Data

	Tamanho	Enviado
CBT 70J-1 EASE File atualizado: dez 2020	1,85 MB	dez 2020

CLF Files

	Tamanho	Enviado
CBT 70J CLF Files atualizado: dez 2020	424 KB	dez 2020

Application Guides

	Idioma	Tamanho	Enviado
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns atualizado: out 2022		8,48 MB	out 2022

FAQs

	Tamanho	Enviado
CBT Frequently Asked Questions atualizado: out 2020	193 KB	out 2020

Accessories

	Tamanho	Enviado
CBT Suspension Bracket atualizado: out 2020	305 KB	out 2020

Speaker Tunings

	Versão	Tamanho	Enviado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	557 KB	mai 2023

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Drivers	Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB)	60 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensibilidade	Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedância	8 ohms; Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz
Power Capacity	500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers	4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers	16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Cor	Black or white (-WH)
Insert Points	10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
MONTAGEM	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
DIMENSÕES (AxLxP)	694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
PESO LÍQUIDO	9.5 kg (21 lb)
Acessórios Inclusos	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
