JBL Professional CBT 70J-1

Μεγαλύτερες εικόνες

Τεχνολογία Σταθερού Πλάτους Δέσμης™ Στήλη Δύο Δρόμων Γραμμικού Συστήματος με Ασύμμετρη Κάθετη Κάλυψη. Με βελτιωμένο στήριγμα για αυξημένη ευελιξία στόχευσης και πιο ισχυρό γρίλιο.

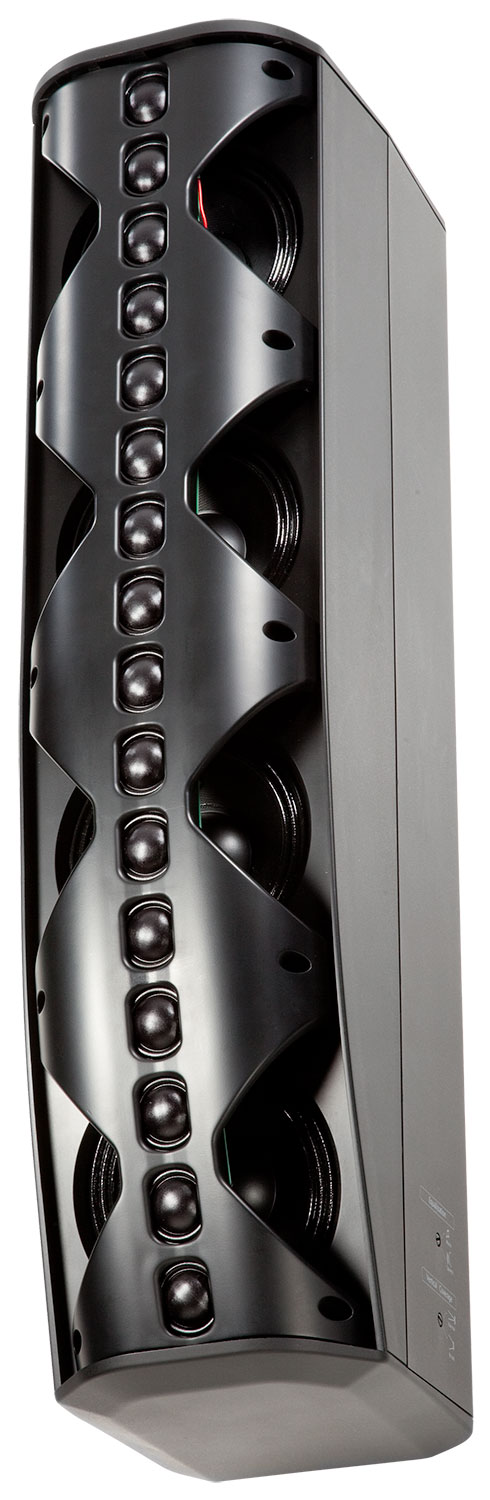

Το CBT 70J-1, με Τεχνολογία Σταθερού Πλάτους Δέσμης™, αντιπροσωπεύει μια επαναστατική πρόοδο στην συνέπεια ελέγχου προτύπου, χρησιμοποιώντας σύνθετη αναλογική καθυστέρηση σχηματισμού δέσμης και κλίμακα πλάτους για την επίτευξη ανώτερης, συνεπούς κάθετης κάλυψης χωρίς την στενή κάθετη δέσμη και την εκτός κάλυψης λοβοποίηση που είναι τυπική για τα ηχεία στήλης ευθείας μορφής. (δείχνεται χωρίς το συμπεριλαμβανόμενο γρίλιο)

Χαρακτηριστικά

Asymmetrical vertical coverage sends more sound toward far area of room to make front-toback sound levels more consistent.
Components: Sixteen 25 mm (1 in) soft dome tweeters and four 125 mm (5 in) high-power LF drivers,
arranged coaxially.
Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 45° for medium-throw coverage and 25° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection of HF devices
Swivel (pan) / tilt wall bracket included.

Λήψεις

Specifications

	Έκδοση	Μέγεθος	Ανέβηκε
MTC-CBT-70T Spec Sheet ενημέρωση: Οκτ 2020		2 MB	Οκτ 2020
CBT 70J-1 Spec Sheet έκδοση B, ενημέρωση: Μαρ 2026	B	2 MB	Μαρ 2026

Brochures

	Γλώσσα	Μέγεθος	Ανέβηκε
CBT Brochure ενημέρωση: Οκτ 2020		1000 KB	Οκτ 2020
Loudspeakers for Sports Facilities ενημέρωση: Ιουλ 2024		6 MB	Ιουλ 2024

CAD Drawings

	Μέγεθος	Ανέβηκε
CBT 3D DWG Drawing ενημέρωση: Ιουλ 2025	4 MB	Ιουλ 2025
CBT 3D DXF Drawings ενημέρωση: Οκτ 2020	8 MB	Οκτ 2020
CBT 2D DXF/PDF Drawing ενημέρωση: Οκτ 2020	1 MB	Οκτ 2020

Compliances

	Μέγεθος	Ανέβηκε
CBT-1 Series Declaration of Conformity ενημέρωση: Οκτ 2019	100 KB	Οκτ 2019

Software

	Έκδοση	Μέγεθος	Ανέβηκε
CBT Calculator έκδοση 1.3.0.1, κυκλοφορία: Αυγ 2023	1.3.0.1	4 MB	Αυγ 2023

Tech Notes

	Μέγεθος	Ανέβηκε
Tech Note: Volume 1, #35 ενημέρωση: Οκτ 2020	2 MB	Οκτ 2020

Information documents

	Μέγεθος	Ανέβηκε
CBT Cabinet Painting Instructions ενημέρωση: Οκτ 2019	20 KB	Οκτ 2019

Images

	Μέγεθος	Ανέβηκε
CBT Family Hi-Res Image ενημέρωση: Οκτ 2019	200 KB	Οκτ 2019
CBT 70J Hi Res Image ενημέρωση: Οκτ 2020	100 KB	Οκτ 2020

Install Guides

	Μέγεθος	Ανέβηκε
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers ενημέρωση: Φεβ 2026	400 KB	Φεβ 2026
MTC-PC2 & MTC-PC3 Installation ενημέρωση: Απρ 2025	60 KB	Απρ 2025
CBT 70J-1/70JE-1 Bracket Installation Guide ενημέρωση: Οκτ 2020	500 KB	Οκτ 2020
CBT Stand-Mount Bracket Guide ενημέρωση: Οκτ 2020	500 KB	Οκτ 2020
CBT 70J-1 Wall Bracket PDF ενημέρωση: Οκτ 2020	30 KB	Οκτ 2020
CBT Quick Start Guide ενημέρωση: Οκτ 2020	1 MB	Οκτ 2020

Ease Data

	Μέγεθος	Ανέβηκε
CBT 70J-1 EASE File ενημέρωση: Δεκ 2020	2 MB	Δεκ 2020

CLF Files

	Μέγεθος	Ανέβηκε
CBT 70J CLF Files ενημέρωση: Δεκ 2020	400 KB	Δεκ 2020

Application Guides

	Γλώσσα	Μέγεθος	Ανέβηκε
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns ενημέρωση: Οκτ 2022		8 MB	Οκτ 2022

FAQs

	Μέγεθος	Ανέβηκε
CBT Frequently Asked Questions ενημέρωση: Οκτ 2020	200 KB	Οκτ 2020

Accessories

	Μέγεθος	Ανέβηκε
CBT Suspension Bracket ενημέρωση: Οκτ 2020	300 KB	Οκτ 2020

Speaker Tunings

	Έκδοση	Μέγεθος	Ανέβηκε
Commercial, CBT, and AWC Tunings 220616 έκδοση A, ενημέρωση: Μαϊ 2023	A	600 KB	Μαϊ 2023

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Drivers	Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB)	60 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensitivity	Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedance	8 ohms; Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz
Power Capacity	500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers	4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers	16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or white (-WH)
Insert Points	10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
Net Weight	9.5 kg (21 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
