JBL Professional Control 85M

صور أكبر

مكبر صوت محوري ثنائي الاتجاه للمناظر الطبيعية بتصميم فطري (Mushroom) بقطر 5.25 بوصة (135 ملم)

تم تصميم مكبرات الصوت من سلسلة Control 80 للمناظر الطبيعية للتطبيقات الخارجية، حيث توفر مقاومة عالية جداً للعوامل الجوية وجودة صوت ممتازة عبر النطاق الكامل وتغطية بزاوية 360 درجة. وهي مصممة للتركيب على سطح الأرض أو داخلها، وتناسب مكبرات الصوت من سلسلة Control 80 للمناظر الطبيعية تطبيقات متنوعة تشمل مراكز التسوق والمدن الترفيهية والملاعب الرياضية والفنادق والكازينوهات والمنتجعات والمطاعم والأماكن الفندقية والترفيهية ومداخل المباني، وأي موقع يتطلب مكبر صوت للمناظر الطبيعية عالي الجودة للموسيقى و/أو الإعلانات الصوتية. تتميز بتصميم مضغوط يجعلها غير ملفتة للنظر وتندمج بسهولة مع المحيط. توفر العلبة المصنوعة من البولي إيثيلين الصلب مقاومة للأضرار الناجمة عن معدات العناية بالعشب والعوامل الجوية، وبما أن اللون يمتد عبر المادة بأكملها، يحتفظ المكبر باللون حتى عند التعرض للخدوش.

الميزات

Components:
• 5¼” highly weather-resistant driver
• ¾” soft-dome highly weather-resistant tweeter
80W Pink Noise Power Handling (160W program) in direct 8Ώ setting, plus built-in 30W 70V/100V multi-tap transformer
Tough polyethylene highly weather resistant enclosure
Fully isolated center chamber for wiring protection
High fidelity sound character with broad frequency range of 55Hz - 18kHz

التنزيلات

Specifications

	الحجم	تاريخ التحميل
Control 85M Spec Sheet تم التحديث: أبريل 2019	522 KB	أبريل 2019

Brochures

	الإصدار	اللغة	الحجم	تاريخ التحميل
Control Contractor Brochure (2025) الإصدار A, تم التحديث: مارس 2026	A		23 MB	مارس 2026
Control Contractor Brochure (2024) الإصدار D, تم التحديث: فبراير 2024	D		14 MB	فبراير 2024
Control Contractor Brochure (2026) تم التحديث: مارس 2026			21 MB	مارس 2026

CAD Drawings

	الحجم	تاريخ التحميل
Control 85M Drawing تم التحديث: أكتوبر 2019	2.24 MB	أكتوبر 2019

Compliances

	الحجم	تاريخ التحميل
JBL Control Series Passive Speakers DoC تم التحديث: ديسمبر 2019	179 KB	ديسمبر 2019
Control 80 Series - Declaration of Conformity تم التحديث: أكتوبر 2019	139 KB	أكتوبر 2019

Install Guides

	الإصدار	الحجم	تاريخ التحميل
Control 80 Series Landscape Speakers Install Guide الإصدار B, تم التحديث: يوليو 2022	B	8.95 MB	يوليو 2022

CLF Files

	الحجم	تاريخ التحميل
Control 85M & 88M CLF Files تم التحديث: أكتوبر 2020	239 KB	أكتوبر 2020

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

Images

	الحجم	تاريخ التحميل

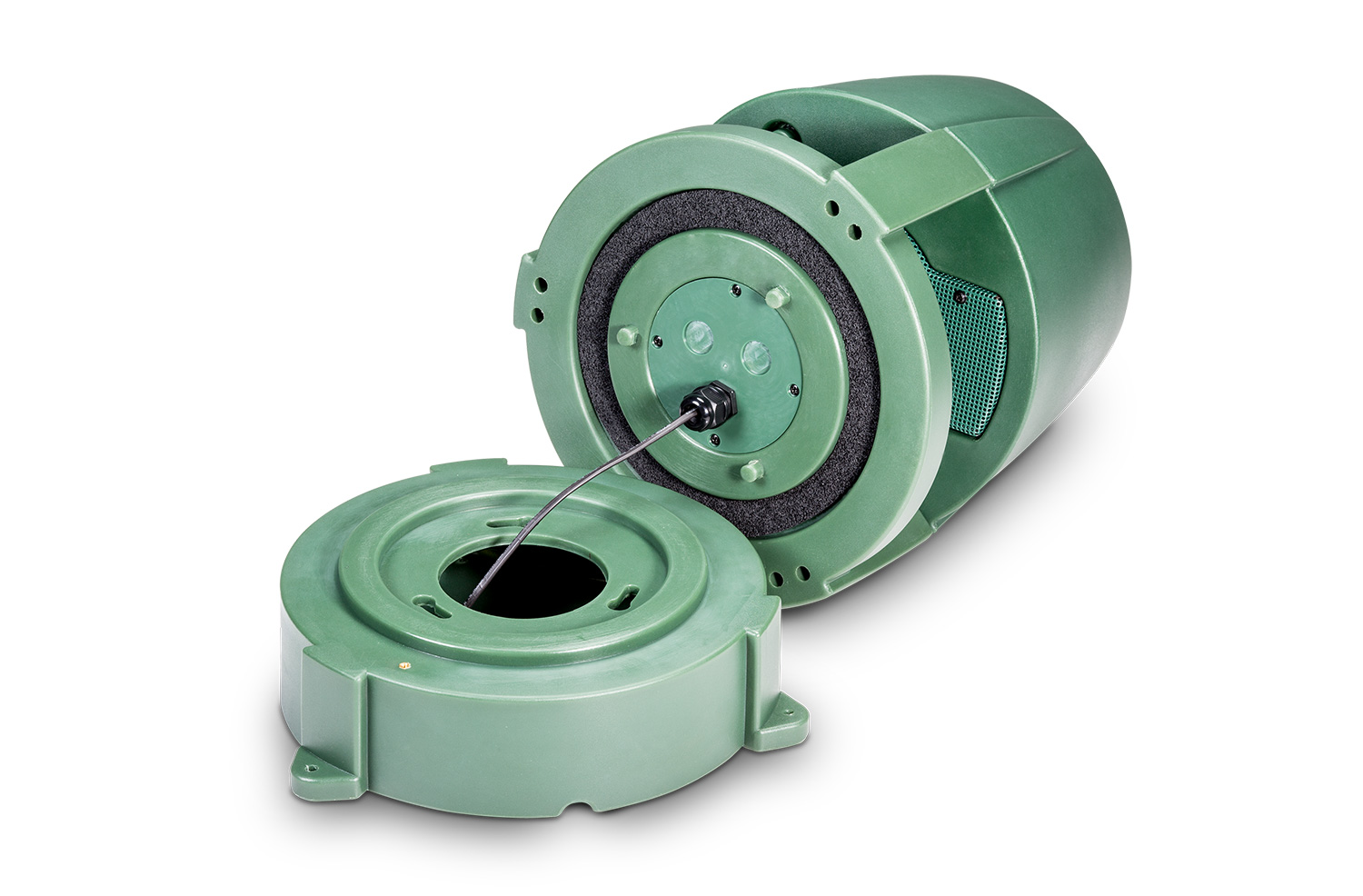

Control 85M Open تم التحديث: أبريل 2019	220 KB	أبريل 2019
control 85M Bottom تم التحديث: أبريل 2019	288 KB	أبريل 2019
Control 85M Angle تم التحديث: أبريل 2019	144 KB	أبريل 2019
Control 85M Front تم التحديث: أبريل 2019	163 KB	أبريل 2019

Ease Data

	الحجم	تاريخ التحميل
Control 85M EASE/GLL File تم التحديث: أبريل 2019	430 KB	أبريل 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	55 Hz – 18 kHz
Power Rating	160 W Continuous Program (2 hrs) 80 W (320W peak), Continuous Pink Noise (2 hrs) 45 W (180W peak) Continuous Pink Noise (100 hrs)
Transformer Taps	70V: 30W, 15W, 7.5W & 3.8W 100V: 30W, 15W, 7.5W
Frequency Response (±3 dB)	65Hz - 16 kHz
Maximum Input Voltage	23.3 V
Sensitivity	86 dB, 1W @ 1m (ave. 80Hz - 16kHz)
Coverage Pattern	360° H, 160° V (primary listening 10° to 50° up from ground)
Directivity Factor (Q)	2.2
Directivity Index (DI)	3.4 dB
Maximum SPL (1m)	105 dB
Impedance	8Ω (at 8Ω setting)
Insertion Loss	<1.0 dB at any tap setting
Thru Setting	8Ω nominal
Crossover Type	2nd Order LPF on LF and 2nd Order HPF on HF
Recommended Protective High-Pass	65 Hz for 8Ω operation, 24 dB/oct 60 Hz for 30W tap, 24 dB/oct 50 Hz for 15W, 7,5W, and 3.7W taps, 24 dB/oct
LF Driver	LF: 135 mm (5.25 in) diameter LF driver, Kapton™ former, 35.5mm (1.4 in) voice coil, polypropylene cone and polyurethane surround. HF: 19mm (0.75 in) diameter HF driver Polyetherimide (PEI) dome.
Enclosure	LDPE Polyethylene plastic, 6 mm wall thickness, UL94V-0 rated.
Grille	Powder coated stainless steel.
Outdoor Capability	IP-56 rating per IEC529 (dust protected and protected against jets of water). Exceeds MilSpec 810 for humidity, salt spray, temperature & UV. Passes Mil-STd-202F for salt spray. Enclosure UL94V0 rated.
Safety Agency	UL1480, Transformer UL Recognized per UL1876, ROHS compliant.
Input Connectors	Bare wire with dielectric-gel-filled wire nuts (internal to top speaker section).
Wiring	Water ingress protected by two stages of gland nuts, one mounted on outside of enclosure (installed by installer via drilling 22 mm (0.875 in, 7/8 in) hole in any of multiple provided locations) and one between the bottom base and top speaker sections. Included gland nuts require round-jacketed wire with outside diameter between 4.0 mm and 9.0 mm (0.16” in and 0.35” in). For installation instructions see Installation Guide (# IS C80MLS).
Colors	Hunter Green, RAL6018
Dimensions (H x W x D)	432 x 291 x 291mm (17 x 11.5 x 11.5 in.)
Net Weight (each)	5.5 kg (12 lb)
Shipping Weight	7.3 kg (16 lb)
Included Accessories	(2) wire nuts, (2) gland nuts, (1) right-angle screwdriver
Installer-Supplied Required Tools	22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
Optional Accessories	22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
