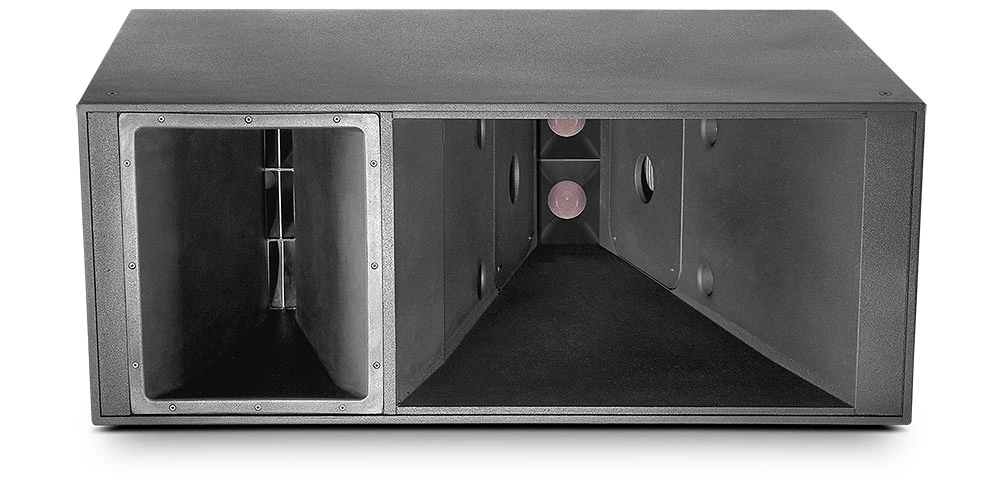

JBL Professional VLA301i

큰 이미지

2 x 15" LF, 2 x 8" MF, 3 x 1.5" exit HF 30° 수평 분산을 갖춘 3웨이 풀레인지 스피커

Variable Line Array Series(VLA Series)는 기존 스피커 설계의 범위를 초과하는 장거리 투사에서 높은 영향력의 음향 보강을 제공하는 혁신적인 제품입니다.

특징

영구 설치 용도에 최적화된 라인 어레이 모듈.
3개의 고주파 드라이버, 2개의 중주파 드라이버 및 2개의 저주파 드라이버가 특징인 표준 버전.
낮은 무게와 높은 출력을 위한 고급 기술 컴포넌트 트랜스듀서.
라인 어레이 구성을 만들기 위한 포괄적인 리깅 포인트.
견고한 DuraFlex™ 외부 마감 및 풍화 처리된 부품. JBL의 WRC 또는 WRX 방수 보호
도 제공 가능.

날씨 조건에서의 안정성 향상 및 물 침입 감소를 위해 WRC 및 WRX 모델의 캐비닛 크기는 표준 모델 크기와 다를 수 있습니다. WRC 및 WRX 모델의 도면 및/또는 크기 정보는 CustomAudio@harman.com으로 문의하시기 바랍니다.

다운로드

Specifications

	크기	업로드 날짜
VLA301i Spec Sheet 업데이트: 2020년 10월	219KB	2020년 10월

Manuals

	버전	언어	크기	업로드 날짜
Weather Resistant Configurations 버전 A, 업데이트: 2023년 5월	A		86.1KB	2023년 5월

Brochures

	언어	크기	업로드 날짜
Loudspeakers for Sports Facilities 업데이트: 2024년 7월		5.71MB	2024년 7월

Simulation Data

	버전	크기	업로드 날짜
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트: 2023년 5월	12-10-21	24MB	2023년 5월

Whitepapers

	크기	업로드 날짜
VLA White Paper 업데이트: 2020년 10월	1.47MB	2020년 10월

Drawings 2D/3Ds

	버전	크기	업로드 날짜
VLAi Dimensional Drawings 버전 A, 업데이트: 2020년 10월	A	485KB	2020년 10월

Speaker Tunings

	크기	업로드 날짜
VLAi Series R3 DCI Series Tuning 업데이트: 2021년 2월	231KB	2021년 2월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Frequency Range (-10dB)	39 - 19.2kHz
Frequency Response (-6 dB)	43 - 19kHz
Frequency Response (-3 dB)	48 - 17.4kHz
Horizontal Coverage	30º Nominal (900 - 16kHz)
Vertical Coverage	Varies with array size and configuration.
System Power Ratings (AES)	LF: 1000W Continuous (IEC/100 hour)MF: 400W Continuous (IEC/100 hour)HF: 160W Continuous (IEC/100 hours)
Maximum SPL (1m)	147.5 dB (Preset: Flat)
LF Driver	2 x JBL 2265H, 15in diameter, dual 3in diameter voice coil, Neodymium Differential Drive
Nominal Impedance	4 ohms
Sensitivity (2.83V @ 1m)	LF: 99dB/96dB MF: 109dB/105dB HF:109db/112dB
Mid-Frequency Driver	2 x JBL 2169H, 8in diameter, dual 3in diameter voice coil, Neodymium differential Drive
High-Frequency Driver	3 x 2432H 1.5in exit compression driver, 3in diameter voice coil, Neodymium Magnet
Enclosure	18mm and 16mm, Exterior grade Baltic birch plywood, DuraFlexTM finish or optional Fiberglass
Suspension Attachments	16 points (4 each top bottom & rear, 2 each side), M10 threaded hardware (eyebolts NOT included).
Finish	Black DuraFlexTM (STD), Gray DuraFlexTM (WRC), Gray Fiberglass (WRX), optional colors; Stainless Steel Hardware (WRC/WRX)
Optional Weather Resistant Versions	WRC for outdoor placement where the loudspeaker will be sheltered from direct exposure to the elements. WRX for direct exposure or extreme environments, such as tropical or beach, or in areas with salt air, extreme high humidity or rapid changes in temperatures. See WRC/WRX configuration sheet for details.
Grille	Powder coated 14 gauge perforated steel, zinc-phosphate dipped, acoustically transparent foam backing (grill cloth backing on white units) (16 gauge stainless steel on WR versions)
Input Connectors	Barrier Strip for #6 spade lug, including gland nut and cover plate
Environmental	Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
Dimensions (H x W x D)	528.3mm x 1346.2mm x 1379.2mm (20.8in x 53.0in x 54.3in)
Net Weight	139.3 kg (307 lb)
