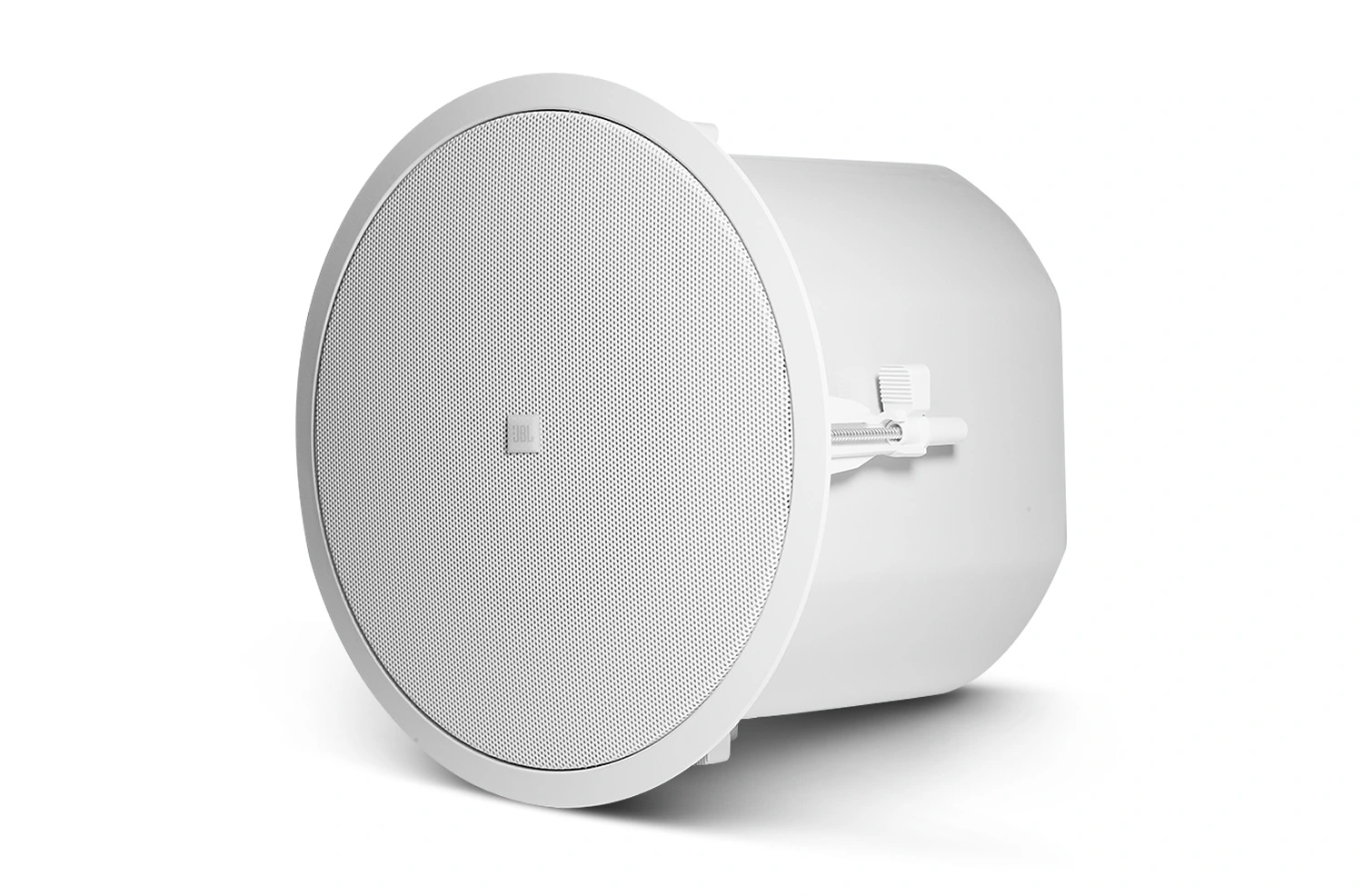

JBL Professional Control 226C/T

Immagini più grandi

Altoparlante da Soffitto Coassiale 6.5" con Driver di Compressione HF

Il JBL Professional Control 226C/T è un altoparlante professionale da incasso premium progettato per applicazioni che richiedono un audio di qualità superiore in installazioni a soffitto.

Caratteristiche

Controllo della dispersione coassiale a 120° per una copertura eccezionale
Progettazione coassiale con:
Woofer da 165 mm (6,5 in) rinforzato in Kevlar
Driver a compressione da 25 mm (1 in)
Chiarezza straordinaria per il parlato e le voci con risposta in frequenza estesa per la musica
Potenza gestibile di 150 Watt
Rete di crossover avanzata ad alta pendenza per una copertura costante e una gamma media fluida e naturale
Retro integrato con griglia pulita e contemporanea

Download

Specifications

	Dimensione	Caricato
Control 226C/T AE Specs aggiornato: apr 2019	14,1 KB	apr 2019
Control 226C/T Spec Sheet aggiornato: apr 2019	434 KB	apr 2019

Manuals

	Versione	Dimensione	Caricato
Control 200 User's Guide aggiornato: ott 2019		2,3 MB	ott 2019
Ceiling Speaker Accessory Guide versione A, aggiornato: mag 2026	A	127 KB	mag 2026

Brochures

	Versione	Lingua	Dimensione	Caricato
Control Contractor Brochure (2026) aggiornato: mar 2026			21 MB	mar 2026
Control Contractor Brochure (2025) versione A, aggiornato: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versione D, aggiornato: feb 2024	D		14 MB	feb 2024
Control 200 Brochure aggiornato: apr 2019			324 KB	apr 2019

CAD Drawings

	Dimensione	Caricato
CAD Drawings aggiornato: apr 2019	3,45 MB	apr 2019

Compliances

	Dimensione	Caricato
JBL Control Series Passive Speakers DoC aggiornato: dic 2019	179 KB	dic 2019
Control 200 Series Declaration of Conformity aggiornato: ott 2019	92,6 KB	ott 2019

Software

	Versione	Dimensione	Caricato
Distributed System Design (DSD) versione 3.9, aggiornato: nov 2025	3.9	612 KB	nov 2025

Simulation Data

	Dimensione	Caricato
Ease SPK/DLL Files - Full JBL Pro Line aggiornato: mag 2024	21 MB	mag 2024

Ease Data

	Versione	Dimensione	Caricato
Authorized EASE ADDRESS files aggiornato: ago 2021		1,17 MB	ago 2021
Full EASE ADDRESS Software with JBL Speaker Data versione A, aggiornato: dic 2021	A	11,5 MB	dic 2021

Speaker Tunings

	Versione	Dimensione	Caricato
Commercial, CBT, and AWC Tunings 220616 versione A, aggiornato: mag 2023	A	557 KB	mag 2023

Owner's Manuals

	Dimensione	Caricato
Control 226/227 Manual aggiornato: apr 2024	2,3 MB	apr 2024

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB)	47 Hz - 19 kHz
Power Rating	IEC Long-Term System Power Rating: 150 W continuous pink noise (600 W peak), 2 hrs 100 W continuous pink noise (400 W peak), 100 hrs
Transformer Taps	68W, 34W, 17W (& 8.5W @ 70V), plus transformer bypass
Sensitivity	90 dB (1 kHz - 16 kHz)
Coverage Angle	120° conical, constant directivity
Drivers	LF Driver: 165 mm (6.5 inch) HF Driver: compression driver, 25 mm (1 inch) coil
Dimensions (H x Dia)	Ø 330 mm (13 in) round baffle x depth from back of baffle of 246 mm (9.7 in)
Net Weight (each)	9.1 kg (20.0 lb)
Shipping Weight (pair)	23.9 kg (52.5 lb)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 108 dB (top 70V/100V tap)
Impedance	8 ohms (in direct/bypass setting)
Input Connectors	Removable locking connector with screw-down terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm (12.1 in) diameter (cardboard cutout template included)
Included Accessories	Press-in Grille, C-Ring, Tile Rails.
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Accessori

MTC-48TRx12 | Barra per Pannelli Sospesi 4' x 4'

Immagini più grandi

Tile Rail per Pannelli Soffitto 4' x 4'

MTC-48TRx12 è una rail di montaggio accessoria per l'installazione di numerosi altoparlanti da soffitto JBL in pannelli soffitto 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 pollici) in applicazioni di soffitti sospesi.

```html

Può essere utilizzato con qualsiasi diffusore da soffitto JBL dotato del sistema di montaggio con anello C/guida per piastrelle.
Include (al rilascio del prodotto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non per diffusori JBL installati con ponti per piastrelle (come serie CSS, 8138, C227C/CT, modelli serie C300). Contattare il Servizio Clienti JBL Professional per l'elenco di compatibilità più aggiornato.
La scanalatura V invertita fornisce supporto alla griglia della guida per piastrelle in caso di cedimento della piastrella, riducendo al contempo il trasferimento di vibrazioni – e il rumore di rattling – dal sistema di griglia delle piastrelle del soffitto.
Spessore metallico di 1,2 mm (0,05 pollici) che fornisce il supporto aggiuntivo richiesto dalla campata lunga.
Fori di montaggio multipli con anello C. Ulteriori posizioni di fori praticabili dall'installatore.
Un MTC-48TRx12 è un pacco di 12 guide per piastrelle, sufficiente per 6 diffusori (2 per diffusore).

```

Documentazione

MTC-48TRx12 Spec Sheet (revB) [77,2 KB]
