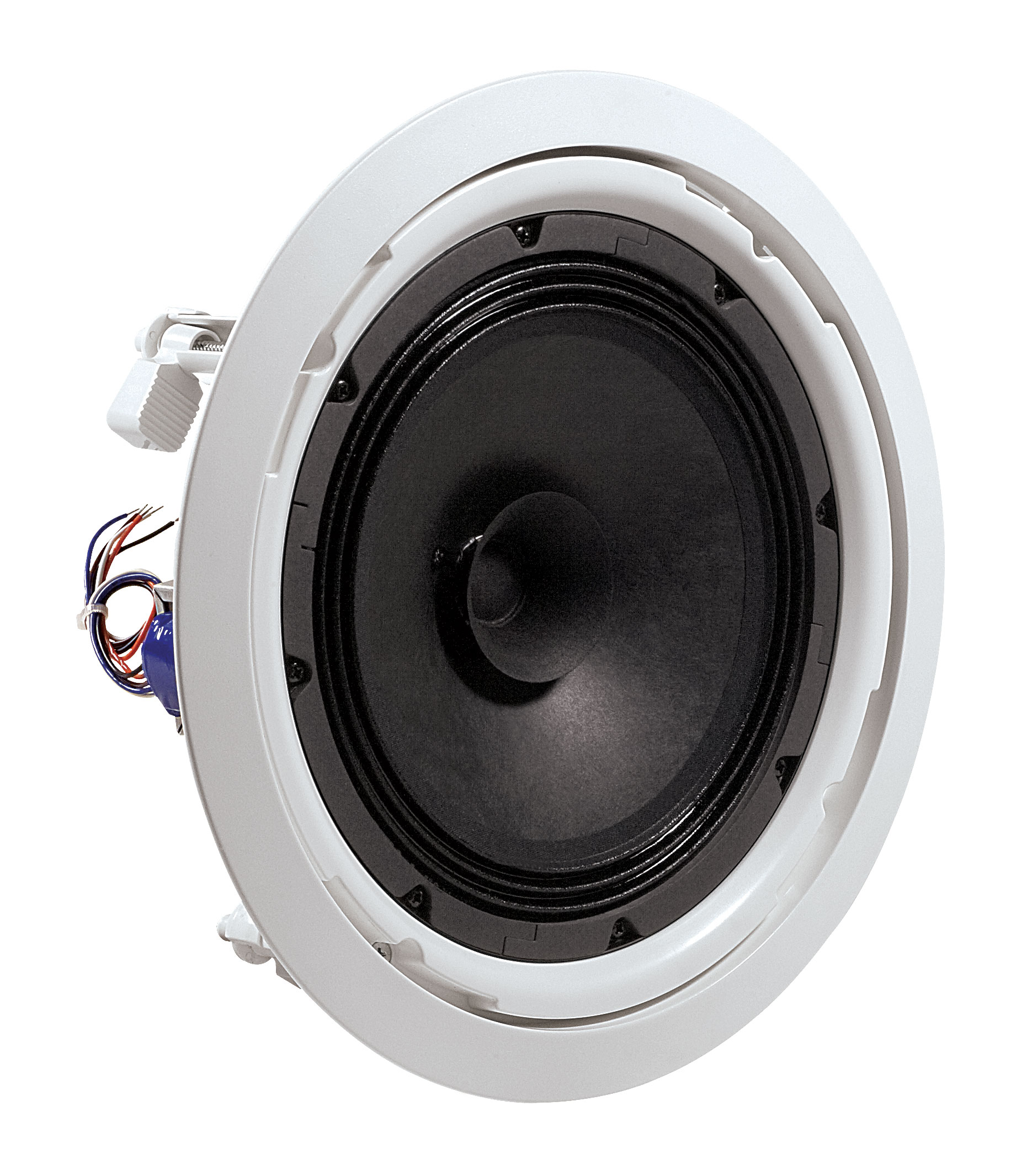

JBL Professional 8128

Gambar Lebih Besar

8-inch, Full-range, In-Ceiling Loudspeaker

The 8128 is a 8-inch, full-range, cost-effective loudspeaker for commercial applications. The 8128 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a back can for installation.

Fitur

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (97 db, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Unduhan

Specifications

	Ukuran	Diunggah
8100 Series Spec Sheet diperbarui: Mar 2021	88,5 KB	Mar 2021

Brochures

	Versi	Bahasa	Ukuran	Diunggah
8100 Series Bochure diperbarui: Okt 2020			820 KB	Okt 2020
Control Contractor Brochure (2024) versi D, diperbarui: Feb 2024	D		14 MB	Feb 2024
JBL Commercial Brochure diperbarui: Apr 2020			1,64 MB	Apr 2020

Compliances

	Ukuran	Diunggah
8100 Series Declaration of Conformity diperbarui: Okt 2020	80,2 KB	Okt 2020

Software

	Versi	Ukuran	Diunggah
Distributed System Design (DSD) versi 3.9, diperbarui: Nov 2025	3.9	612 KB	Nov 2025

Simulation Data

	Versi	Ukuran	Diunggah
JBL Pro ALL CLF Files versi 12-10-21, diperbarui: Mei 2023	12-10-21	24 MB	Mei 2023

Accessories

	Versi	Ukuran	Diunggah
Ceiling Speaker Accessory Guide versi 2026-04, diperbarui: Mei 2026	2026-04	570 KB	Mei 2026

Speaker Tunings

	Versi	Ukuran	Diunggah
Commercial, CBT, and AWC Tunings 220616 versi A, diperbarui: Mei 2023	A	557 KB	Mei 2023

Images

	Ukuran	Diunggah
8128 Hi Res Photo diperbarui: Okt 2020	479 KB	Okt 2020

Quick Start Guides

	Ukuran	Diunggah
Quick Start Guide - JBL 8100 Series diperbarui: Jun 2025	412 KB	Jun 2025

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Suku Cadang & Servis

Spesifikasi

Drivers	8 in (200 mm), Full-range Driver
Frequency Range	50 Hz – 16 kHz
Sensitivity	97 dB (1 kHz – 8 kHz)
Coverage Angle	90° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	11.3 in (287mm) x 4.1in (105mm)
Weight	3lb (1.4kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC-Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	105 dB (top 70V/100V tap)
Color	White
Backcan	No
Baffle/Rim	Plastic
Ceiling Cutout Size	260 mm diameter (10.1 in)
Plenum Usage	Not intended for use in return air plenums

Aksesori

MTC-48TRx12 | Rel Ubin untuk Ubin Plafon 4' x 4'

Gambar Lebih Besar

Tile Rail untuk Ceiling Tiles 4' x 4'

MTC-48TRx12 adalah rel tile aksesori untuk memasang banyak ceiling loudspeaker JBL ke dalam ceiling tiles 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) di aplikasi suspended ceiling.

Dapat digunakan dengan speaker plafon JBL apa pun yang memiliki sistem pemasangan C-ring/tile-rail.
Termasuk (pada peluncuran produk):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Tidak untuk speaker JBL yang dipasang dengan tile bridge (seperti CSS Series, 8138, C227C/CT, C300 Series models). Hubungi JBL Professional Customer Service untuk mendapatkan daftar kompatibilitas terkini.
Alur V terbalik memberikan dukungan ke grid tile rail dalam hal kegagalan tile sambil mengurangi transfer getaran ke – dan bunyi gemerisik dari – sistem grid tile plafon.
Ketebalan logam 1,2 mm (0,05 in) memberikan dukungan tambahan yang diperlukan oleh rentang panjang.
Lubang pemasangan C-ring ganda. Lokasi lubang tambahan dapat dibor oleh installer.
Satu MTC-48TRx12 adalah paket 12 tile rail, cukup untuk 6 speaker (2 per speaker).
