JBL Professional VP7212/95DP

Grandes images

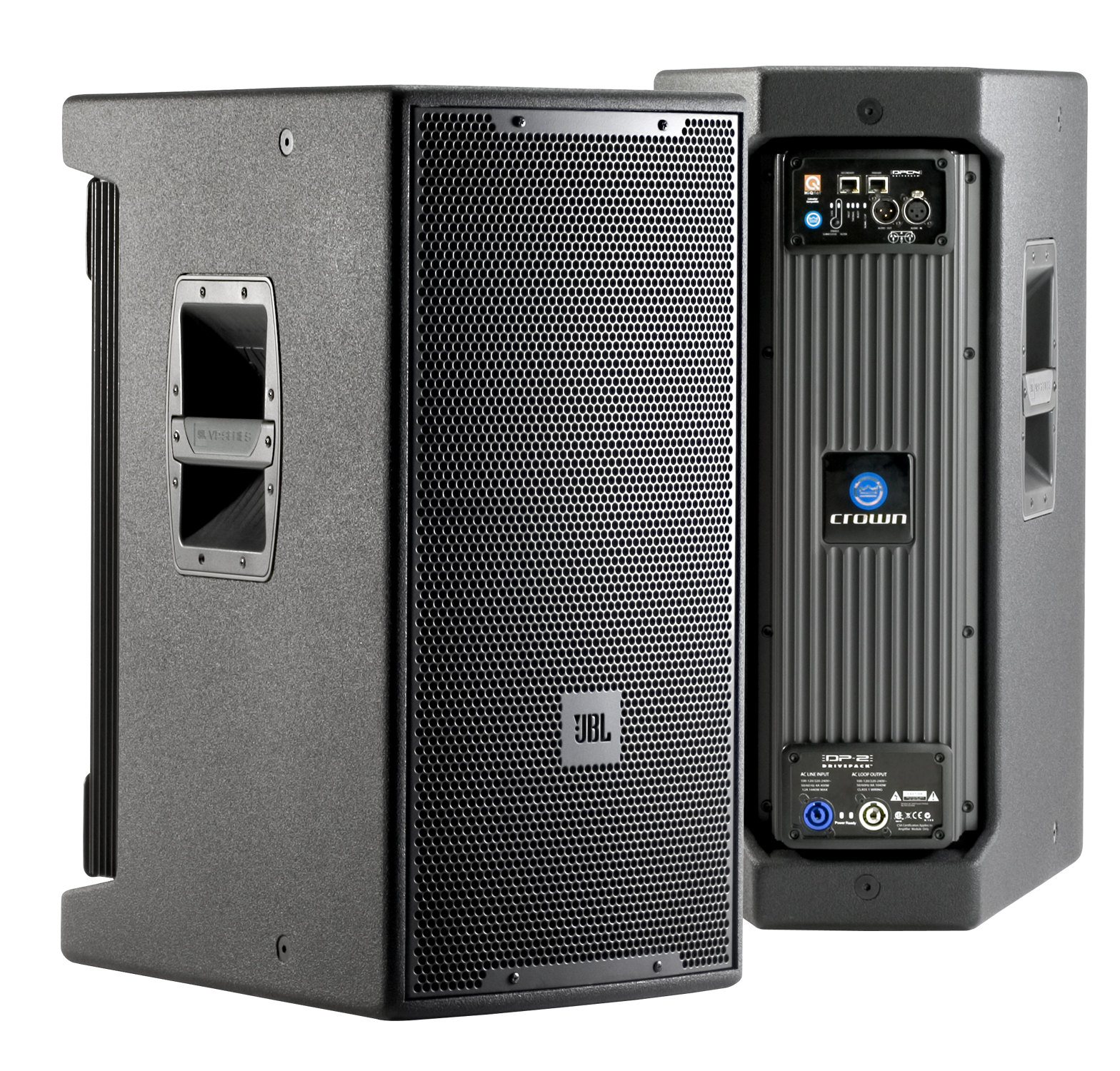

Système de haut-parleurs intégré 2 voies alimenté 12 po

Le VP7212/95DPAN est un système de haut-parleurs intégré 2 voies alimenté 12" offrant une puissance de sortie maximale de 2200 watts, 1100 watts en continu, et un traitement numérique du signal intégré.

Caractéristiques

Powered bi-amplified full-range loudspeaker with JBL DrivePack® technology for portable or installed use.
2200 Watts peak output power, 1100 Watts continuous.
HiQnet compatible; network control.
12-inch Differential Drive low-frequency driver for extended low-frequency output .
90° x 50°coverage.
Stylized and ergonomically designed powder-coated die cast aluminum handles.
Six 3-inch fly track suspension points and fourteen M10 fittings (optional detachable flying fittings and forged eye bolt kits available).

Téléchargements

Documents

	Langue	Taille	Téléchargé
VP Series Brochure mis à jour : avr. 2026		2,73 Mo	avr. 2026
DPDA Input Module Spec Sheet mis à jour : avr. 2026		475 ko	avr. 2026
VP7212/95DP Spec Sheet mis à jour : avr. 2026		1,07 Mo	avr. 2026

Specifications

	Taille	Téléchargé
VP DPDA Spec Sheet mis à jour : juil. 2019	5,85 Mo	juil. 2019
DPDA Input Module Spec Sheet mis à jour : juil. 2019	475 ko	juil. 2019
VP7212-95DP Spec Sheet mis à jour : juil. 2019	896 ko	juil. 2019

Manuals

	Taille	Téléchargé
VP User's Guide mis à jour : oct. 2019	1,54 Mo	oct. 2019

Brochures

	Taille	Téléchargé
VP Series Brochure mis à jour : juil. 2019	2,73 Mo	juil. 2019

CAD Drawings

	Taille	Téléchargé
VP Series mis à jour : oct. 2019	2,54 Mo	oct. 2019
VP7212/64DP/95DP 2D DXF mis à jour : oct. 2019	234 ko	oct. 2019
VP7212/64DP/95DP 2D PDF mis à jour : oct. 2019	53,8 ko	oct. 2019
VP7212/95DP 3D DXF mis à jour : juil. 2019	341 ko	juil. 2019

Simulation Data

	Version	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024		21 Mo	mai 2024
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Ease Data

	Taille	Téléchargé
VP Series Ease Files mis à jour : oct. 2019	261 ko	oct. 2019

Images

	Taille	Téléchargé
VP7212 photo mis à jour : juil. 2019	1,37 Mo	juil. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range	47 Hz to 20 kHz (-10 dB)
Frequency Response	63 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	90°x 50°rotatable waveguide
Directivity Factor (Q)	12.6
Directivity Index (DI)	11 dB
Maximum Peak Output1	136 dB SPL 1m
Low Frequency Section	JBL 2262G, 304mm (12in) dia., 76mm (3in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Line Voltage	50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 14 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	701.8 x 383.8 x 523.5 mm(27.63 x 15.11 x 20.61 in.)
Net Weight	35.4 kg (78 lb)
