JBL Professional MD3

Grandes images

Haut-parleur de graves haute puissance double 15"

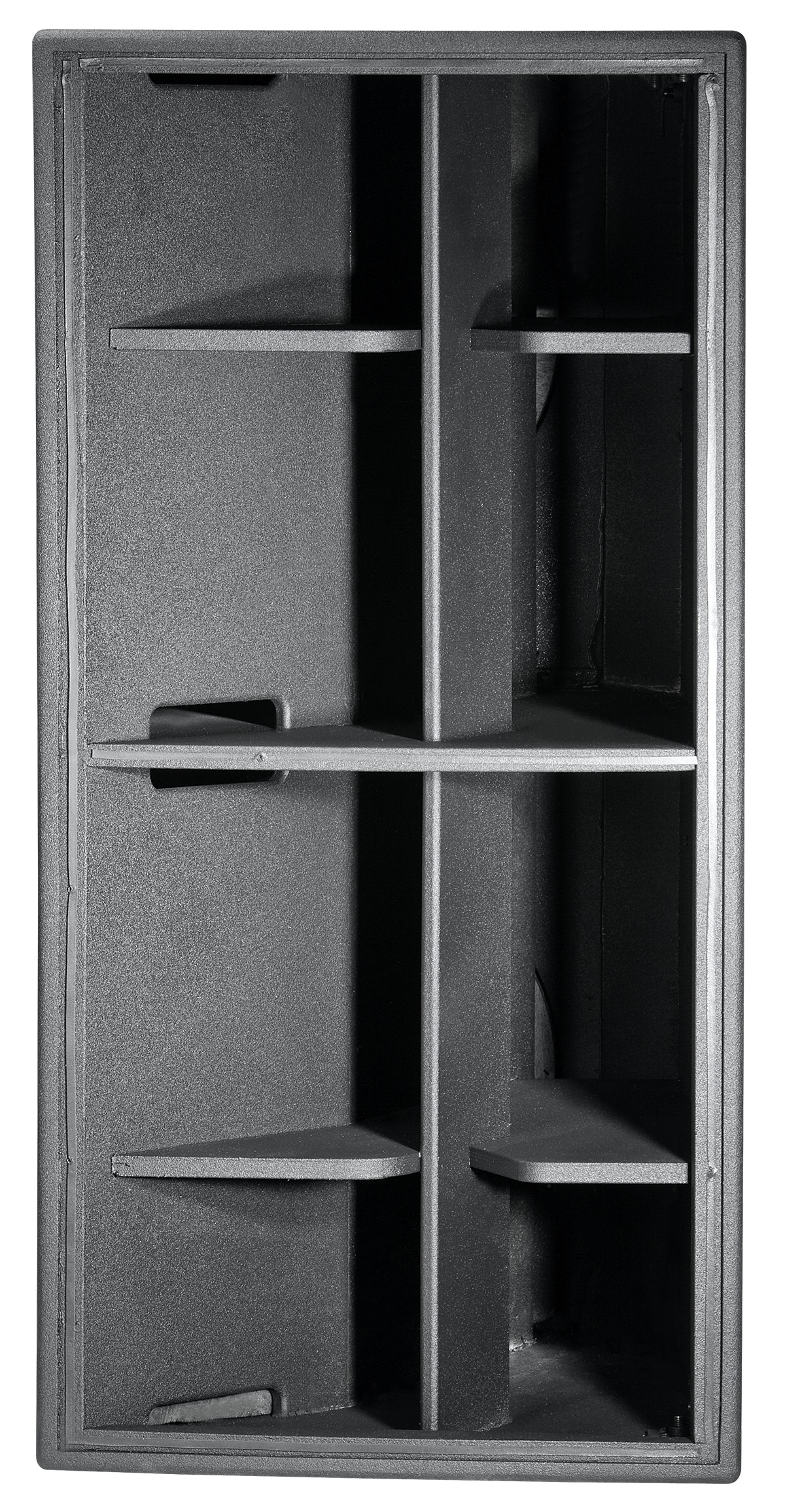

La série Marquis Dance Club de JBL est une famille de systèmes de haut-parleurs de pointe conçue spécifiquement pour le marché des discothèques. Le MD3 est un système de graves double 15" utilisant deux transducteurs Differential Drive 2265H dans une enceinte à pavillon, offrant une réponse en fréquence à haut rendement de 300 Hz jusqu'à 80 Hz. Le MD3 est destiné à être utilisé en association avec le super-tweeter MD1, le système mid-haut MD2 et le système de caisson de graves ultra haut rendement MD7. Lorsque tous les éléments sont combinés, ils forment un système de danse haute énergie à cinq voies avec une fidélité, une clarté et une pureté sans précédent.

Caractéristiques

Dual JBL 2265H 3" dual voice coil – dual magnetic gap Differential Drive® woofers
1600 watts continus bruit rose, 6400 watts puissance crête
Distorsion faible
Haute fidélité

Applications

Discothèques haut de gamme
Partout où la musique de danse haute énergie est requise

Téléchargements

Documents

	Langue	Taille	Téléchargé
Marquis Dance Brochure mis à jour : avr. 2026		538 ko	avr. 2026
MD3 Spec Sheet mis à jour : avr. 2026		461 ko	avr. 2026

Data Sheets

	Taille	Téléchargé
MD3 Spec Sheet mis à jour : oct. 2019	461 ko	oct. 2019

Specifications

	Taille	Téléchargé
Marquis Dance Club Series Spec Sheets mis à jour : juil. 2019	3,97 Mo	juil. 2019

Brochures

	Taille	Téléchargé
Marquis Dance Club Series Brochure mis à jour : juil. 2019	538 ko	juil. 2019

CAD Drawings

	Taille	Téléchargé
Marquis Dance Series Customer Drawings PDF mis à jour : oct. 2019	205 ko	oct. 2019
Marquis Dance Series 3D DXF Drawings mis à jour : oct. 2019	10,4 Mo	oct. 2019
Marquis Dance Series 2D DXF Drawings mis à jour : oct. 2019	612 ko	oct. 2019

Compliances

	Taille	Téléchargé
Marquis Dance Club Series Declaration of Conformity mis à jour : oct. 2019	144 ko	oct. 2019

Speaker Tunings

	Taille	Téléchargé
Marquis Dance Club Series Tunings mis à jour : oct. 2019	1,47 Mo	oct. 2019

Images

	Taille	Téléchargé
MD3 Hi-Res Image 2 mis à jour : juil. 2019	799 ko	juil. 2019
MD3 Hi-Res Image mis à jour : juil. 2019	1,11 Mo	juil. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10dB)	70 - 415 Hz
Power Rating	1600 W (6400 W peak), 2 hrs
Frequency Response (±3 dB)	50 - 310 Hz
Maximum SPL (1m)	136 dB-SPL cont av (142 dB peak)
System Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Nominal Impedance	4 ohms in parallel-drive mode2 x 8 ohms in discrete-drive mode
LF Driver	2 x 2265H, 380 mm (15 in) dia., 75 mm (3 in) Dual Coil Dual Gap neodymium Differential Drive® drivers
Enclosure	Cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	16 points (4 top, 4 bottom, 4 each side), M10 threaded hardware
Finish	Black DuraFlex™ finish

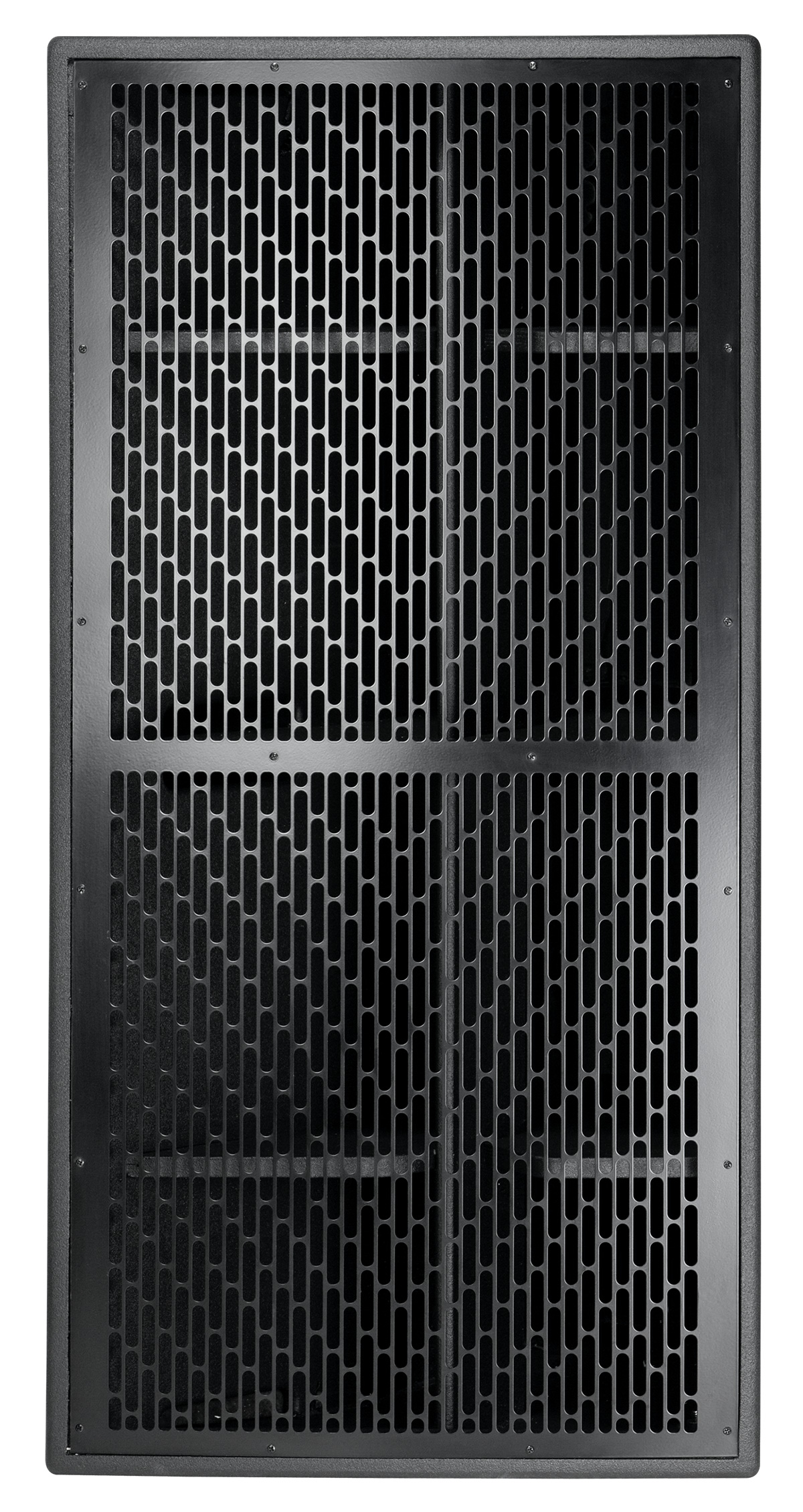

Grille	Powder coated 14 gauge perforated steel
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1143 x 599.8 x 762.5 mm (45 x 22 x 30 in)
Net Weight	73 kg (161 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
