JBL Professional Control 47C/T

Grandes images

Consistent Coverage Extended Bass

The Control 47C/T features extended bass performance with a wide 120° of coverage that allows fewer speakers to cover a large space. Ideal for a wide variety of applications, the Control 47C/T is perfect for settings ranging from restaurant and retail to large casinos and beyond.

Caractéristiques

Proprietary Conical RBI® Technology Provides Wide, Consistent Coverage
Flat Frequency Response and Superior Performance
Large Backcan for Bass Response to 55 Hz
Elegant design fits any décor

Téléchargements

Data Sheets

	Version	Taille	Téléchargé
Control 47C/T Spec Sheet version C, mis à jour : avr. 2020	C	932 ko	avr. 2020

Manuals

	Version	Taille	Téléchargé
Ceiling Speaker Accessory Guide version A, mis à jour : mai 2026	A	127 ko	mai 2026

Brochures

	Version	Langue	Taille	Téléchargé
Control Contractor Brochure (2026) mis à jour : mars 2026			21 Mo	mars 2026
Control Contractor Brochure (2025) version A, mis à jour : mars 2026	A		23 Mo	mars 2026
Control Contractor Brochure (2024) version D, mis à jour : fév. 2024	D		14 Mo	fév. 2024
Control 40 Brochure mis à jour : sept. 2019			716 ko	sept. 2019

CAD Drawings

	Taille	Téléchargé
Control 47CT 3D Drawing mis à jour : oct. 2019	1,7 Mo	oct. 2019
Control 47C/T 2D Drawing mis à jour : avr. 2019	202 ko	avr. 2019

Compliances

	Taille	Téléchargé
Control 40 Series Declaration of Conformity mis à jour : oct. 2019	154 ko	oct. 2019
JBL Control Series Passive Speakers DoC mis à jour : déc. 2019	179 ko	déc. 2019

Software

	Version	Taille	Téléchargé
Distributed System Design (DSD) version 3.9, mis à jour : nov. 2025	3.9	612 ko	nov. 2025

User Guides

	Taille	Téléchargé
Control 40 Users Guide mis à jour : oct. 2020	934 ko	oct. 2020

Accessories

	Taille	Téléchargé
MTC-CS-Teth1 Press-In Grille Safety Tether mis à jour : sept. 2021	204 ko	sept. 2021

Technical Papers

	Langue	Taille	Téléchargé
C40 RBI White Paper mis à jour : août 2021		1,02 Mo	août 2021

Ease Data

	Version	Taille	Téléchargé
Authorized EASE ADDRESS files mis à jour : août 2021		1,17 Mo	août 2021
Full EASE ADDRESS Software with JBL Speaker Data version A, mis à jour : déc. 2021	A	11,5 Mo	déc. 2021

Images

	Taille	Téléchargé

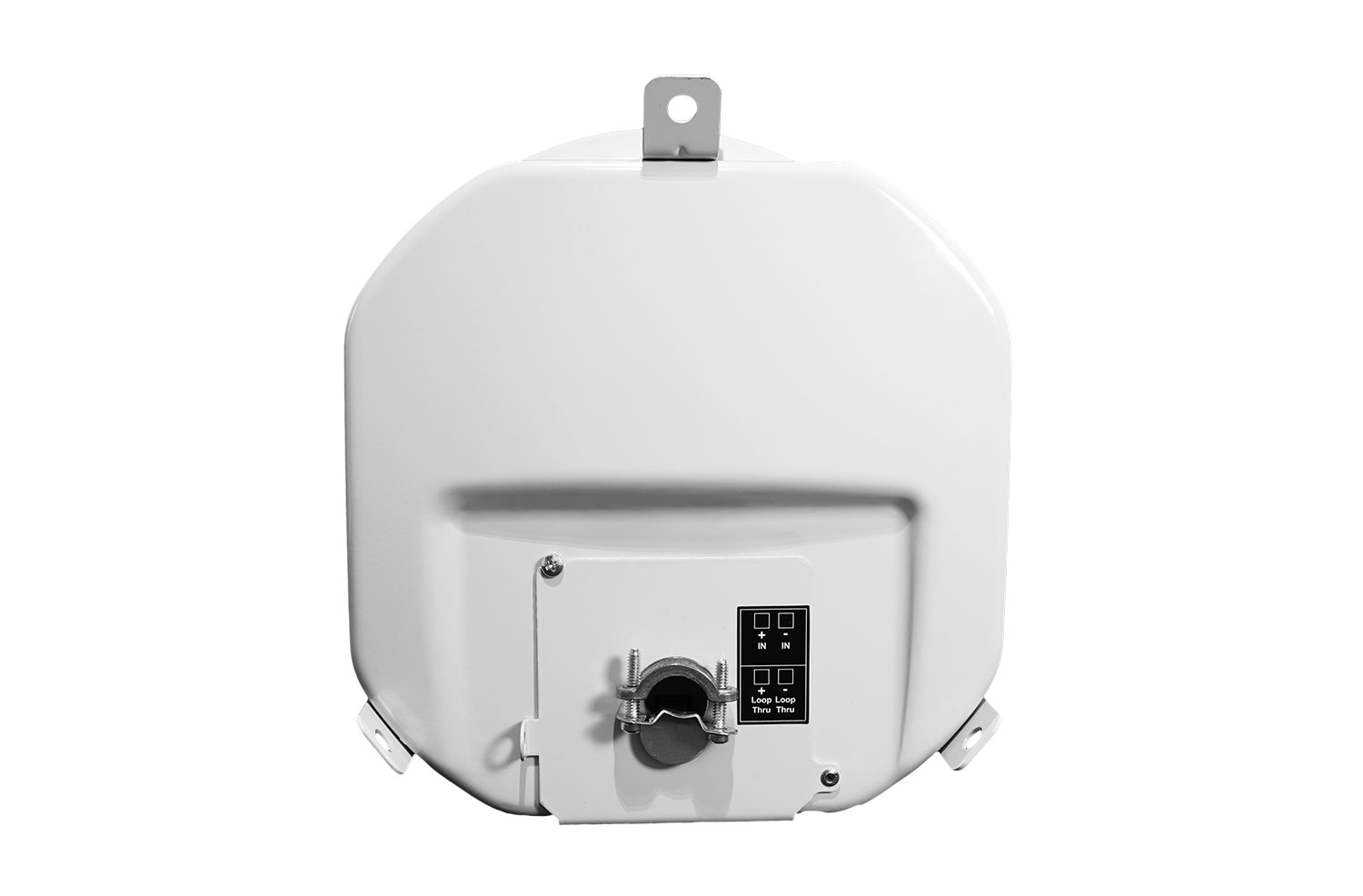

Control 47CT 04 mis à jour : avr. 2019	47,8 ko	avr. 2019

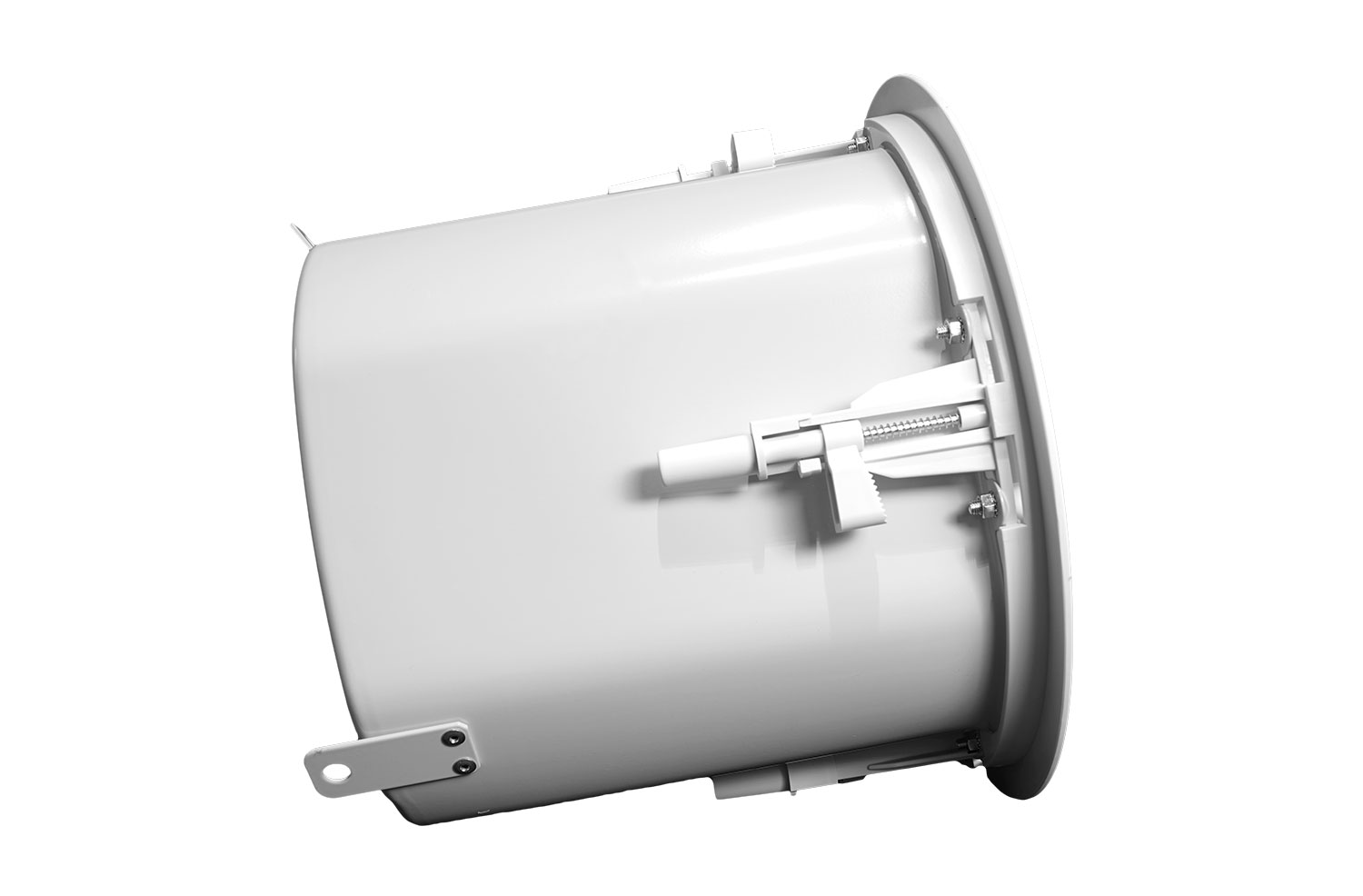

Control 47CT 03 mis à jour : avr. 2019	56,4 ko	avr. 2019

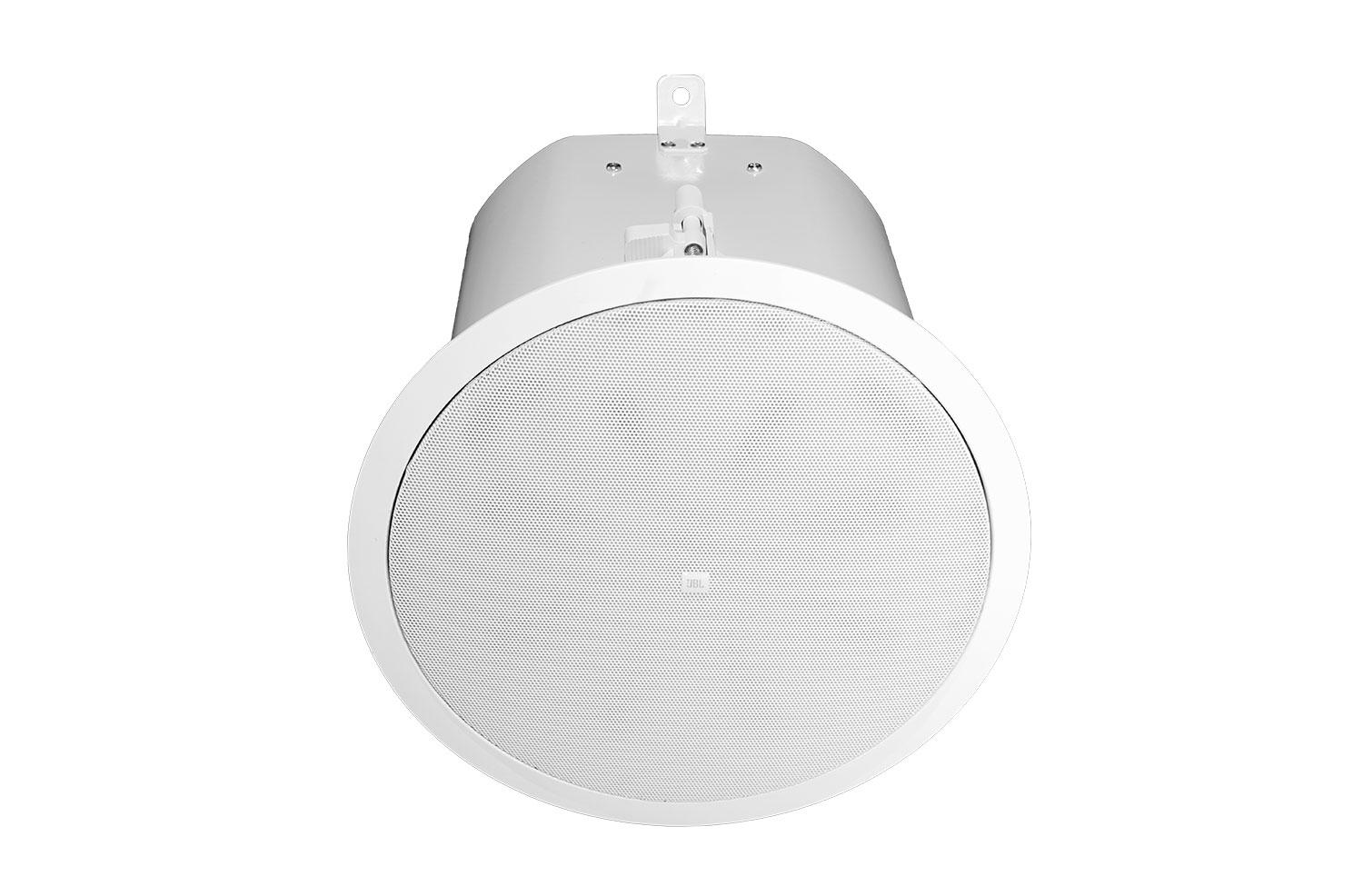

Control 47CT 02 mis à jour : avr. 2019	136 ko	avr. 2019
Control 47CT 01 mis à jour : avr. 2019	60,2 ko	avr. 2019

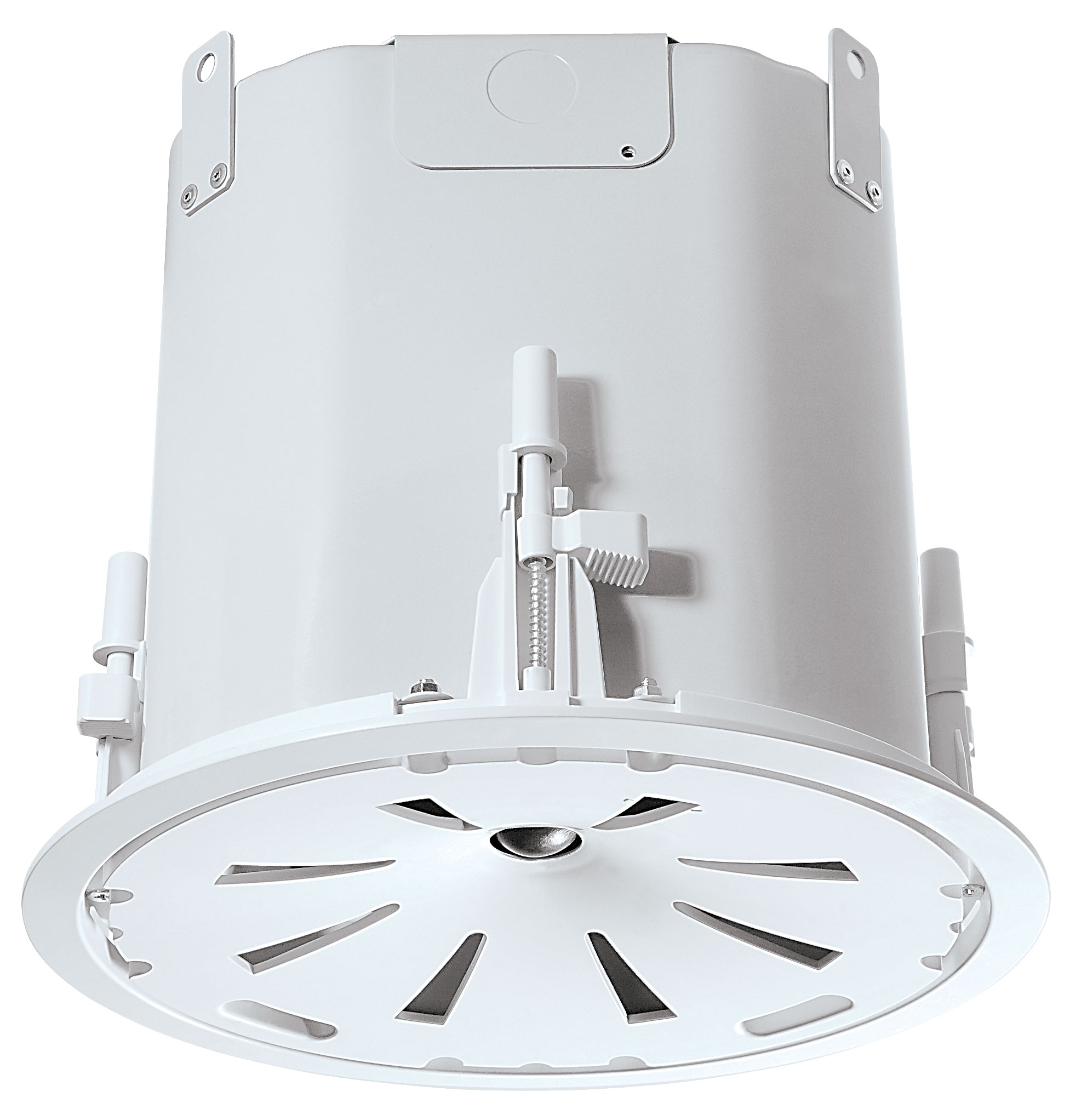

Control 47CT Hi-Res mis à jour : avr. 2019	264 ko	avr. 2019

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range	55 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity	91 dB (1kHz - 16 kHz)
Transformer Taps	60W, 30W, 15W (7.5W at 70V only)
Coverage Angle	120° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	305mm Diameter x 259mm Diameter Depth (12.0 in x 10.2 in)
Maximum SPL (1m)	110 dB (low-impedance, 116 dB peak) 109 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories	MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Accessoires

MTC-48TRx12 | Rail de dalle pour dalles de plafond 4' x 4'

Grandes images

Tile Rail pour dalles de plafond 4' x 4'

MTC-48TRx12 est un rail de dalle accessoire permettant d'installer plusieurs haut-parleurs de plafond JBL dans des dalles de plafond de 4 pi sur 4 pi
(1200 x 1200 mm; 48 x 48 pouces) dans les applications de plafonds suspendus.

```html

Peut être utilisé avec n'importe quel haut-parleur de plafond JBL disposant du système de montage C-ring/rail de dalle.
Comprend (à la sortie du produit):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non destiné aux haut-parleurs JBL qui s'installent avec des ponts de dalle (comme la série CSS, 8138, C227C/CT, modèles série C300). Contactez JBL Professional Customer Service pour la liste de compatibilité la plus à jour.
La rainure V inversée assure le support du rail de grille de dalle en cas de défaillance de la dalle tout en réduisant le transfert de vibrations vers – et les bruits de cliquetis provenant du – système de grille de dalle de plafond.
L'épaisseur du métal de 1,2 mm (0,05 po) offre le support supplémentaire requis par la grande portée.
Plusieurs trous de montage C-ring. Les emplacements de trous supplémentaires peuvent être percés par l'installateur.
Un MTC-48TRx12 est un lot de 12 rails de dalle, suffisant pour 6 haut-parleurs (2 par haut-parleur).

```
