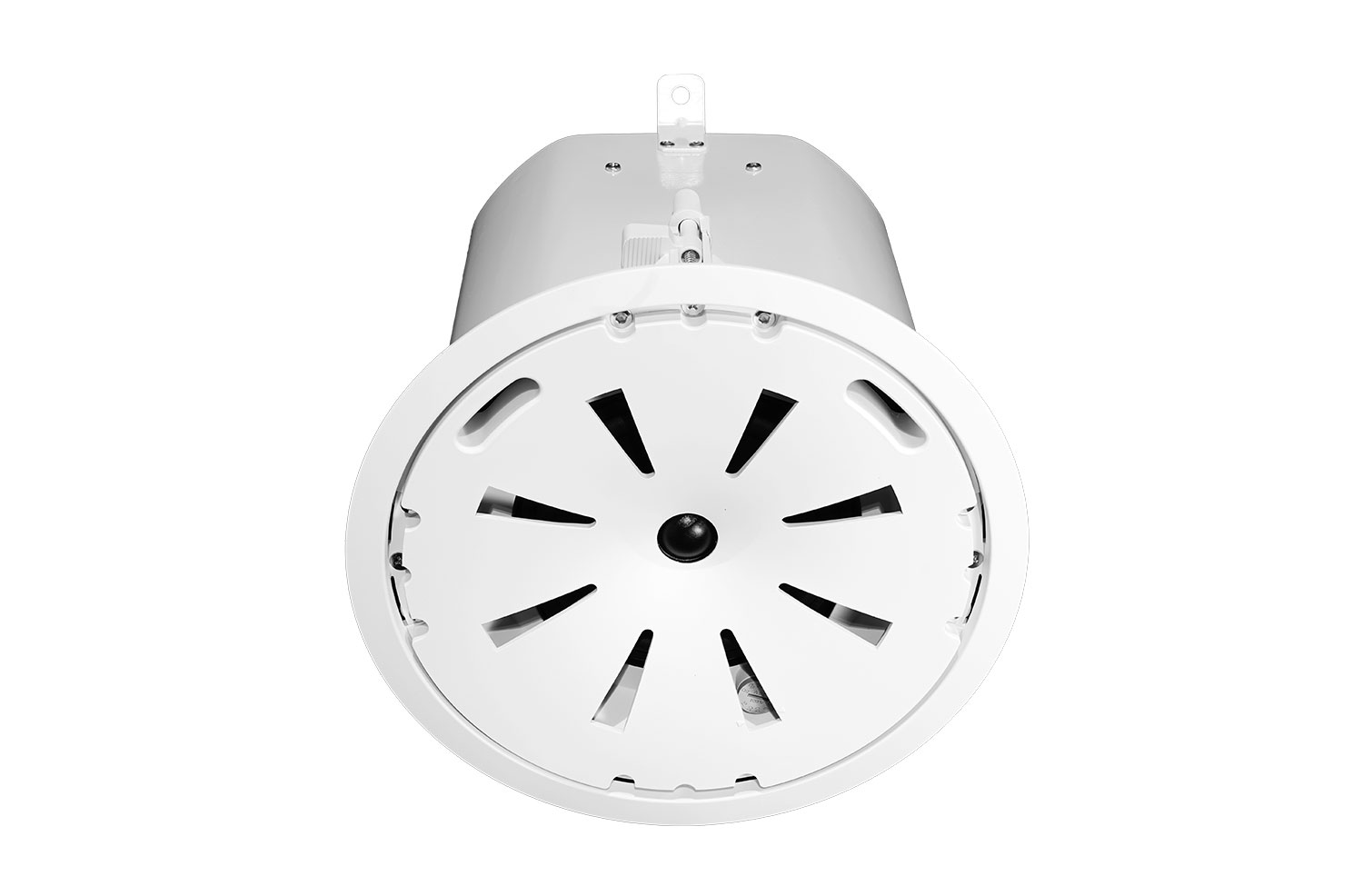

Control 47C/T

Couverture homogène Basses étendues

Control 47C/T
Grandes images

Couverture Uniforme et Basses Étendues

Le Control 47C/T offre des performances de basses étendues avec une couverture large de 120° qui permet à un moins grand nombre de haut-parleurs de couvrir un grand espace. Idéal pour une grande variété d'applications, le Control 47C/T est parfait pour des environnements allant du restaurant et du commerce de détail aux grands casinos et au-delà.

Caractéristiques

  • La technologie Conical RBI® propriétaire offre une couverture large et homogène
  • Réponse en fréquence linéaire et performances supérieures
  • Grand pavillon pour une réponse graves jusqu'à 55 Hz
  • Design élégant s'adapte à tous les décors

Téléchargements

Data Sheets
  Version Taille Téléchargé
file type icon Control 47C/T Spec Sheet
version C, mis à jour : avr. 2020
932 ko avr. 2020
Manuals
  Version Taille Téléchargé
file type icon Ceiling Speaker Accessory Guide
version A, mis à jour : mai 2026
127 ko mai 2026
Brochures
  Version Langue Taille Téléchargé
file type icon Control Contractor Brochure (2026)
en mis à jour : mars 2026
  en  21 Mo mars 2026
file type icon Control Contractor Brochure (2025)
en version A, mis à jour : mars 2026
en  23 Mo mars 2026
file type icon Control Contractor Brochure (2024)
en version D, mis à jour : fév. 2024
en  14 Mo fév. 2024
file type icon Control 40 Brochure
mis à jour : sept. 2019
    716 ko sept. 2019
CAD Drawings
  Taille Téléchargé
file type icon Control 47CT 3D Drawing
mis à jour : oct. 2019
1,7 Mo oct. 2019
file type icon Control 47C/T 2D Drawing
mis à jour : avr. 2019
202 ko avr. 2019
Compliances
  Taille Téléchargé
154 ko oct. 2019
file type icon JBL Control Series Passive Speakers DoC
mis à jour : déc. 2019
179 ko déc. 2019
Software
  Version Taille Téléchargé
Windows download icon Distributed System Design (DSD)
version 3.9, mis à jour : nov. 2025
3.9   612 ko nov. 2025
User Guides
  Taille Téléchargé
file type icon Control 40 Users Guide
mis à jour : oct. 2020
934 ko oct. 2020
Accessories
  Taille Téléchargé
204 ko sept. 2021
Technical Papers
  Langue Taille Téléchargé
file type icon C40 RBI White Paper
en mis à jour : août 2021
en  1,02 Mo août 2021
Ease Data
  Version Taille Téléchargé
file type icon Authorized EASE ADDRESS files
mis à jour : août 2021
  1,17 Mo août 2021
file type icon Full EASE ADDRESS Software with JBL Speaker Data
version A, mis à jour : déc. 2021
11,5 Mo déc. 2021
Images
  Taille Téléchargé
file type icon Control 47CT 04
mis à jour : avr. 2019
47,8 ko avr. 2019
file type icon Control 47CT 03
mis à jour : avr. 2019
56,4 ko avr. 2019
file type icon Control 47CT 02
mis à jour : avr. 2019
136 ko avr. 2019
file type icon Control 47CT 01
mis à jour : avr. 2019
60,2 ko avr. 2019
file type icon Control 47CT Hi-Res
mis à jour : avr. 2019
264 ko avr. 2019
Speaker Tunings
  Version Taille Téléchargé
file type icon Commercial, CBT, and AWC Tunings 220616
version A, mis à jour : mai 2023
557 ko mai 2023

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range 55 Hz - 20 kHz
Power Rating IEC System Long-Term Ratings (low-Z direct):
150 Watts Continuous Program Power
75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity 91 dB (1kHz - 16 kHz)
Transformer Taps 60W, 30W, 15W (7.5W at 70V only)
Coverage Angle 120° conical, constant directivity
Impedance 8 ohms (in bypass mode)
Drivers LF Driver: 165 mm (6.5 in)
HF Driver: 25 mm (1 in)
Input Connectors Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs Three, on top panel
Dimensions (Diameter x Depth) 305mm Diameter x 259mm Diameter Depth (12.0 in x 10.2 in)
Maximum SPL (1m) 110 dB (low-impedance, 116 dB peak)
109 dB (top 70V/100V tap)
Color White
Safety Agency Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan formed steel (included "blind-mount")
Baffle/Rim ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size 282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage Yes, backcan included

Accessoires

MTC-48TRx12 | Rail de dalle pour dalles de plafond 4' x 4'
MTC-48TRx12 Main photo
Grandes images
MTC-48TRx12 detail thumbnail #1

Tile Rail pour dalles de plafond 4' x 4'

MTC-48TRx12 est un rail de dalle accessoire permettant d'installer plusieurs haut-parleurs de plafond JBL dans des dalles de plafond de 4 pi sur 4 pi
(1200 x 1200 mm; 48 x 48 pouces) dans les applications de plafonds suspendus.

```html
  • Peut être utilisé avec n'importe quel haut-parleur de plafond JBL disposant du système de montage C-ring/rail de dalle.
    Comprend (à la sortie du produit):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Non destiné aux haut-parleurs JBL qui s'installent avec des ponts de dalle (comme la série CSS, 8138, C227C/CT, modèles série C300). Contactez JBL Professional Customer Service pour la liste de compatibilité la plus à jour.
  • La rainure V inversée assure le support du rail de grille de dalle en cas de défaillance de la dalle tout en réduisant le transfert de vibrations vers – et les bruits de cliquetis provenant du – système de grille de dalle de plafond.
  • L'épaisseur du métal de 1,2 mm (0,05 po) offre le support supplémentaire requis par la grande portée.
  • Plusieurs trous de montage C-ring. Les emplacements de trous supplémentaires peuvent être percés par l'installateur.
  • Un MTC-48TRx12 est un lot de 12 rails de dalle, suffisant pour 6 haut-parleurs (2 par haut-parleur).
```
