JBL Professional ASB7118

Grandes images

Ultra Long Excursion High Power 18-inch Subwoofer

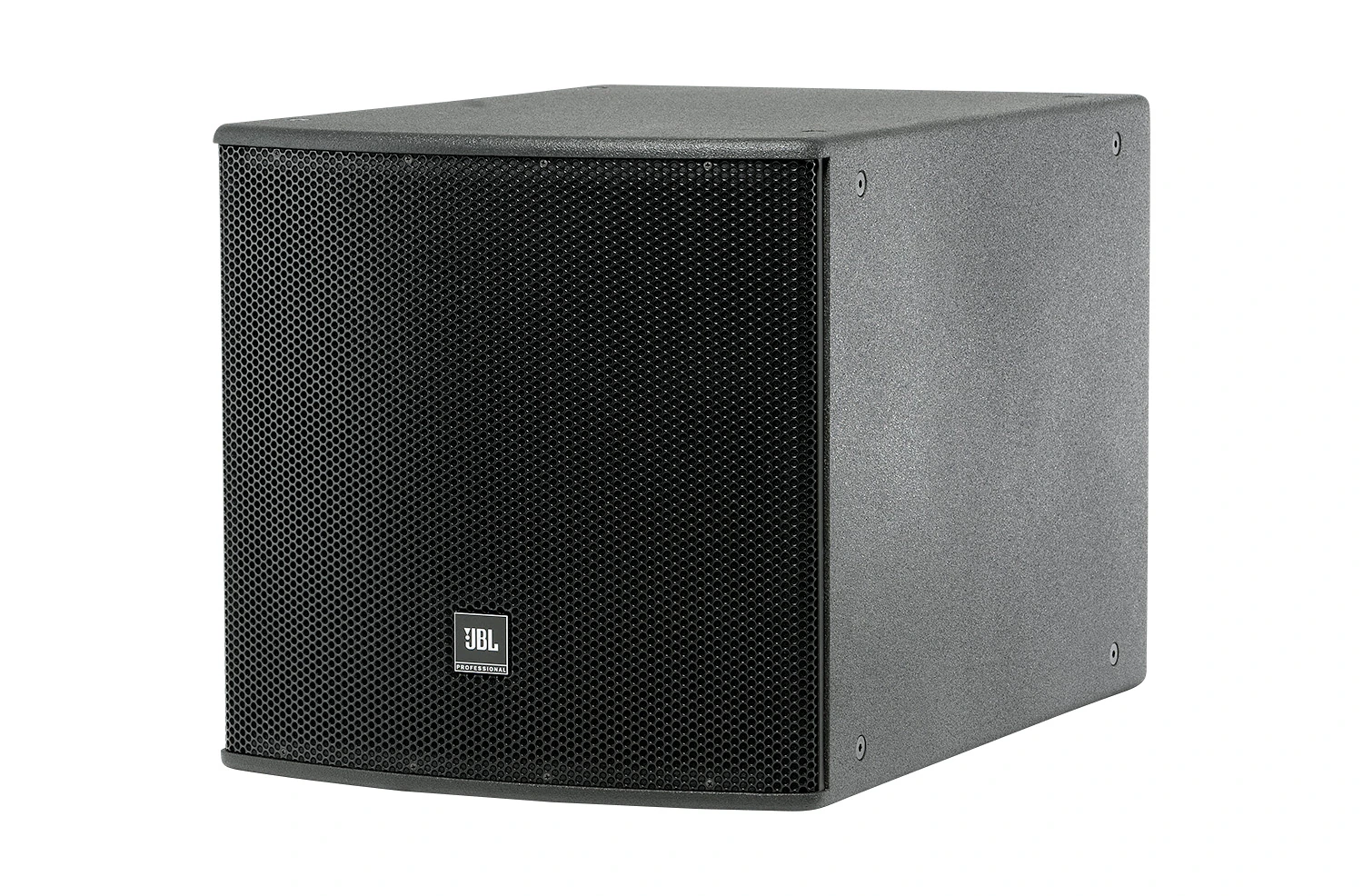

The ASB7118 is a high power, lightweight front-loaded vented subwoofer enclosure housing JBL’s exclusive 2269H Ultra Long Excursion 18" Differential Drive® woofer. This woofer features neodymium magnet, dual voice coils and dual gaps, JBL’s exclusive Vented Gap Cooling™ and ultra robust composite cone for high excursion and extra long life. Woofer is capable of a peak-to-peak maximum excursion of 89 mm (3.5").

Caractéristiques

Transducteur 2269H 18" Differential Drive® à bobine mobile double et entrefer double, aimant néodyme
2000 watts continus bruit rose,
capacité de puissance crête de 8000 watts
Excursion ultra longue
Grande zone d'évent pour un haut rendement avec faible distorsion
Ensemble d'accordage FIR adapte le profil de phase aux modèles large bande
Pour les applications empilées au sol ou suspendues dans des baies autonomes ou en combinaison avec d'autres
produits de la série AE

Pour améliorer la fiabilité dans les conditions météorologiques et réduire l'infiltration d'eau, les dimensions du coffret des modèles WRC & WRX peuvent différer des dimensions du modèle standard. Contactez CustomAudio@harman.com pour les dessins et/ou les informations de dimension des modèles WRC & WRX.

Téléchargements

Specifications

	Taille	Téléchargé
ASB7118 Spec Sheet mis à jour : déc. 2020	518 ko	déc. 2020

Manuals

	Version	Langue	Taille	Téléchargé
Weather Resistant Configurations version A, mis à jour : mai 2023	A		86,1 ko	mai 2023
AE/PD Connector Pinout Guide mis à jour : oct. 2019			8,25 ko	oct. 2019

Brochures

	Taille	Téléchargé
AM Brochure mis à jour : oct. 2020	1,54 Mo	oct. 2020
AE Series Brochure mis à jour : oct. 2020	4,05 Mo	oct. 2020

CAD Drawings

	Version	Taille	Téléchargé
AE Series - Revit/BIM Files version 11.0, mis à jour : juil. 2024	11.0	730 ko	juil. 2024
AE Series - Customer Drawings version 2.0, mis à jour : mai 2024	2.0	2,69 Mo	mai 2024
AE Series - WR Models Customer Drawings version 3.0, mis à jour : avr. 2026	3.0	3,8 Mo	avr. 2026

Compliances

	Taille	Téléchargé
AE Series ASB - Declaration of Conformity mis à jour : juil. 2024	93,5 ko	juil. 2024

Preset Libraries

	Taille	Téléchargé
AE Series DCi Series Preset Library mis à jour : mai 2024	471 ko	mai 2024

Application Guides

	Langue	Taille	Téléchargé
Directional Bass Using 3-Element Arrays mis à jour : août 2021		570 ko	août 2021

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10dB)	22 Hz - 1 kHz
Frequency Response (±3 dB)	34 Hz - 1 kHz
Transducer Power Rating (AES)	2000 W (8000 W peak), 2 hrs
System Power Rating	1200 W (4800 W peak), 100 hrs.
Maximum SPL (1m)	25 Hz - 200 Hz: 129 dB-SPL cont avg (135 dB peak)
System Sensitivity	25 Hz - 200 Hz: 96 dB-SPL, 1W (2.83V) @ 1m
Nominal Impedance	8 ohms
LF Driver	1 x 2269H, 460 mm (18 in) dia., 100 mm (4 in) Dual Coil Dual Gap neodymium Differential Drive® VGC™ driver
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	16 points (4 top, 4 bottom, 4 each side) M10 threaded hardware
Finish	Black DuraFlex™ finish. White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Environmental	Mil-Std 810; IP-x3 per IEC529.
Dimensions (H x W x D in vertical orientation)	546 x 560 x 815 mm(21.5 x 22.0 x 32.1 in)
Net Weight (each)	42.9 kg (94.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
Nominal LF Driver Impedance	8 ohms
