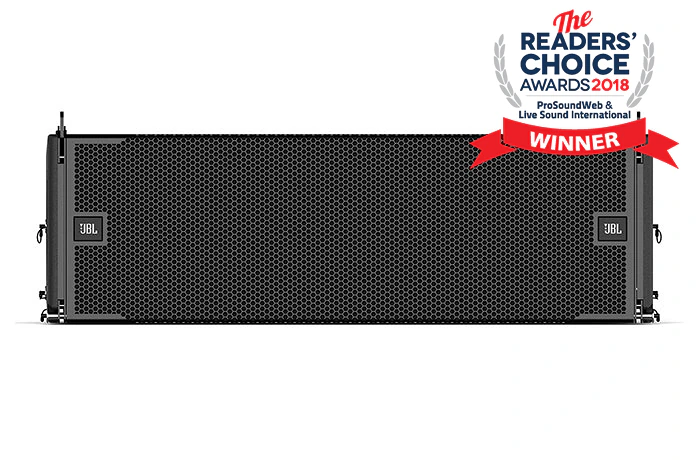

VTX A12

Altavoz de Matriz Lineal Doble de 12 Pulgadas | Dispersión de 90 Grados

VTX A12
Imágenes más grandes

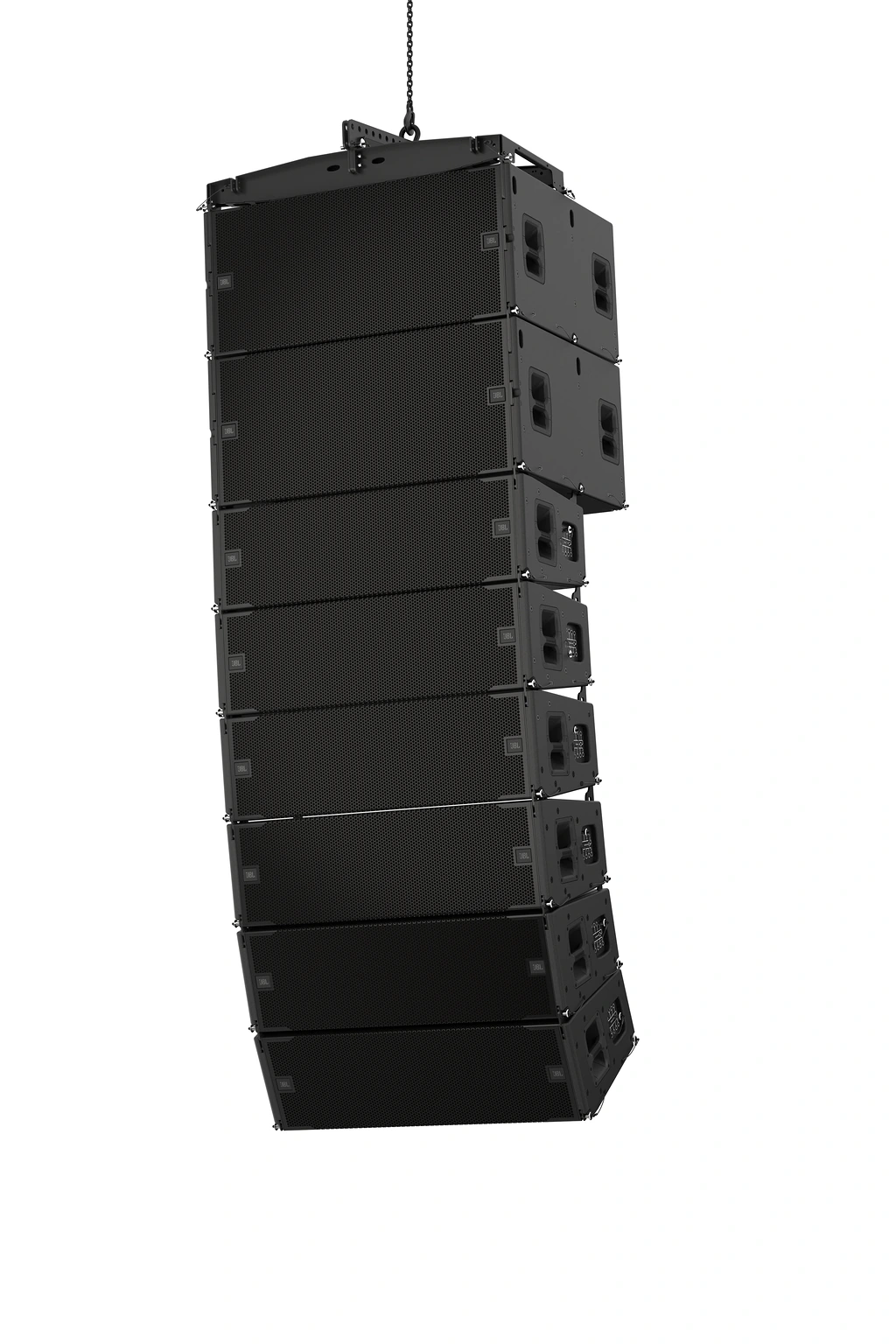

Altavoz de Matriz Lineal Dual de 12" de Nueva Generación

JBL VTX A12 es una solución completa de sonido en directo para aplicaciones de giras medianas a grandes y instalaciones fijas de alta gama. VTX A12 fue diseñado desde cero para abordar los desafíos únicos de las empresas de alquiler, ingenieros de FOH y equipos de producción de sonido en directo. La tecnología de transductores JBL de nueva generación y un diseño de guía de ondas de alta frecuencia ofrecen un rendimiento, sensibilidad y cobertura inigualables. Un mecanismo de rigging patentado por JBL y un sistema de suspensión rediseñado cotizan el despliegue y la configuración. Y los refinamientos en el diseño físico maximizan la confiabilidad y la versatilidad, mientras minimizan el tamaño y reducen dramáticamente el peso. VTX A12 no es solo una matriz lineal superior, es una forma completamente nueva de abordar el sonido en directo.



Características

  • Nuevos y mejorados transductores JBL para el mejor rendimiento por peso
  • Sección de HF innovadora que integra el tapón de fase y la guía de onda para alta sensibilidad y linealidad incluso a altos niveles de salida
  • Radiation Boundary Integrator® (RBI) rediseñado para reducir la difracción en el borde del bocina, mejorar la sensibilidad de LF, disminuir la distorsión y cobertura de 90 grados hasta 250 Hz
  • Sección de LF de próxima generación, incluyendo woofers Differential Drive que definen la industria, con un diseño de doble imán y doble bobina de voz para una excursión lineal ampliada
  • Mejor rigging de su clase para un despliegue rápido y optimizado
  • Rejilla de cara completa para una superior resistencia a la intemperie y estética refinada
  • Nuevo carro de transporte y marco para facilitar el transporte y la configuración
  • Optimizaciones en todo el diseño para eficiencia de espacio y reducción de peso mientras se mejora el rendimiento simultáneamente
  • Total integración con el software de control y predicción del sistema JBL
  • Diseño liviano


Reseñas

"I just finished mixing the show, on the VTX A12. Killer set, everything sounded amazing and I feel like the crowd loved it."
—Reiley Brinser (FOH Engineer Ozomatli)

"Let’s be honest.  JBL is #1 on my list of preferred PA’s and I prefer a loudspeaker that is honest to my mix and the band.  I never run out of headroom, punch or clarity with JBL."
—Chris "Cookie" Hoff (FOH for Styx)

"Using the VTX A-12 at summer fest was a lot of fun its sounded great. Nick did a fantastic job tuning the pa for the venue. I tuned REO into the pa in about 2 minutes, really had a good time."
—Joe Walsh (FOH REO Speedwagon)

"Mixing in the box is only as good as the speaker at the end of the chain. The JBL VTX-A system I encountered at Summerfest created a beautiful experience. The sound matched the excitement in the air while the deep bass response surrounded and kept us all grounded."
—Timothy Burkhead (FOH Engineer Leon Bridges)

"The VTX A12 has the clarity and plenty of volume that I needed.  Also, the new B28 Subs had enough low end to shake the crowd.  It is a very balanced rig that you can run hard. JBL has never let me down."
—Matthew Stevens (FOH Engineer Better Than Ezra)

"As I pulled up in the bus to Summerfest, I saw our stage. Even from afar, I saw the distinct shape of the JBL A12 and I knew It was going to be a good day. The power, signature, and coverage was excellent. "
— Ken "Pooch" Van Druten (FOH Engineer)

Descargas

Specifications
  Versión Idioma Tamaño Subido
file type icon VTX A12 Spec Sheet
en versión E, actualizado: dic 2020
E  en  529 KB dic 2020
Manuals
  Versión Idioma Tamaño Subido
file type icon VTX A12 User Manual
en versión D, actualizado: jul 2023
D  en  8,43 MB jul 2023
file type icon VTX A12 Rigging Manual
en versión D, actualizado: jul 2023
D  en  47,8 MB jul 2023
Brochures
  Versión Idioma Tamaño Subido
file type icon VTX A12 System Brochure
en versión 1.0, actualizado: dic 2020
1.0  en  13,6 MB dic 2020
CAD Drawings
  Versión Tamaño Subido
file type icon VTX A12 Customer Drawings
versión 1.0, actualizado: dic 2020
1.0  719 KB dic 2020
file type icon VTX A12 Revit/BIM Files
versión 2.0, actualizado: jul 2024
2.0  33,3 MB jul 2024
file type icon VTX A12 Sketchup File
versión 2.0, actualizado: jul 2022
2.0  2,52 MB jul 2022
Software
  Tamaño Subido
download icon for Venue Synthesis Venue Synthesis
publicado: ene 2025
ene 2025
download icon for Performance Manager 3 Performance Manager 3
publicado: jul 2024
jul 2024
Ease Data
  Versión Tamaño Subido
file type icon VTX A12 EASE GLL
versión 1.1, actualizado: dic 2020
1.1  10,5 MB dic 2020
Preset Libraries
  Versión Tamaño Subido
file type icon VTX A12 iTech HD Preset Library
versión 1.2, actualizado: jul 2024
1.2  1,56 MB jul 2024
Service Notes
  Versión Idioma Tamaño Subido
file type icon VTX A12 Spare Parts
en versión C, actualizado: abr 2026
C  en  65,4 KB abr 2026

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB) 46 Hz - 19k Hz (Preset: VTX A12)
Horizontal Coverage (-6 dB) 90 degrees nominal (250 Hz - 18k Hz)
SPL MÁXIMO 146 dB (Preset: VTX A12)
System Amplification Crown Audio I-Tech HD
Impedancia nominal LF: 2x 8 ohms
MF: 8 ohms
HF: 8 ohms
LF Driver (2) JBL 2264H 12-inch Neodymium Differential Drive® woofer
MF Driver (4) JBL 2165H 5.5-inch Neodymium Differential Drive® woofer
HF Driver (3) JBL 2423K 2-inch annular diaphragm compression driver
Enclosure Finnish birch plywood, Black DuraFlex finish, integral recessed handles
Suspension / Mounting High-grade steel with anti-corrosion coating, captive suspension plates, quick release pins, auto-locking mechanism for setting angles
Inter-enclosure Angle 0.25 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 8 | 10
Dimensions (H x W x D) 330 mm x 1118 mm x 495 mm
13 in x 44 in x 19.5 in
Net Weight (each) 60.8 kg (134 lbs)

Accesorios

VTX A12 AF | Marco de Matriz
VTX A12 AF Main photo
Imágenes más grandes
VTX A12 AF detail thumbnail #1 VTX A12 AF detail thumbnail #2 VTX A12 AF detail thumbnail #3 VTX A12 AF detail thumbnail #4
Aspectos destacados:
  • Compatible con hasta (24) recintos VTX A12
  • Opciones de punto de levante único, frontal a trasero o lado a lado
  • Resolución de punto de levante de 0,5 grados
  • Posición de almacenamiento integrada para barra de extensión
  • Incluye (1) barra de extensión VTX A12 AF EB
  • Compatible con inclinómetros láser de terceros
  • Tamaño de eslabón compatible: 5/8 pulgadas
Incluido:
  • (1) VTX A12 AF
  • (1) Barra de extensión
  • (1) Soporte láser
  • (3) Eslabón de 5/8 pulgadas
Documentación
VTX A12 AF EB | Barra de Extensión del Marco Matriz
VTX A12 AF EB Main photo
Imágenes más grandes
VTX A12 AF EB detail thumbnail #1 VTX A12 AF EB detail thumbnail #2 VTX A12 AF EB detail thumbnail #3 VTX A12 AF EB detail thumbnail #4
Características destacadas:
  • Barra de extensión para usar con VTX A12 AF
  • Opciones de punto de cuelgue simple, frontal-trasero o lado a lado
  • Resolución de punto de cuelgue de 0,5 grados
  • Diseño ligero
  • Tamaño de grillete compatible: 5/8 in
Incluido:
  • (1) VTX A12 AF EB
  • (3) Grilletes de 5/8 in
  • (4) Soportes de fijación de barra de extensión
  • (1) Juego de tornillos para instalación de soporte
Documentación

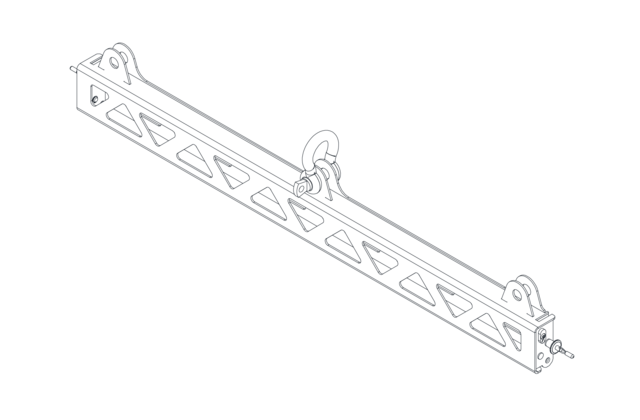

VTX A12 SB | Barra de Suspensión
VTX A12 SB Main photo
Imágenes más grandes
VTX A12 SB detail thumbnail #1 VTX A12 SB detail thumbnail #2 VTX A12 SB detail thumbnail #3 VTX A12 SB detail thumbnail #4
Highlights:
  • Suspension Bar accessory for VTX A12
  • Used for pull-back applications
  • Support for suspending VTX A12
  • Support for up to (18) VTX A12 enclosures
  • Lightweight design
  • Color: black
  • Shackle Size: 5/8 in
Included:
  • (1) Suspension Bar
  • (1) 5/8 in Shackle
Documentación
VTX DELTA | Placa Delta
VTX DELTA Main photo
Imágenes más grandes
VTX DELTA detail thumbnail #1 VTX DELTA detail thumbnail #2 VTX DELTA detail thumbnail #3 VTX DELTA detail thumbnail #4

Highlights:

  • High-quality universal delta plate accessory
  • Support for up to (24) JBL Line Array enclosures
  • Allows for up to +/- 10-degrees of horizontal adjustment
  • Lightweight design
  • Recommended point spacing: 1 meter (3.3 ft)
Included:
  • (1) VTX Delta
  • (3) 5/8 in Shackles
Documentación

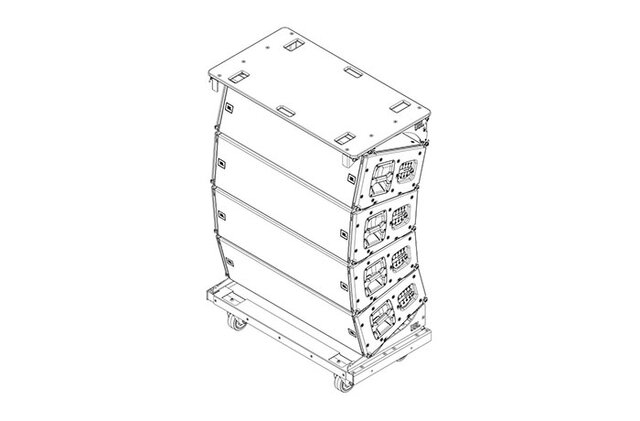

VTX A12 VT | Transportador Vertical
VTX A12 VT Main photo
Imágenes más grandes
VTX A12 VT detail thumbnail #1 VTX A12 VT detail thumbnail #2 VTX A12 VT detail thumbnail #3 VTX A12 VT detail thumbnail #4
Destacados:
  • Carrito de transporte vertical para (4) cajas VTX A12
  • Dimensiones compatibles con camiones
  • Incluye tapa dura para apilamiento fácil
  • Características de apilamiento integradas para almacenamiento fácil
  • Soporte para apilamiento en el suelo
  • Diseño ligero
  • Ruedas de servicio pesado
Incluido:
  • (1) Transportador Vertical
  • (1) VT-TOP
Documentación

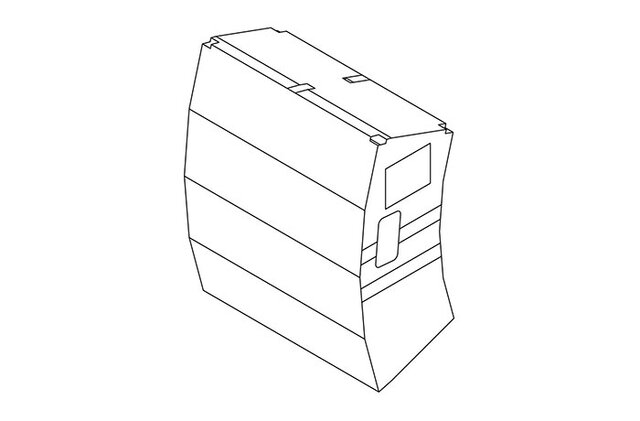

VTX A12 VT CVR | Vertical Transporter Cover
VTX A12 VT CVR Main photo
Imágenes más grandes
VTX A12 VT CVR detail thumbnail #1 VTX A12 VT CVR detail thumbnail #2 VTX A12 VT CVR detail thumbnail #3 VTX A12 VT CVR detail thumbnail #4
Highlights:
  • Heavy-duty soft cover for VTX A12 enclosures
  • Covers (4) VTX A12 enclosures on a VTX A12 VT
  • Includes input-panel flaps for testing purposes
  • Clear see-through pocket for shipping labels
  • Handle cut-outs for easy transportation
  • Folds and stores in the VTX A12 VT
  • Heavy-duty industrial-grade zippers
Included:
  • (1) VTX A12 VT CVR
Documentación
VTX A12 VT GND | Transportador Vertical de Stacks de Suelo
VTX A12 VT GND Main photo
Imágenes más grandes
VTX A12 VT GND detail thumbnail #1 VTX A12 VT GND detail thumbnail #2 VTX A12 VT GND detail thumbnail #3 VTX A12 VT GND detail thumbnail #4
Características destacadas:
  • Sistema de estabilizadores para VTX A12 VT, VTX B28 VT y otros Transportadores Verticales compatibles
  • Cuatro gatos de tornillo incluidos para ajuste de altura
  • Mecanismo innovador de ajuste de ángulo basado en resortes
  • Diseño compacto y ligero
  • Rango: -15 a +5 grados
  • Transportador Vertical no incluido
Incluido:
(1) VTX A12 VT GND
Documentación

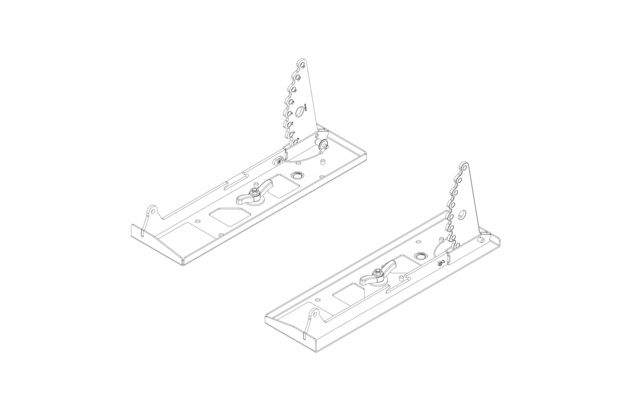

VTX A12 BP | Base Plate for VTX A12
VTX A12 BP Main photo
Imágenes más grandes
VTX A12 BP detail thumbnail #1 VTX A12 BP detail thumbnail #2 VTX A12 BP detail thumbnail #3 VTX A12 BP detail thumbnail #4

Highlights:

  • Enables ground stacking VTX A12 arrays
  • Universal M20 threaded pole mount
  • Attaches directly to VTX B28 subwoofer enclosure
  • Array angles selectable between -15 degrees and +5 degrees
  • Two-part lightweight design

Included:

  • (2) VTX A12 BP Base Plate (Left / Right)
Documentación

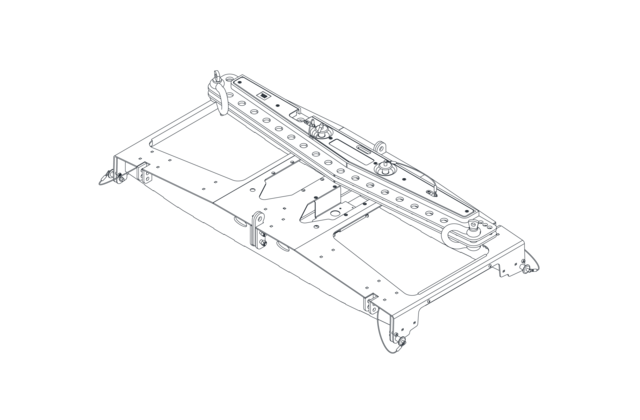

VTX A12 AF MKII | Array Frame for VTX A12 and VTX B35, includes (1) Ext. Bar
