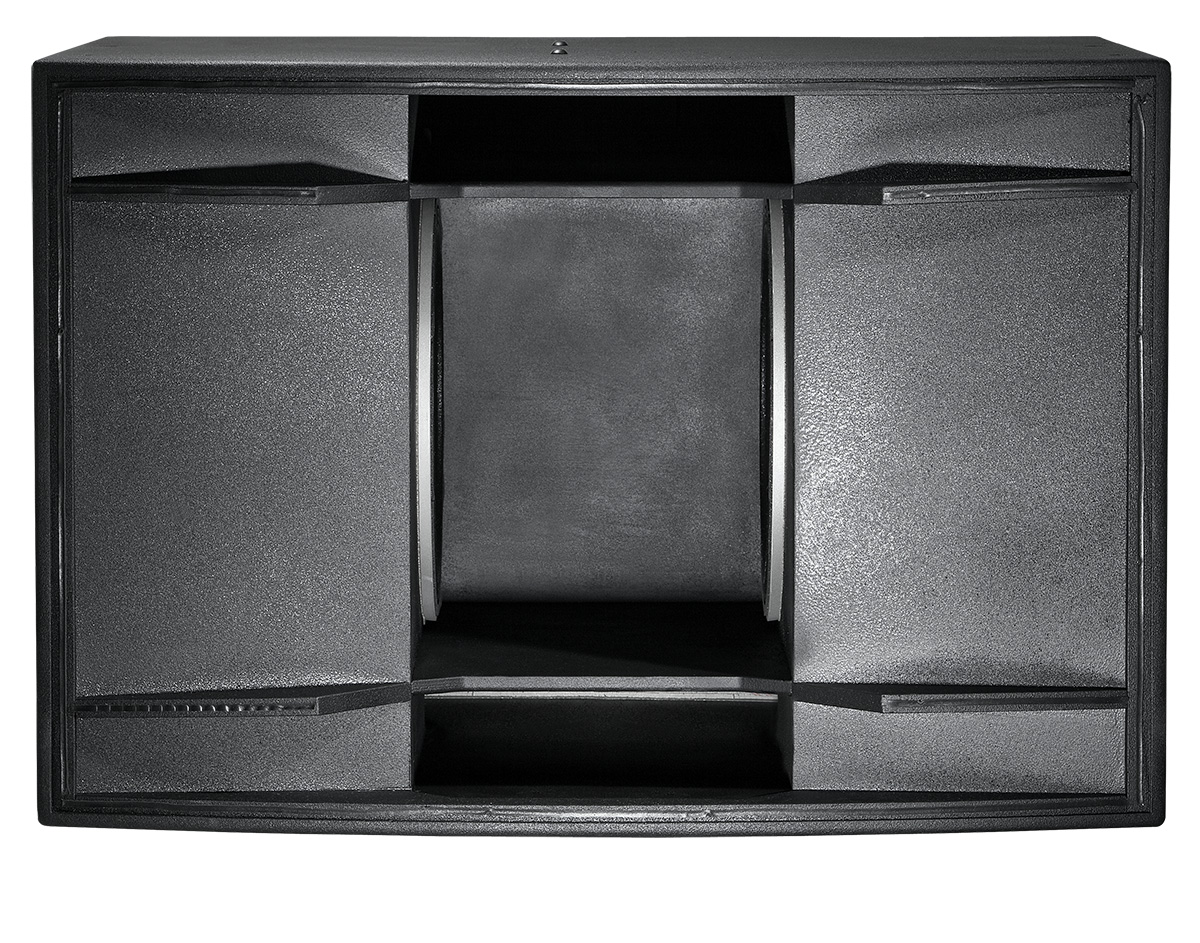

JBL Professional MD7

Grandes images

Caisson de Basses Dual 18" Ultra Long Excursion Haute Puissance

La série Marquis Dance Club de JBL est une famille de systèmes de haut-parleurs de pointe conçue spécifiquement pour le marché des discothèques. Le MD7, système de caisson de basses dual 18", est équipé de deux haut-parleurs JBL 2269H Differential Drive avec refroidissement à chicane, capable de générer une réponse en fréquence jusqu'à 25 Hz dans un système de piste de danse soniquement supérieur et visuellement imposant. Le MD7 est destiné à être utilisé conjointement avec le super tweeter MD1, le système mid-high MD2 et le système basse fréquence MD3. Lorsque tous les éléments sont combinés, ils forment un système five-way haute énergie avec une fidélité, une clarté et une pureté sans précédent.

Caractéristiques

Deux woofers JBL 2269H 4" à bobine vocale double – Differential Drive® à entrefer magnétique double avec refroidissement à entrefer ventilé™
Puissance de programme continu de 4000 watts
Enceinte à pavillon pour une distorsion minimale
Réponse en très basse fréquence avec extension de sub-bass authentique

Applications

Discothèques haut de gamme
Tous les endroits où la musique dance haute énergie est requise

Téléchargements

Documents

	Langue	Taille	Téléchargé
Marquis Dance Brochure mis à jour : avr. 2026		538 ko	avr. 2026
MD7 Spec Sheet mis à jour : avr. 2026		494 ko	avr. 2026

Data Sheets

	Taille	Téléchargé
MD7 Spec Sheet mis à jour : oct. 2019	494 ko	oct. 2019

Specifications

	Taille	Téléchargé
Marquis Dance Club Series Spec Sheets mis à jour : juil. 2019	3,97 Mo	juil. 2019

Brochures

	Taille	Téléchargé
Marquis Dance Club Series Brochure mis à jour : juil. 2019	538 ko	juil. 2019

CAD Drawings

	Taille	Téléchargé
Marquis Dance Series Customer Drawings PDF mis à jour : oct. 2019	205 ko	oct. 2019
Marquis Dance Series 3D DXF Drawings mis à jour : oct. 2019	10,4 Mo	oct. 2019
Marquis Dance Series 2D DXF Drawings mis à jour : oct. 2019	612 ko	oct. 2019

Compliances

	Taille	Téléchargé
Marquis Dance Club Series Declaration of Conformity mis à jour : oct. 2019	144 ko	oct. 2019

Speaker Tunings

	Taille	Téléchargé
Marquis Dance Club Series Tunings mis à jour : oct. 2019	1,47 Mo	oct. 2019

Images

	Taille	Téléchargé
MD7 Hi-Res Image 2 mis à jour : juil. 2019	393 ko	juil. 2019
MD7 Hi-Res Image mis à jour : juil. 2019	466 ko	juil. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10dB)	22 - 240 Hz
Power Rating	4000 W (16000 W peak), 2 hrs
Input Modes	Drivers Parallel / Drivers Discrete
Frequency Response (±3 dB)	25 - 120 Hz
Maximum SPL (1m)	135 dB-SPL cont. avg. (141 dB peak)
System Sensitivity	112 dB SPLk 2.83V (2W) @ 1m (3.3 ft)
Nominal Impedance	4 ohms in parallel-drive mode2 x 8 ohms in discrete-drive mode
LF Driver	2 x 2269H, 460 mm (18 in) dia., 100 mm (4 in) Dual Coil Dual Gap neodymium Differential Drive®, VGC™ drivers
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	18 points (5 top, 5 bottom, 4 each side) M10 threaded hardware.
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	762.0 x 1121.7 x 965.7 mm (30.0 x 44.2 x 38.0 in)
Net Weight	108 kg (238 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
