JBL Professional Control 47C/T

Imágenes más grandes

Cobertura Consistente con Bajos Extendidos

El Control 47C/T ofrece un rendimiento de bajos extendidos con una cobertura amplia de 120° que permite que menos altavoces cubran un área grande. Ideal para una amplia variedad de aplicaciones, el Control 47C/T es perfecto para espacios que van desde restaurantes y tiendas minoristas hasta grandes casinos y más allá.

Características

Proprietary Conical RBI® Technology Provides Wide, Consistent Coverage
Flat Frequency Response and Superior Performance
Large Backcan for Bass Response to 55 Hz
Elegant design fits any décor

Descargas

Data Sheets

	Versión	Tamaño	Subido
Control 47C/T Spec Sheet versión C, actualizado: abr 2020	C	932 KB	abr 2020

Manuals

	Versión	Tamaño	Subido
Ceiling Speaker Accessory Guide versión A, actualizado: may 2026	A	127 KB	may 2026

Brochures

	Versión	Idioma	Tamaño	Subido
Control Contractor Brochure (2026) actualizado: mar 2026			21 MB	mar 2026
Control Contractor Brochure (2025) versión A, actualizado: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versión D, actualizado: feb 2024	D		14 MB	feb 2024
Control 40 Brochure actualizado: sep 2019			716 KB	sep 2019

CAD Drawings

	Tamaño	Subido
Control 47CT 3D Drawing actualizado: oct 2019	1,7 MB	oct 2019
Control 47C/T 2D Drawing actualizado: abr 2019	202 KB	abr 2019

Compliances

	Tamaño	Subido
Control 40 Series Declaration of Conformity actualizado: oct 2019	154 KB	oct 2019
JBL Control Series Passive Speakers DoC actualizado: dic 2019	179 KB	dic 2019

Software

	Versión	Tamaño	Subido
Distributed System Design (DSD) versión 3.9, actualizado: nov 2025	3.9	612 KB	nov 2025

User Guides

	Tamaño	Subido
Control 40 Users Guide actualizado: oct 2020	934 KB	oct 2020

Accessories

	Tamaño	Subido
MTC-CS-Teth1 Press-In Grille Safety Tether actualizado: sep 2021	204 KB	sep 2021

Technical Papers

	Idioma	Tamaño	Subido
C40 RBI White Paper actualizado: ago 2021		1,02 MB	ago 2021

Ease Data

	Versión	Tamaño	Subido
Authorized EASE ADDRESS files actualizado: ago 2021		1,17 MB	ago 2021
Full EASE ADDRESS Software with JBL Speaker Data versión A, actualizado: dic 2021	A	11,5 MB	dic 2021

Images

	Tamaño	Subido

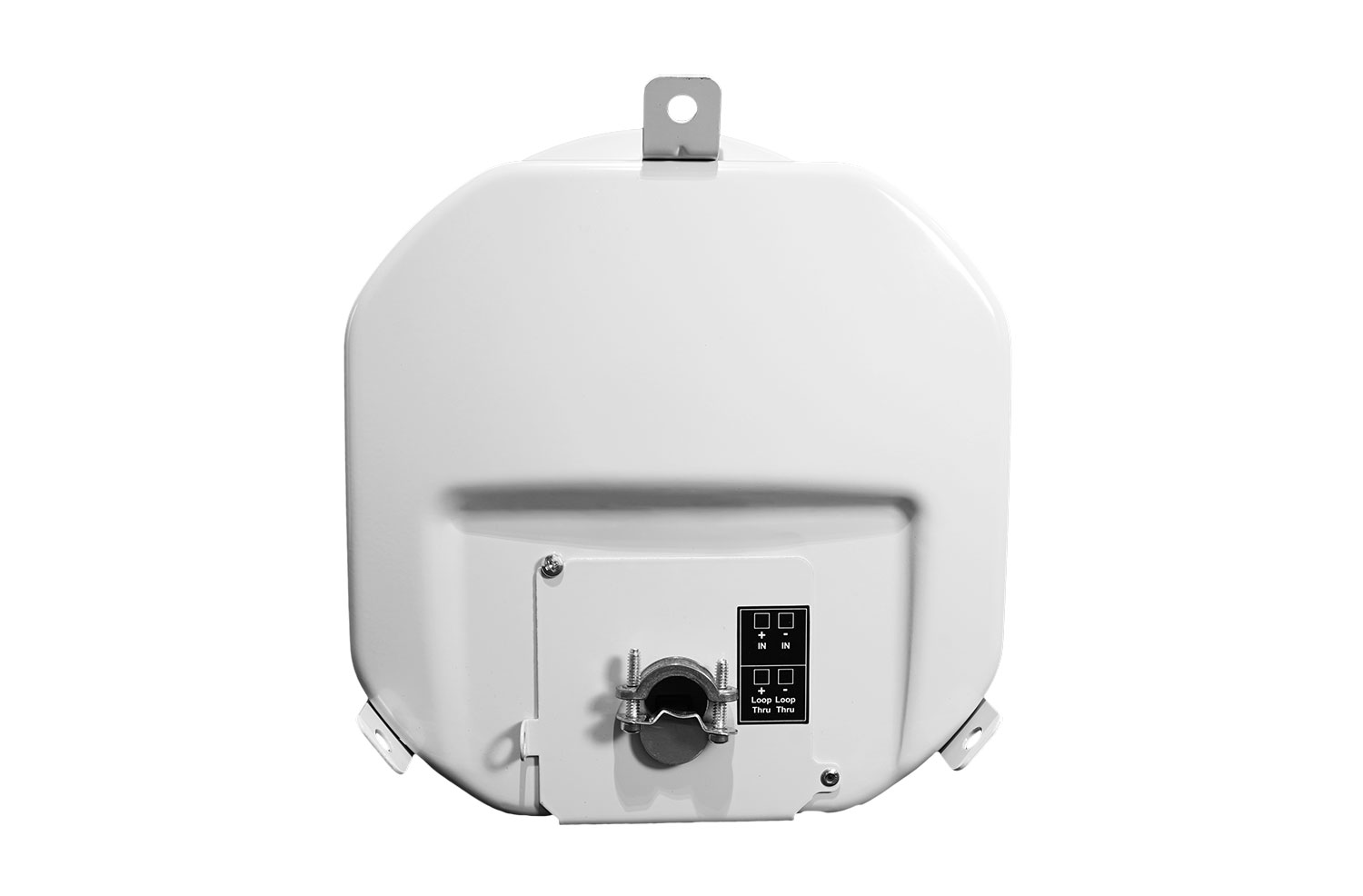

Control 47CT 04 actualizado: abr 2019	47,8 KB	abr 2019

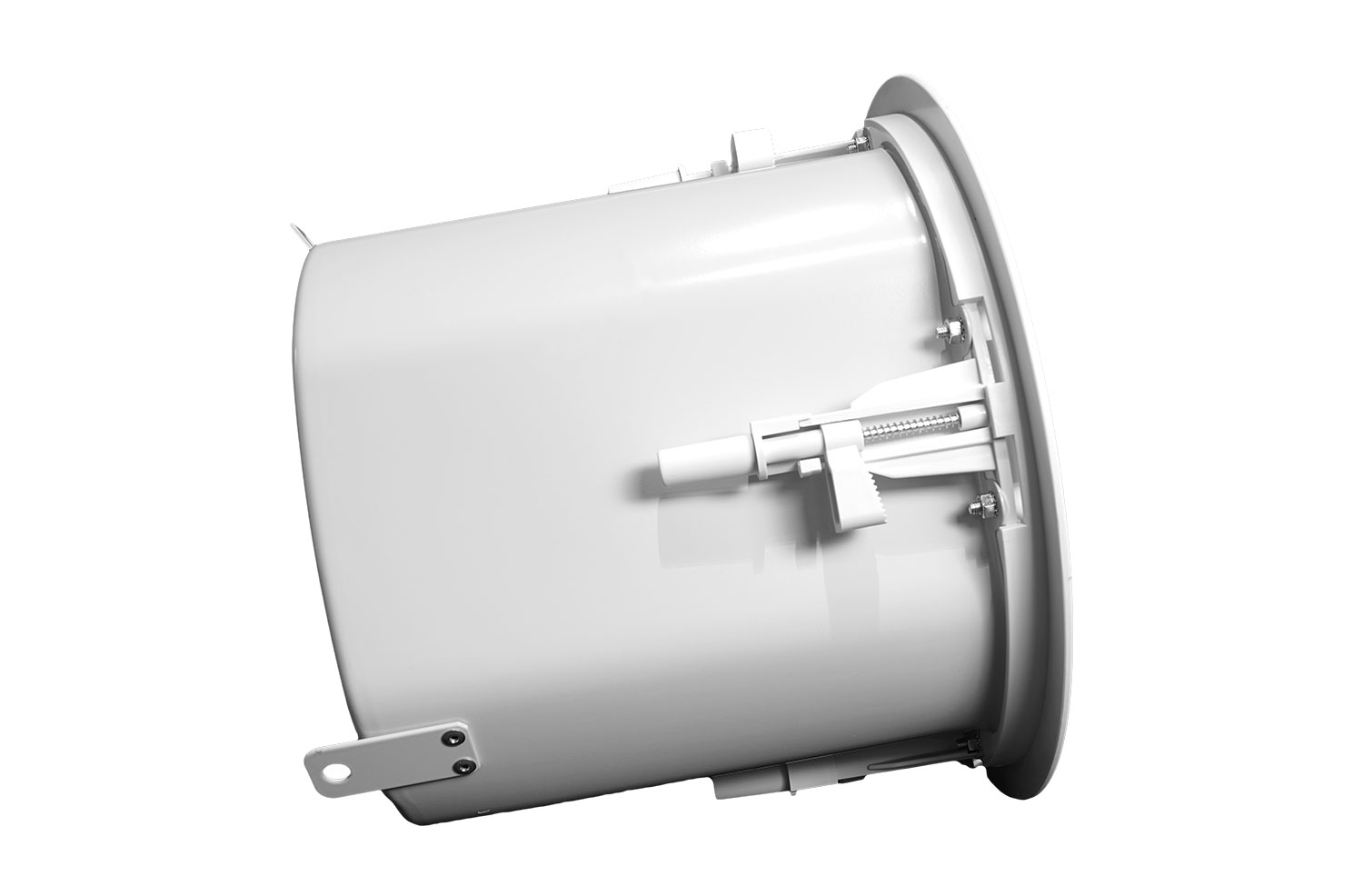

Control 47CT 03 actualizado: abr 2019	56,4 KB	abr 2019

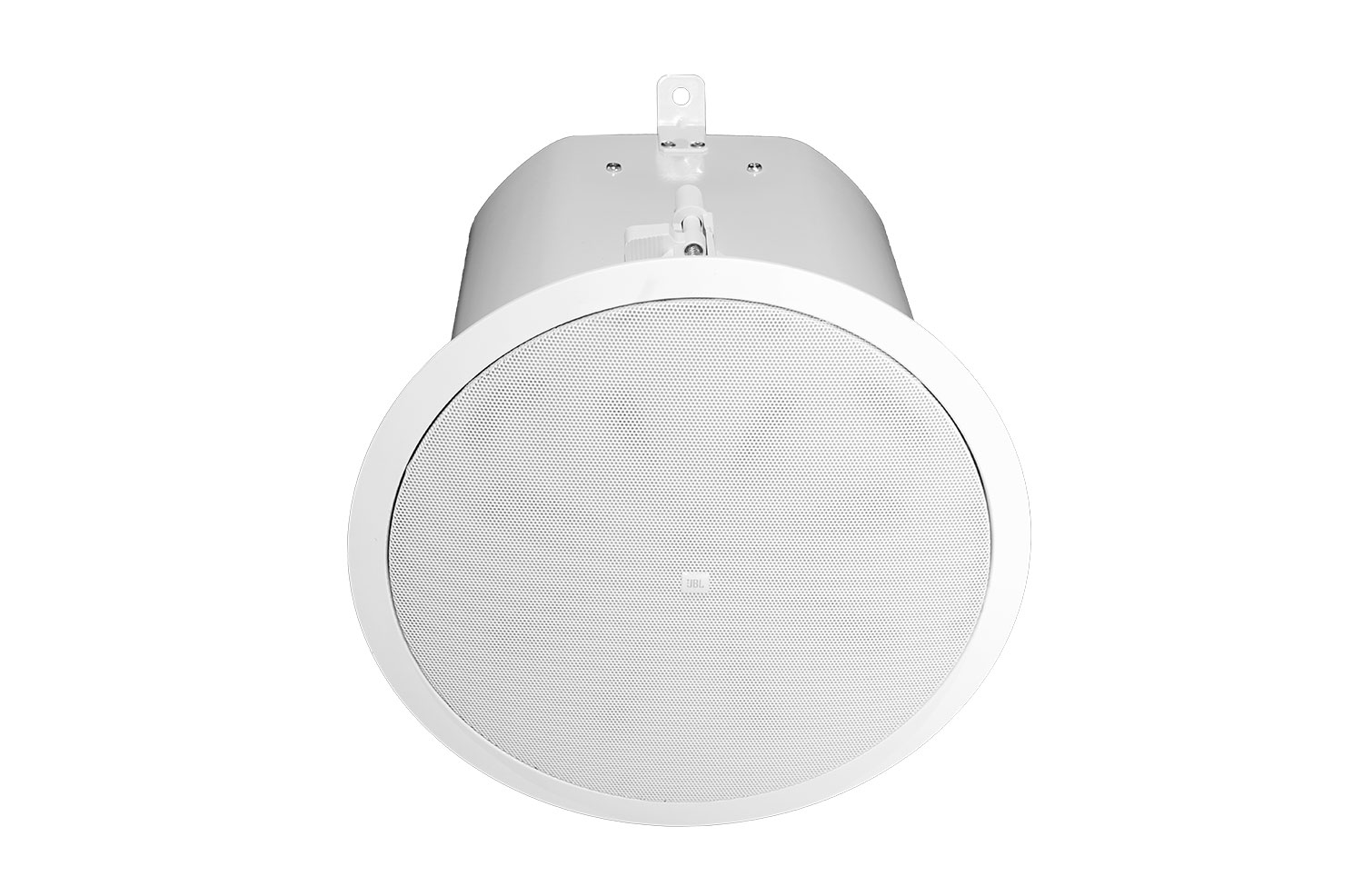

Control 47CT 02 actualizado: abr 2019	136 KB	abr 2019

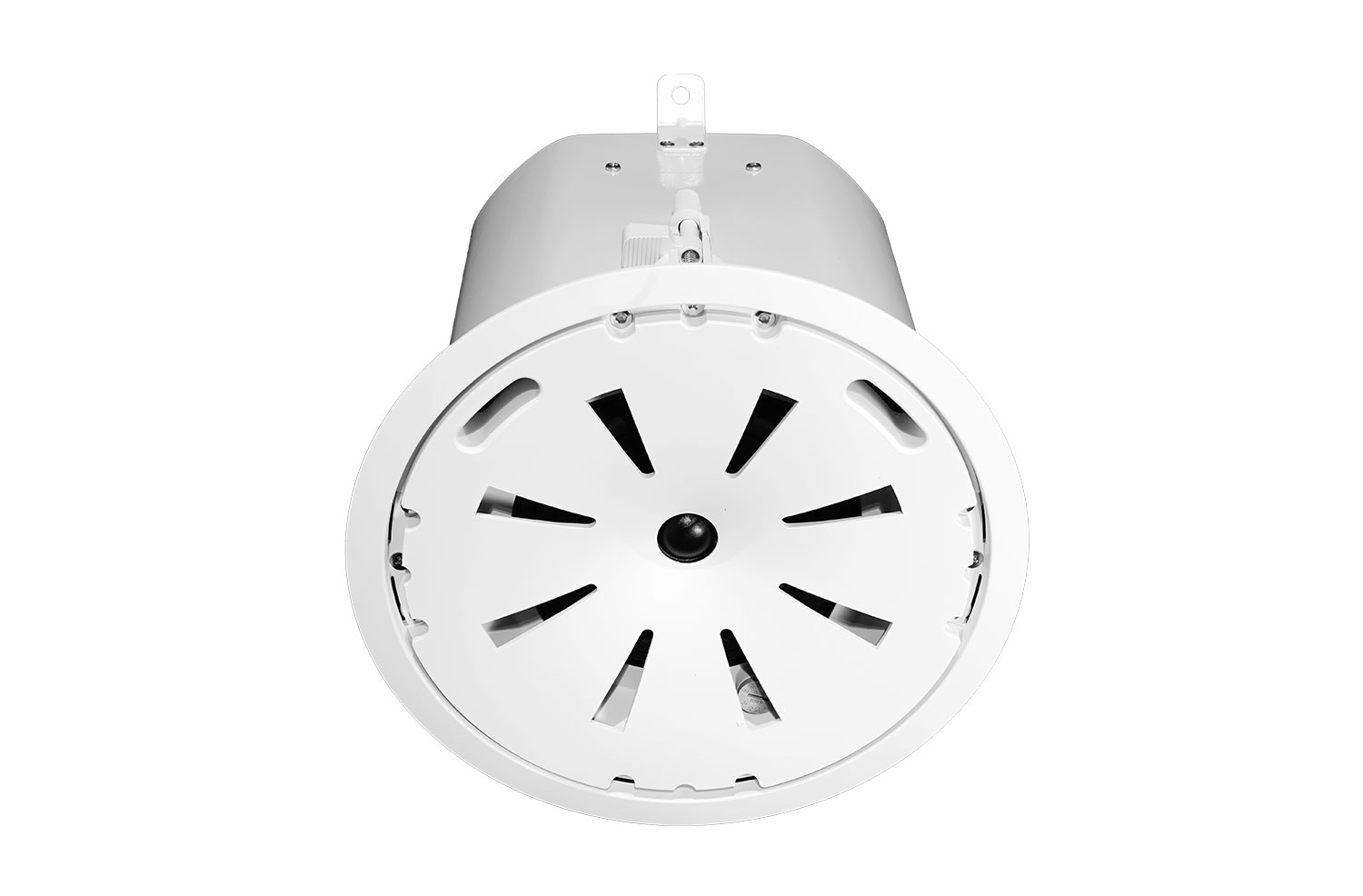

Control 47CT 01 actualizado: abr 2019	60,2 KB	abr 2019
Control 47CT Hi-Res actualizado: abr 2019	264 KB	abr 2019

Speaker Tunings

	Versión	Tamaño	Subido
Commercial, CBT, and AWC Tunings 220616 versión A, actualizado: may 2023	A	557 KB	may 2023

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range	55 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity	91 dB (1kHz - 16 kHz)
Transformer Taps	60W, 30W, 15W (7.5W at 70V only)
Coverage Angle	120° conical, constant directivity
Impedancia	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
CONEXIONES DE ENTRADA	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	305mm Diameter x 259mm Diameter Depth (12.0 in x 10.2 in)
Maximum SPL (1m)	110 dB (low-impedance, 116 dB peak) 109 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories	MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Accesorios

MTC-48TRx12 | Carril para Baldosas de Techo de 4' x 4'

Imágenes más grandes

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 is an accessory tile rail for installing many of JBL’s ceiling loudspeakers into 4 ft by 4 ft
(1200 x 1200 mm; 48 x 48 inch) ceiling tiles in suspended ceiling applications.

Se puede usar con cualquier altavoz de techo JBL que tenga el sistema de montaje C-ring/tile-rail.
Incluye (en el lanzamiento del producto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• No es compatible con altavoces JBL que se instalan con puentes para paneles de techo (como la serie CSS, 8138, C227C/CT, modelos de la serie C300). Consulte con el Servicio al Cliente de JBL Professional para obtener la lista de compatibilidad más actualizada.
La ranura en V invertida proporciona soporte a la retícula de rieles de paneles de techo en caso de fallo del panel, al tiempo que reduce la transferencia de vibración hacia el sistema de retícula de paneles de techo —y el ruido procedente de este—.
El espesor de metal de 1,2 mm (0,05 in) proporciona el soporte adicional requerido por el largo tramo.
Múltiples orificios de montaje para C-ring. El instalador puede perforar orificios adicionales.
Un MTC-48TRx12 es un paquete de 12 rieles para paneles de techo, suficiente para 6 altavoces (2 por altavoz).
