Control 26C

Conjunto Transductor de Altavoz de Techo de 6.5"

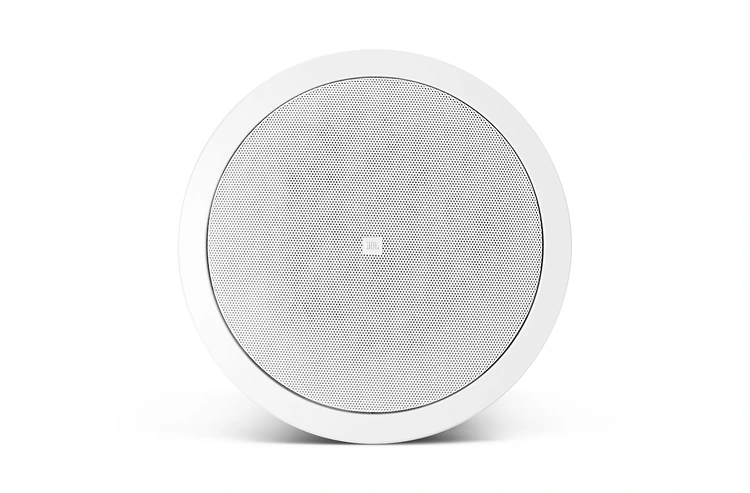

Control 26C

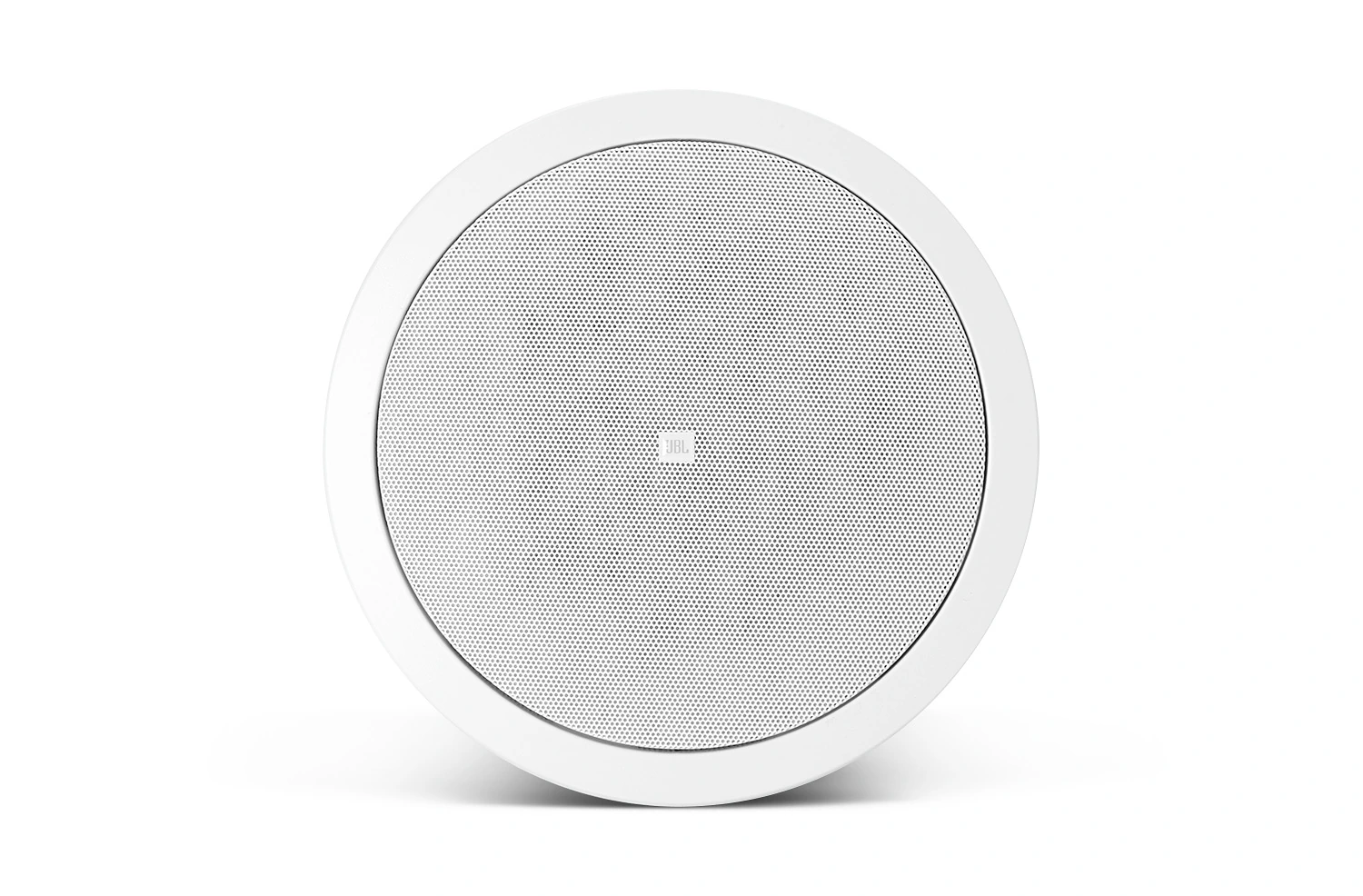

Imágenes más grandes

Transductor de Altavoz de Techo de 6.5"

El Control 26C es un altavoz de techo de gran potencia que contiene un woofer de 6.5" montado coaxialmente y un tweeter revestido de titanio de 3/4", capaz de entregar el nivel de sonido máximo en un área de cobertura amplia.

Características

  • Woofer coaxial de 165 mm (6,5 pulgadas) con suspensión de caucho butílico y tweeter de 19 mm (0,75 pulgadas) revestido de titanio con difracción cargada.
  • Alta potencia, respuesta de frecuencia amplia y baja distorsión para capacidad de alto nivel de sonido.
  • La protección contra sobrecarga exclusiva SonicGuard™ de JBL permite niveles operativos superiores y mayor
    fiabilidad del sistema.
  • Incluye rejilla, contracaja y rieles para azulejos para instalación rápida y fácil almacenamiento para distribuidores.

Descargas

Data Sheets
  Versión Tamaño Subido
file type icon Control 26C/CT Spec Sheet
versión B, actualizado: mar 2020
549 KB mar 2020
Manuals
  Versión Tamaño Subido
file type icon MTC-TCD Thick-Ceiling Dogear
actualizado: oct 2019
  41,7 KB oct 2019
file type icon Ceiling Speaker Accessory Guide
versión A, actualizado: may 2026
127 KB may 2026
file type icon Ceiling Speaker Application Guide
actualizado: oct 2019
  493 KB oct 2019
Brochures
  Versión Idioma Tamaño Subido
file type icon Control Contractor Brochure (2024)
en versión D, actualizado: feb 2024
en  14 MB feb 2024
file type icon Control Contractor Brochure (2025)
en versión A, actualizado: mar 2026
en  23 MB mar 2026
file type icon Control Contractor Brochure (2026)
en actualizado: mar 2026
  en  21 MB mar 2026
CAD Drawings
  Tamaño Subido
file type icon Control Surface Mount 2D Drawings
actualizado: oct 2020
674 KB oct 2020
3,42 MB oct 2020
BIM Objects
  Tamaño Subido
file type icon CONTROL 26C BIM Object
actualizado: ago 2019
ago 2019
Compliances
  Tamaño Subido
179 KB dic 2019
131 KB oct 2019
Software
  Versión Tamaño Subido
download icon for Ceiling Speaker System Worksheet Ceiling Speaker System Worksheet
versión 2, publicado: feb 2020
2   11,3 KB feb 2020
download icon for Ceiling Subwoofer Worksheet Ceiling Subwoofer Worksheet
publicado: nov 2020
  13,4 KB nov 2020
Windows download icon Distributed System Design (DSD)
versión 3.9, actualizado: nov 2025
3.9   612 KB nov 2025
Simulation Data
  Versión Tamaño Subido
  21 MB may 2024
file type icon JBL Pro ALL CLF Files
versión 12-10-21, actualizado: may 2023
12-10-21  24 MB may 2023
Owner's Manuals
  Tamaño Subido
386 KB oct 2020
386 KB oct 2020
Install Guides
  Tamaño Subido
file type icon Guide to Business Music
actualizado: oct 2020
52,4 KB oct 2020
23,9 KB oct 2020
13,7 KB oct 2020
71,2 KB oct 2020
Information documents
  Tamaño Subido
113 KB oct 2019
Speaker Tunings
  Versión Tamaño Subido
file type icon Commercial, CBT, and AWC Tunings 220616
versión A, actualizado: may 2023
557 KB may 2023
Accessories
  Tamaño Subido
204 KB sep 2021
file type icon MTC-14WG/16WG High Humidity Grille
actualizado: oct 2020
762 KB oct 2020
Images
  Tamaño Subido
file type icon Control 26-DT High Res Photo
actualizado: oct 2020
954 KB oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range 75 Hz - 20 kHz
Power Rating IEC System Long-Term Ratings (low-Z direct):
150 Watts Continuous Program Power
75 Watts Continuous Pink Noise (150W peak), 100 hrs
Nominal Sensitivity 89 dB, 1m/1 W
Coverage Angle 110° conical
Directivity Index (DI) 4.6 averaged 500 Hz to 4 KHz
Impedancia 16 ohms
Maximum SPL (1m) 107 dB (low-impedance, 113 dB peak)
Drivers LF Driver: 165 mm (6.5 in)
HF Driver: 19 mm (¾ in)
Terminations Removable 4-pin locking connector with screw-down terminals.
Dimensions (H x Dia) 210 mm x 252 mm (8.3 in x 9.9 in)
Net Weight (each) 2.7 kg (6 lbs)
Shipping Weight (pair) 6.4 kg (15 lbs)
Sensitivity 89 dB (100 Hz - 10 kHz)
Color White
Safety Agency Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan formed steel (included "blind-mount")
Baffle/Rim Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size 220 mm (8.75 in) diameter (cardboard cutout template included)
Included Accessories C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage Yes, backcan included

Accesorios

MTC-48TRx12 | Carril para Baldosas de Techo de 4' x 4'
MTC-48TRx12 Main photo
Imágenes más grandes
MTC-48TRx12 detail thumbnail #1

Riel de Montaje para Paneles de Techo de 4' x 4'

MTC-48TRx12 es un riel de montaje accesorio para instalar muchos de los altavoces de techo de JBL en paneles de techo de 4 ft por 4 ft
(1200 x 1200 mm; 48 x 48 pulgadas) en aplicaciones de techo suspendido.

  • Se puede usar con cualquier altavoz de techo JBL que tenga el sistema de montaje C-ring/tile-rail.
    Incluye (en el lanzamiento del producto):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • No es compatible con altavoces JBL que se instalan con puentes de tejas (como la serie CSS, 8138, C227C/CT, modelos de la serie C300). Consulte con el Servicio al Cliente de JBL Professional para obtener la lista de compatibilidad más actualizada.
  • La ranura V invertida proporciona soporte a la cuadrícula de rail de teja en caso de fallo de teja, mientras reduce la transferencia de vibración hacia —y el ruido de — el sistema de cuadrícula de teja de techo.
  • El espesor de metal de 1,2 mm (0,05 in) proporciona el soporte adicional requerido por el largo tramo.
  • Múltiples agujeros de montaje C-ring. Las ubicaciones de agujeros adicionales pueden ser perforadas por el instalador.
  • Un MTC-48TRx12 es un paquete de 12 rails de teja, suficiente para 6 altavoces (2 por altavoz).
