JBL Professional ASB6128

Imágenes más grandes

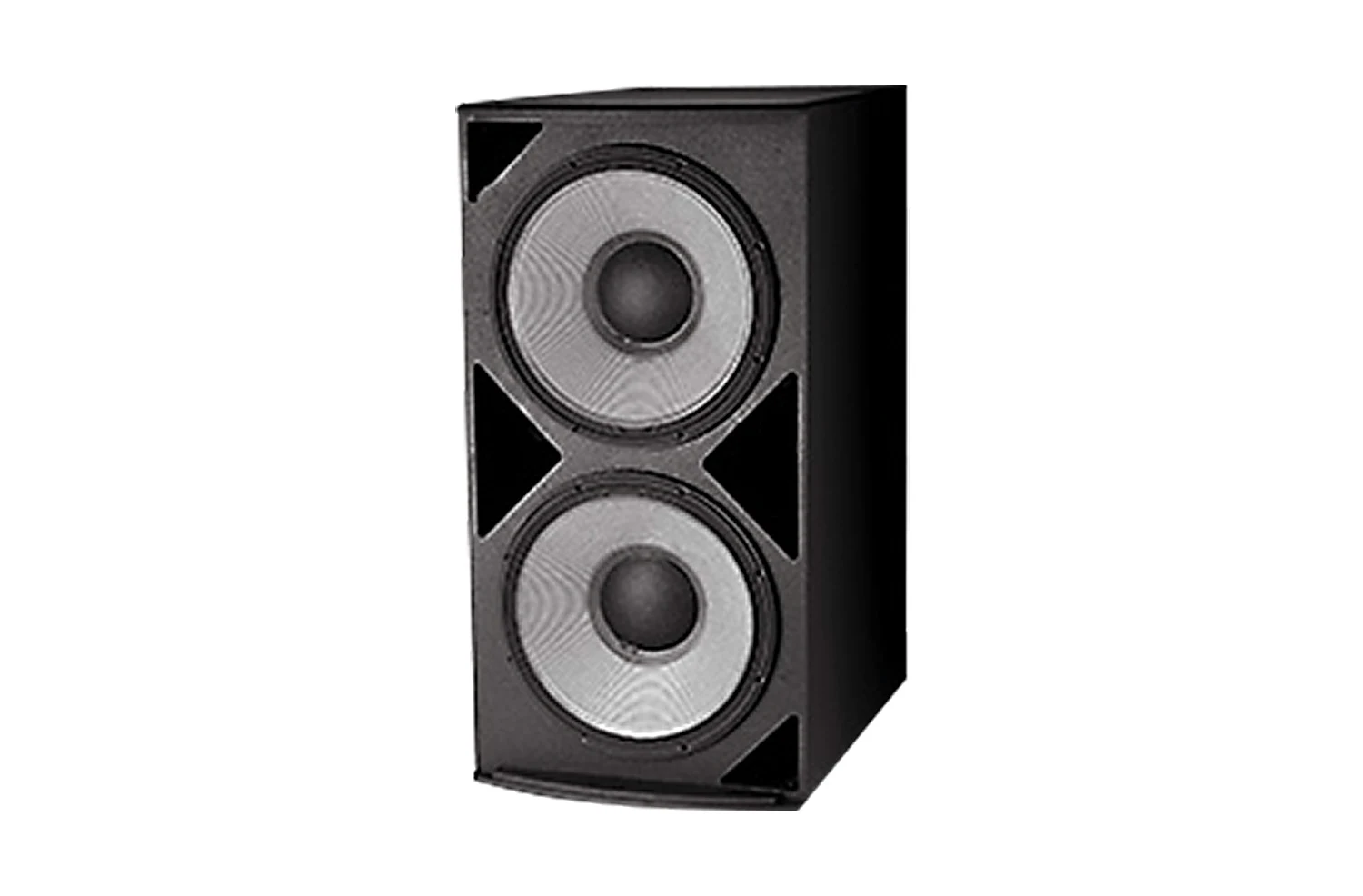

Subwoofer Dual de 18 pulgadas

El ASB6128 es un sistema de subwoofer de alta potencia compuesto por dos controladores de baja frecuencia SVG Super Vented Gap de 460 mm (18 in) en una configuración frontal ventilada.

Características

Área de ventilación grande para alto rendimiento.
Conmutable Paralelo/Discreto.
Conjunto de Sintonización FIR que Adapta el Perfil de Fase a Modelos de Rango Completo
Para aplicaciones de instalación fija como instalaciones de artes escénicas, diseño de sonido teatral, auditorios, lugares de culto, clubs en vivo, discotecas/discotecas, instalaciones deportivas y lugares de entretenimiento temático.

Para mejorar la confiabilidad en condiciones climáticas y reducir la infiltración de agua, las dimensiones de los armarios de los modelos WRC y WRX pueden ser diferentes a las dimensiones de los modelos estándar. Póngase en contacto con CustomAudio@harman.com para obtener dibujos e información de dimensiones de los modelos WRC y WRX.

Descargas

Specifications

	Tamaño	Subido
ASB6128 Spec Sheet actualizado: dic 2020	367 KB	dic 2020

Manuals

	Versión	Idioma	Tamaño	Subido
Weather Resistant Configurations versión A, actualizado: may 2023	A		86,1 KB	may 2023
AE/PD Connector Pinout Guide actualizado: oct 2019			8,25 KB	oct 2019
JBL Installed Sound Configuration Guide actualizado: oct 2020			160 KB	oct 2020

Brochures

	Tamaño	Subido
AE Series Brochure actualizado: oct 2020	4,05 MB	oct 2020

CAD Drawings

	Versión	Tamaño	Subido
AE Series - Revit/BIM Files versión 11.0, actualizado: jul 2024	11.0	730 KB	jul 2024
AE Series - Customer Drawings versión 2.0, actualizado: may 2024	2.0	2,69 MB	may 2024
AE Series - WR Models Customer Drawings versión 3.0, actualizado: abr 2026	3.0	3,8 MB	abr 2026

Software

	Tamaño	Subido
CSC Ceiling Speaker Configurator Operating Instruction actualizado: oct 2019	134 KB	oct 2019

Application Guides

	Idioma	Tamaño	Subido
Directional Bass Using 3-Element Arrays actualizado: ago 2021		570 KB	ago 2021

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)	28 Hz – 1 kHz
RESPUESTA DE FRECUENCIA (±3 dB)	35 Hz – 1 kHz
Input Modes	Drivers Parallel / Drivers Discrete
Transducer Power Rating (AES)	2400 W (9600 W peak), 2 hrs
System Power Rating	1600 W (6400 W peak), 100 hrs
Maximum SPL (1m)	30 Hz – 100 Hz: 136 dB-SPL cont avg (142 dB peak)100 Hz – 500 Hz: 136 dB-SPL cont avg (142 dB peak)
System Sensitivity (1w @ 1m)	30 Hz – 100 Hz: 102 dB 100 Hz – 500 Hz: 102 dB
Impedancia nominal	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
LF Driver	2 x JBL 2242H 460 mm (18 in) SVG™ drivers with 100 mm (4 in) voice coil
Nominal LF Driver Impedance	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	12 points (3 top, 3 bottom, 3 each side, 2 rear), M10 threaded hardware
Environmental	Mil-Std 810; IP-x3 per IEC529.
Net Weight (each)	161 lbs. (73 kgs)
