JBL Professional VP7210/95DP

Größere Bilder

Aktives 25 cm Integriertes Lautsprechersystem

Das VP7210/95DP ist ein aktives 2-Wege-Lautsprechersystem mit 25 cm Tieftöner, 1750 Watt Spitzenausgangsleistung und integrierter digitaler Signalverarbeitung.

Eigenschaften

Kompakter aktiver, zweiwegiger Vollbereichslautsprecher mit JBL DrivePack® Technologie für mobile
oder stationäre Anwendungen.
Optimiert für mobile/Mietkunden- oder dauerhafte Veranstaltungsnutzung.
1750 Watt Spitzenausgangsleistung, 875 Watt Dauerleistung.
10-Zoll Differential Drive® Tieftonlautsprecher für erweiterten Tieftonbereich.
Robuste pulverbeschichtete Aluminium-Druckgussgriffe, konstruiert für Stabilität und Komfort.

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
VP Series Brochure aktualisiert: Apr 2026		2,73 MB	Apr 2026
VP7210/95DP Spec Sheet aktualisiert: Apr 2026		985 KB	Apr 2026

Specifications

	Größe	Hochgeladen
VP7210/95DP Spec Sheet aktualisiert: Jul 2019	985 KB	Jul 2019

Manuals

	Größe	Hochgeladen
VP DrivePack DPC2 User's Guide aktualisiert: Okt 2019	1,02 MB	Okt 2019

Brochures

	Größe	Hochgeladen
VP Series Brochure aktualisiert: Jul 2019	2,73 MB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
VP Series aktualisiert: Okt 2019	2,54 MB	Okt 2019
VP7210/95DP 3D DXF aktualisiert: Jul 2019	25,2 KB	Jul 2019
VP7210/95DP 2D DXF aktualisiert: Jul 2019	814 KB	Jul 2019
VP7210/95DP 2D PDF aktualisiert: Jul 2019	52,8 KB	Jul 2019

Compliances

	Größe	Hochgeladen
VP Series Declaration of Conformity aktualisiert: Okt 2019	93,3 KB	Okt 2019

Simulation Data

	Version	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024		21 MB	Mai 2024
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Images

	Größe	Hochgeladen

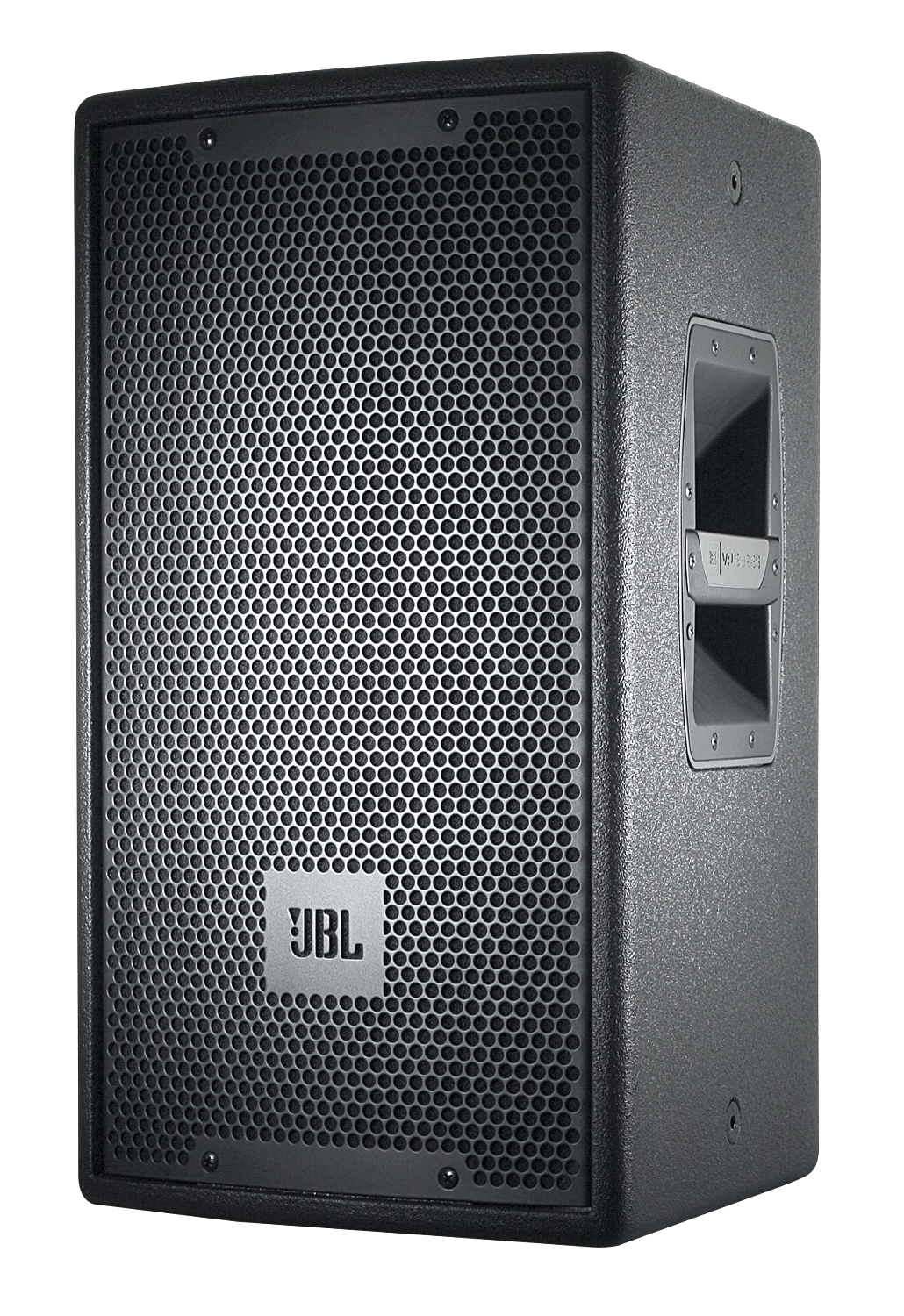

VP7210 Photo aktualisiert: Jul 2019	1,01 MB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Response	80 Hz – 20 kHz ( ± 3 dB)
Frequency Range	50 Hz – 20 kHz (-10 dB)
Coverage Pattern	90° x 50° rotatable waveguide
Directivity Factor (Q)	10
Directivity Index (DI)	10 dB
Maximum Peak Output	132 dB SPL 1m
Low Frequency Section	JBL 2261FF, 254 mm (10 in) dia., 76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	2 x 2 ohms
High Frequency	JBL2452H-SL, 100 mm (4 in) titanium damped diaphragm, 1.5 in. exit.
DP2 Internal Amplification Output (at nominal load)	1750 Watts Peak, 875 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/125HF Watts
DPC-2 Output Section	LF: Dual Bridged Technology™, Class D HF: Bridged Class D
Audio Input Connector	XLR with loop-through
User Controls	80 Hz Subwoofer High Pass Filter. Enable/Disable 0-16 dB input Attenuator with 32 precision 0.5 dB steps
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	90-132 VAC/216-264 VAC, 50/60 Hz
AC Line Voltage	50/60 Hz; User Selectable; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon (NAC 3MPA)
AC Loop-thru	Neutrik PowerCon (NAC 3MPB)
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	10 M10 Fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	521 x 293 x 303 mm20.5 x 11.5 x 11.9 in
Net Weight	18.4 kg (40.5 lbs)
