JBL Professional LSR6312SP

Større billeder

Aktivt studiounderwoofer-system

LSR6312SP-subbassen er baseret på en 12" woofer med JBLs patenterede Differential Drive® og 250 Watt effekt. THX® pm3-godkendt. METAlliance®-certificeret.

Funktioner

Multiformat-powered subwoofer til Dolby Prologic, AC-3, DTS og andre surround-formater.
250 W kontinuerlig udgangseffekt-forstærker.
Sofistikeret LCR-basstyrringssystem.
Direkte LFE-indgang med valgbar 10 dB inputfølsomhed.
Summeret udgang muliggør kæding af flere LSR6312SP til flersub-woofer-systemer.
Differential Drive®-teknologi med dynamisk bremsning for udvidet lavfrekvensrespons og lav strømkompression.
Højtæthedsbaffel for lav resonans og stabil inertial jord.
Linear Dynamics Aperture-portdesign eliminerer portturbulens og reducerer portkompression.
Forstærket kabinet og bekvemme monteringspunkter til monteret installation.

Downloads

Specifications

	Størrelse	Uploadet
LSR6312SP Spec Sheet opdateret: okt 2020	279 kB	okt 2020

Manuals

	Størrelse	Uploadet
LSR6325P used with LSR6312SP Subwoofer Operating note opdateret: okt 2019	11,1 kB	okt 2019

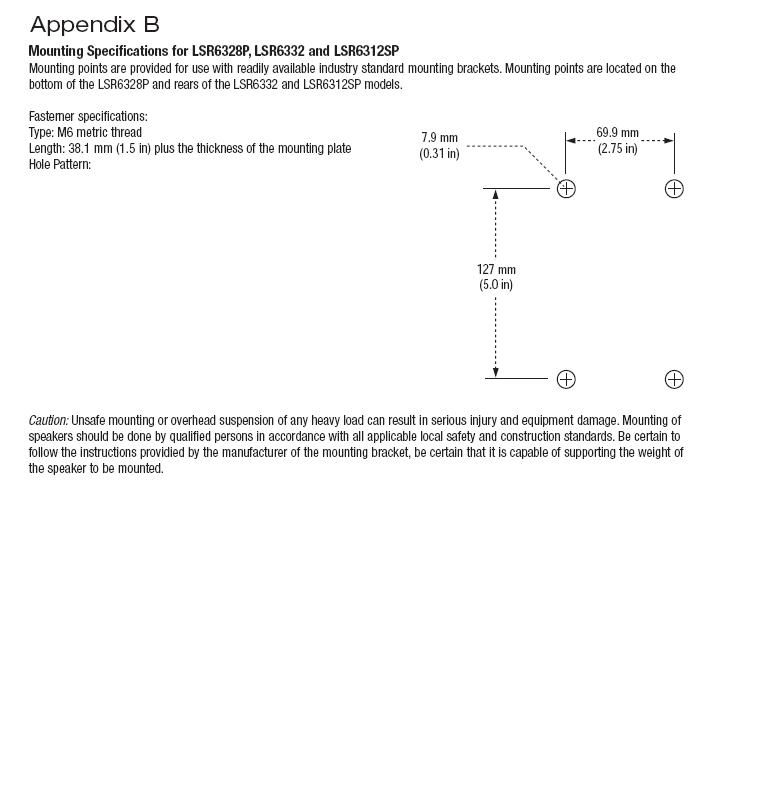

LSR6328P/6332/6312SP Mounting Specs opdateret: okt 2019	48,8 kB	okt 2019

Brochures

	Størrelse	Uploadet
LSR 6300 Brochure opdateret: okt 2020	5,89 MB	okt 2020
Recording & Broadcast Full Line Catalog opdateret: okt 2020	1,81 MB	okt 2020

Compliances

	Størrelse	Uploadet
LSR6300 Series Declaration of Conformity opdateret: okt 2019	93,2 kB	okt 2019

Tech Notes

	Størrelse	Uploadet
Tech Note: The New JBL LSR6300 Series Studio Monitors opdateret: okt 2019	627 kB	okt 2019

Information documents

	Størrelse	Uploadet
7 Series Mounting Hardware opdateret: okt 2020	395 kB	okt 2020

Helpful Links

	Størrelse	Uploadet
RMC White Paper opdateret: okt 2020	189 kB	okt 2020
RMC Graph Paper opdateret: okt 2020	60 kB	okt 2020

User Guides

	Størrelse	Uploadet
RMC User Guide opdateret: okt 2020	2,58 MB	okt 2020

Install Guides

	Størrelse	Uploadet
R&B Mounting Brackets opdateret: okt 2020	26,2 kB	okt 2020

Images

	Størrelse	Uploadet

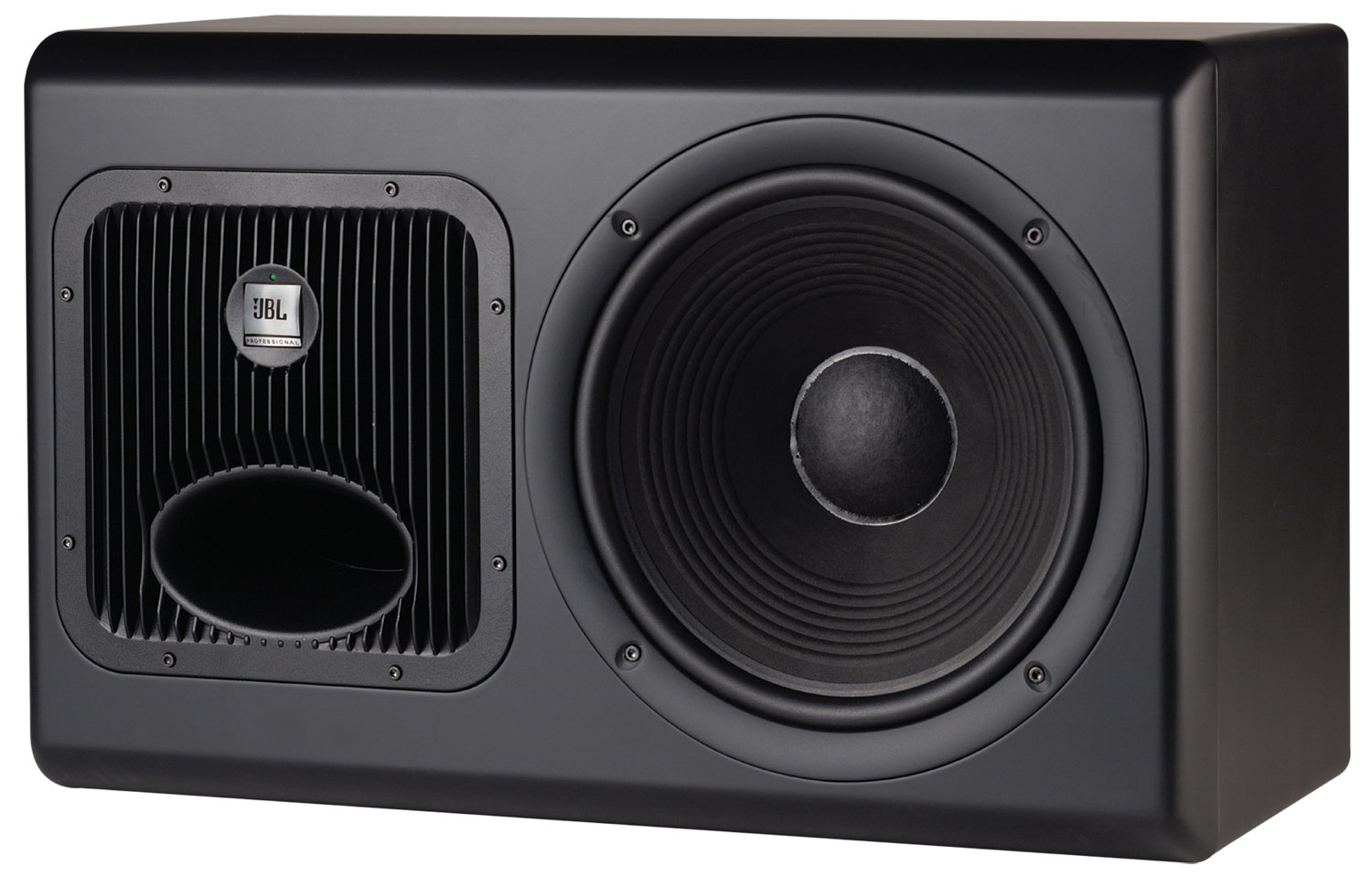

LSR6312SP Left Angle opdateret: okt 2020	148 kB	okt 2020

Owner's Manuals

	Størrelse	Uploadet
LSR6300 Manual opdateret: okt 2020	815 kB	okt 2020

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Response	(-6 dB) 28 Hz - 80 Hz
-10 dB	26 Hz
Enclosure Resonance Frequency	28 Hz
Low-To-High Crossover Frequency	80 Hz (4th order electroacoustic Linkwitz-Riley)
Distortion, 96 dB SPL/ 1 m	N/A
Low Frequency (<80 Hz)	N/A
2nd Harmonic	<2%
3rd Harmonic	<1%
Maximum Continuous SPL	>112 dB SPL / 1 m (35 Hz - 80 Hz)
Maximum Peak SPL	>115 dB SPL / 1 m (35 Hz - 80 Hz)
Calibrated Input Sensitivity	XLR or 1/4"
Selectable -10 dBV +4 dBu, +8 dBu	96 dB / 1 m
Power Nonlinearity (20 Hz - 200 Hz):	N/A
30 W	<0.4 dB
100 W	<1.0 dB
Power / Clip / Bypass Indicators	Green LED - normal operationAmber LED - bypass modeRed LED - Limiter activated
Low Frequency Topology	Class A-B, all discrete
Sine Wave Power Rating	260 W (<0.5% THD into rated impedance)
THD + N, 1⁄2Power	<0.05%
AC INPUT VOLTAGE	115 VAC, 60 Hz (230VAC, 50 Hz – model LSR6312SP/230)
AC Input Voltage Operating Range	±15%
