JBL Professional LSR6312SP

Större bilder

Strömförsörjd studiobassöversystem

Subwoofern LSR6312SP strömförsörjd är baserad på en 12" woofer med JBLs patenterade Differential Drive® och 250 Watts effekt. THX® pm3 Godkänd. METAlliance® Certifierad.

Funktioner

Multiformats drivpowlad subwoofer för Dolby Prologic, AC-3, DTS och andra surroundformat.
250 W kontinuerlig utgångseffekt från effektförstärkare.
Sofistikerat LCR-bashanteringssystem.
Direktinmatning för LFE med valbara 10 dB ingångskänslighet.
Summerad utgång möjliggör kedjesammanslutning av flera LSR6312SP för flerkanaliga subwoofersystem.
Differential Drive®-teknik med dynamisk bromning för utökad låg-frekvent respons och låg strömkompression.
Högtäthetsbaffel för låg resonans och stabil tröghetsjord.
Linear Dynamics Aperture-portdesign eliminerar portstörturbulens och minskar portkompression.
Förstärkt hölje och praktiska monteringspunkter för monterad installation.

Nedladdningar

Specifications

	Storlek	Uppladdat
LSR6312SP Spec Sheet uppdaterad: okt 2020	279 KB	okt 2020

Manuals

	Storlek	Uppladdat
LSR6325P used with LSR6312SP Subwoofer Operating note uppdaterad: okt 2019	11,1 KB	okt 2019

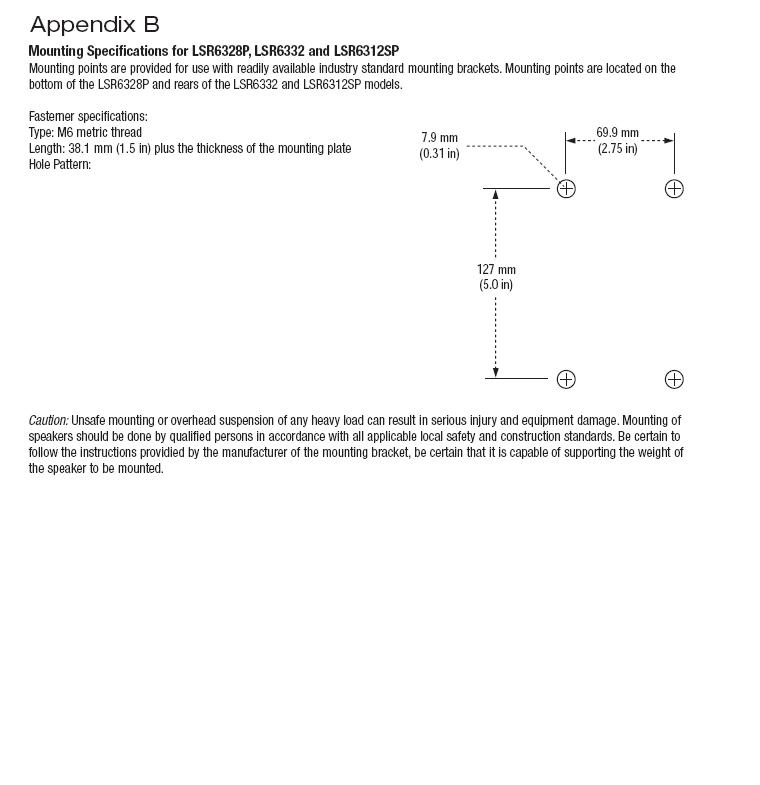

LSR6328P/6332/6312SP Mounting Specs uppdaterad: okt 2019	48,8 KB	okt 2019

Brochures

	Storlek	Uppladdat
LSR 6300 Brochure uppdaterad: okt 2020	5,89 MB	okt 2020
Recording & Broadcast Full Line Catalog uppdaterad: okt 2020	1,81 MB	okt 2020

Compliances

	Storlek	Uppladdat
LSR6300 Series Declaration of Conformity uppdaterad: okt 2019	93,2 KB	okt 2019

Tech Notes

	Storlek	Uppladdat
Tech Note: The New JBL LSR6300 Series Studio Monitors uppdaterad: okt 2019	627 KB	okt 2019

Information documents

	Storlek	Uppladdat
7 Series Mounting Hardware uppdaterad: okt 2020	395 KB	okt 2020

Helpful Links

	Storlek	Uppladdat
RMC White Paper uppdaterad: okt 2020	189 KB	okt 2020
RMC Graph Paper uppdaterad: okt 2020	60 KB	okt 2020

User Guides

	Storlek	Uppladdat
RMC User Guide uppdaterad: okt 2020	2,58 MB	okt 2020

Install Guides

	Storlek	Uppladdat
R&B Mounting Brackets uppdaterad: okt 2020	26,2 KB	okt 2020

Images

	Storlek	Uppladdat

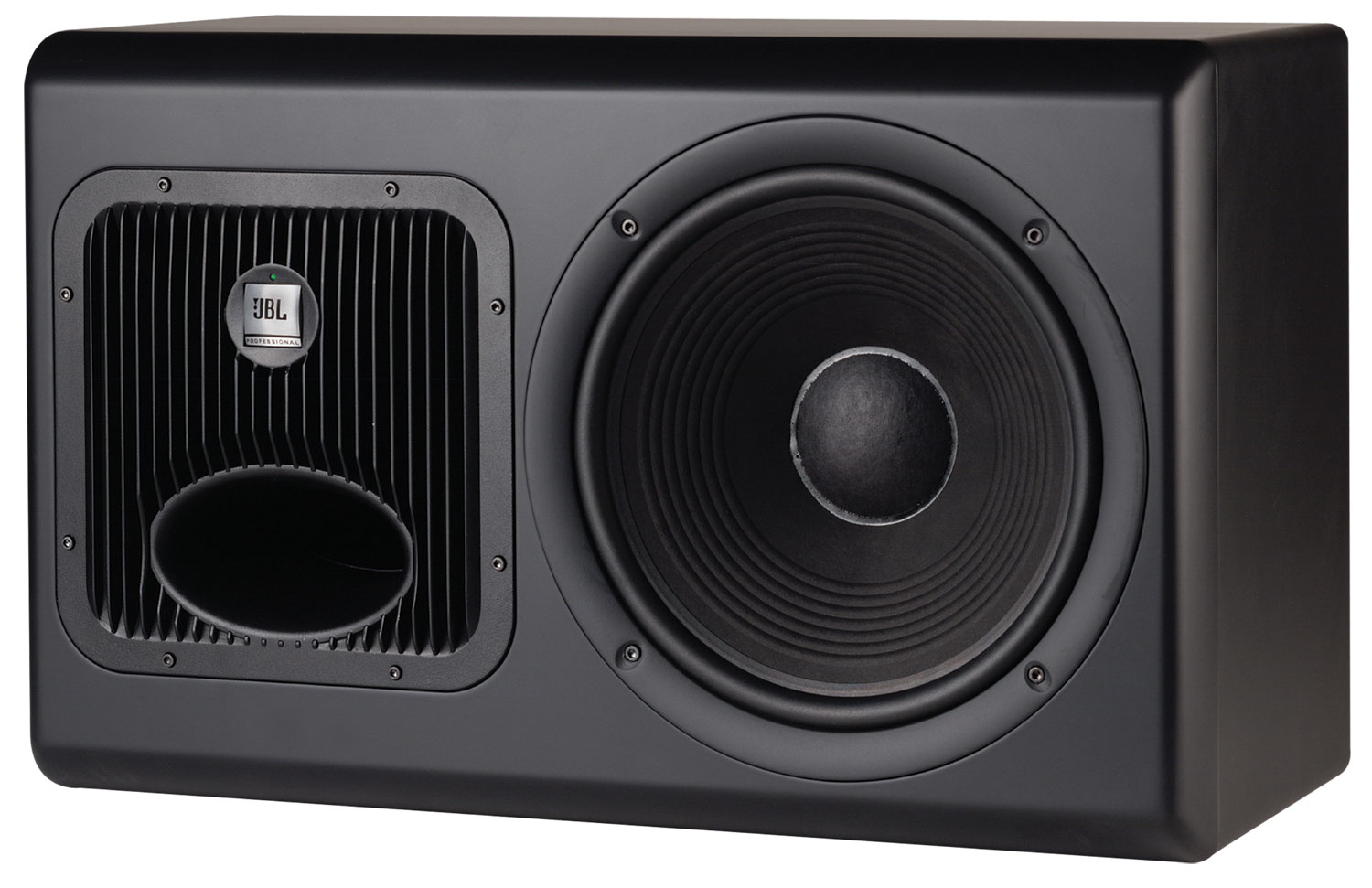

LSR6312SP Left Angle uppdaterad: okt 2020	148 KB	okt 2020

Owner's Manuals

	Storlek	Uppladdat
LSR6300 Manual uppdaterad: okt 2020	815 KB	okt 2020

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Response	(-6 dB) 28 Hz - 80 Hz
-10 dB	26 Hz
Enclosure Resonance Frequency	28 Hz
Low-To-High Crossover Frequency	80 Hz (4th order electroacoustic Linkwitz-Riley)
Distortion, 96 dB SPL/ 1 m	N/A
Low Frequency (<80 Hz)	N/A
2nd Harmonic	<2%
3rd Harmonic	<1%
Maximum Continuous SPL	>112 dB SPL / 1 m (35 Hz - 80 Hz)
Maximum Peak SPL	>115 dB SPL / 1 m (35 Hz - 80 Hz)
Calibrated Input Sensitivity	XLR or 1/4"
Selectable -10 dBV +4 dBu, +8 dBu	96 dB / 1 m
Power Nonlinearity (20 Hz - 200 Hz):	N/A
30 W	<0.4 dB
100 W	<1.0 dB
Power / Clip / Bypass Indicators	Green LED - normal operationAmber LED - bypass modeRed LED - Limiter activated
Low Frequency Topology	Class A-B, all discrete
Sine Wave Power Rating	260 W (<0.5% THD into rated impedance)
THD + N, 1⁄2Power	<0.05%
AC INPUT VOLTAGE	115 VAC, 60 Hz (230VAC, 50 Hz – model LSR6312SP/230)
AC Input Voltage Operating Range	±15%
