JBL Professional LSR6312SP

Grandes images

Système de Caisson de Basses Amplifié pour Studio

Le caisson de basses amplifié LSR6312SP est basé sur un haut-parleur de 12" avec la technologie Differential Drive® brevetée par JBL et 250 Watts de puissance. Approuvé THX® pm3. Certifié METAlliance®.

Caractéristiques

Caisson de basses amplifié multi-formats pour Dolby Prologic, AC-3, DTS et autres formats surround.
Amplificateur de puissance avec une puissance de sortie continue de 250 W.
Système sophistiqué de gestion des basses LCR.
Entrée LFE directe avec sensibilité d'entrée sélectionnable de 10 dB.
Sortie mixte permettant le chaînage de plusieurs LSR6312SP pour les systèmes multi-caissons.
Technologie Differential Drive® avec freinage dynamique pour une réponse étendue aux basses fréquences et une compression réduite à faible
puissance.
Baffle haute densité pour une faible résonance et une base inertielle stable.
Conception de port Linear Dynamics Aperture qui élimine la turbulence du port et réduit la compression du port.
Enceinte renforcée et points de montage pratiques pour installation murale.

Téléchargements

Specifications

	Taille	Téléchargé
LSR6312SP Spec Sheet mis à jour : oct. 2020	279 ko	oct. 2020

Manuals

	Taille	Téléchargé
LSR6325P used with LSR6312SP Subwoofer Operating note mis à jour : oct. 2019	11,1 ko	oct. 2019

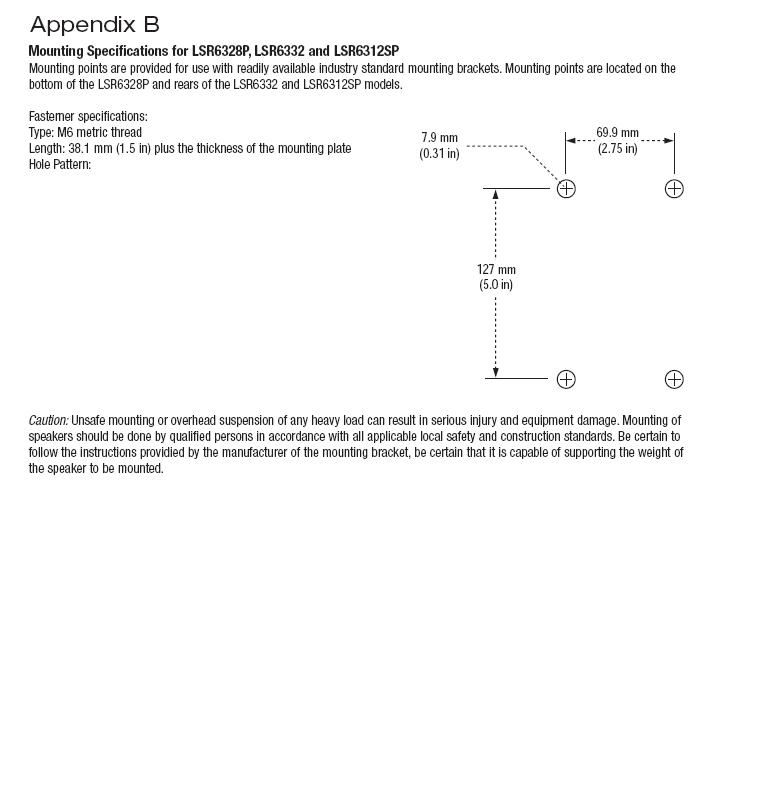

LSR6328P/6332/6312SP Mounting Specs mis à jour : oct. 2019	48,8 ko	oct. 2019

Brochures

	Taille	Téléchargé
LSR 6300 Brochure mis à jour : oct. 2020	5,89 Mo	oct. 2020
Recording & Broadcast Full Line Catalog mis à jour : oct. 2020	1,81 Mo	oct. 2020

Compliances

	Taille	Téléchargé
LSR6300 Series Declaration of Conformity mis à jour : oct. 2019	93,2 ko	oct. 2019

Tech Notes

	Taille	Téléchargé
Tech Note: The New JBL LSR6300 Series Studio Monitors mis à jour : oct. 2019	627 ko	oct. 2019

Information documents

	Taille	Téléchargé
7 Series Mounting Hardware mis à jour : oct. 2020	395 ko	oct. 2020

Helpful Links

	Taille	Téléchargé
RMC White Paper mis à jour : oct. 2020	189 ko	oct. 2020
RMC Graph Paper mis à jour : oct. 2020	60 ko	oct. 2020

User Guides

	Taille	Téléchargé
RMC User Guide mis à jour : oct. 2020	2,58 Mo	oct. 2020

Install Guides

	Taille	Téléchargé
R&B Mounting Brackets mis à jour : oct. 2020	26,2 ko	oct. 2020

Images

	Taille	Téléchargé
LSR6312SP Left Angle mis à jour : oct. 2020	148 ko	oct. 2020

Owner's Manuals

	Taille	Téléchargé
LSR6300 Manual mis à jour : oct. 2020	815 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Response	(-6 dB) 28 Hz - 80 Hz
-10 dB	26 Hz
Enclosure Resonance Frequency	28 Hz
Low-To-High Crossover Frequency	80 Hz (4th order electroacoustic Linkwitz-Riley)
Distortion, 96 dB SPL/ 1 m	N/A
Low Frequency (<80 Hz)	N/A
2nd Harmonic	<2%
3rd Harmonic	<1%
Maximum Continuous SPL	>112 dB SPL / 1 m (35 Hz - 80 Hz)
Maximum Peak SPL	>115 dB SPL / 1 m (35 Hz - 80 Hz)
Calibrated Input Sensitivity	XLR or 1/4"
Selectable -10 dBV +4 dBu, +8 dBu	96 dB / 1 m
Power Nonlinearity (20 Hz - 200 Hz):	N/A
30 W	<0.4 dB
100 W	<1.0 dB
Power / Clip / Bypass Indicators	Green LED - normal operationAmber LED - bypass modeRed LED - Limiter activated
Low Frequency Topology	Class A-B, all discrete
Sine Wave Power Rating	260 W (<0.5% THD into rated impedance)
THD + N, 1⁄2Power	<0.05%
AC INPUT VOLTAGE	115 VAC, 60 Hz (230VAC, 50 Hz – model LSR6312SP/230)
AC Input Voltage Operating Range	±15%
