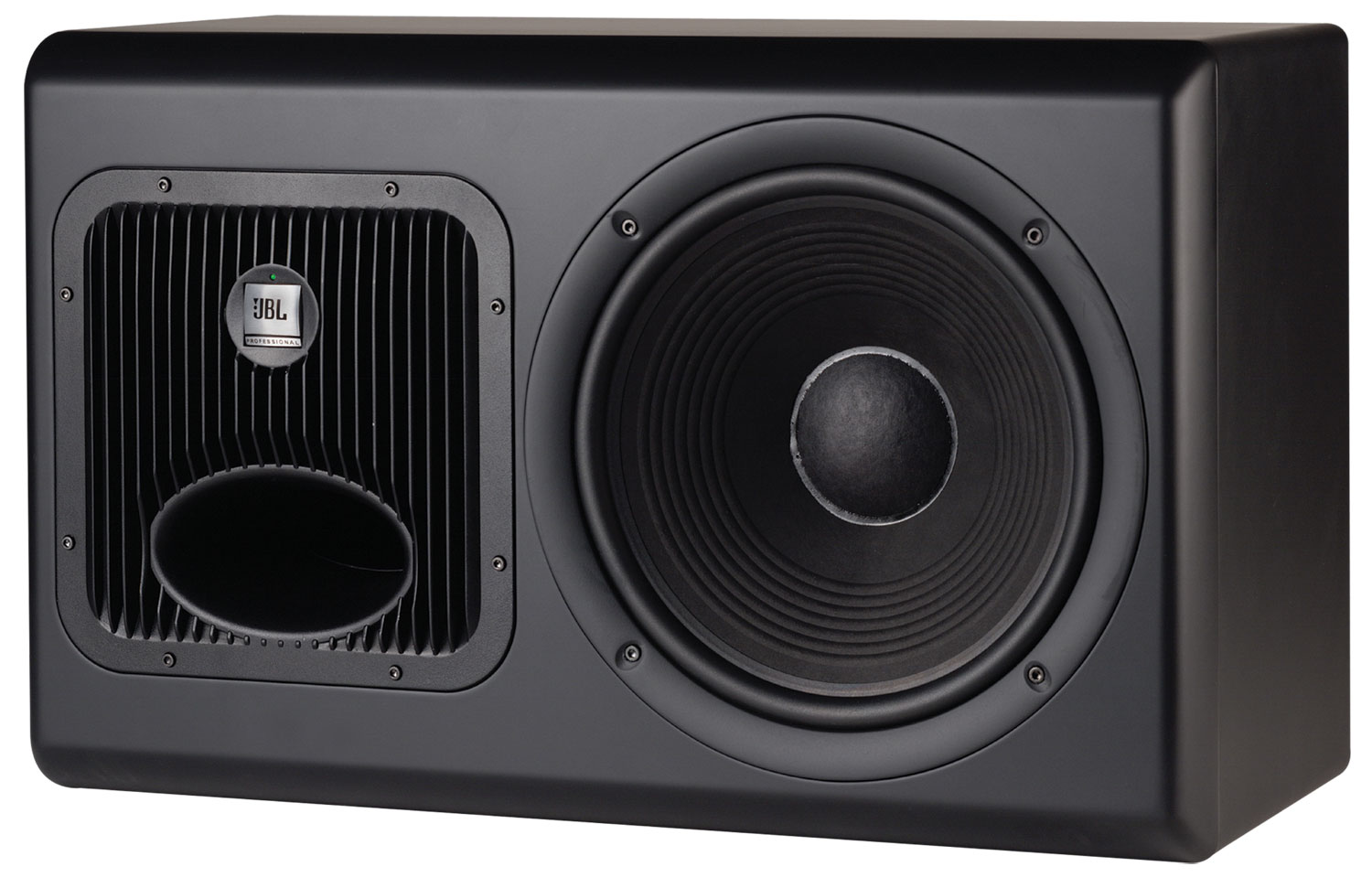

파워드 스튜디오 서브우퍼 시스템
LSR6312SP 파워드 서브우퍼는 JBL의 특허 기술인 Differential Drive®를 탑재한 12" 우퍼와 250W의 출력을 기반으로 합니다. THX® pm3 승인. METAlliance® 인증.
더 큰 이미지
기능
- Dolby Prologic, AC-3, DTS 및 기타 서라운드 포맷을 지원하는 멀티포맷 파워드 서브우퍼입니다.
- 250 W 연속 출력 파워 앰프입니다.
- 정교한 LCR 베이스 관리 시스템입니다.
- 선택 가능한 10 dB 입력 감도를 갖춘 다이렉트 LFE 입력입니다.
- 합산 출력으로 여러 대의 LSR6312SP를 체인 연결하여 멀티 서브우퍼 시스템을 구성할 수 있습니다.
- 확장된 저주파 응답과 낮은 파워 컴프레션을 위한 다이내믹 브레이킹 기술이 적용된 Differential Drive® 기술입니다.
- 낮은 공진과 안정적인 관성 접지를 위한 고밀도 배플입니다.
- Linear Dynamics Aperture 포트 디자인은 포트 난류를 제거하고 포트 컴프레션을 줄입니다.

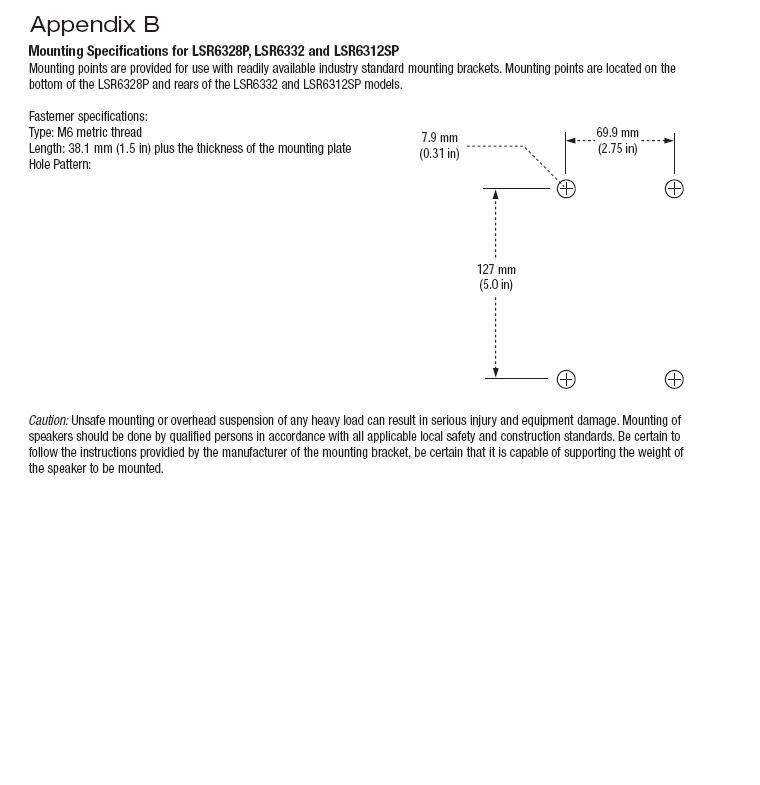

- 장착 설치를 위한 보강된 인클로저 및 편리한 마운팅 포인트입니다.
다운로드
Specifications
| 크기 | |
|
|
279KB |
Manuals
| 크기 | |
|
|
11.1KB |
|
|
48.8KB |
Brochures
| 크기 | |
|
|
5.89MB |
|
|
1.81MB |
Compliances
| 크기 | |
|
|
93.2KB |
Tech Notes
| 크기 | |
|
|
627KB |
Information documents
| 크기 | |
|
|
395KB |
Helpful Links
| 크기 | |
|
|
189KB |
|
|
60KB |
User Guides
| 크기 | |
|
|
2.58MB |
Install Guides
| 크기 | |
|
|
26.2KB |
Images
| 크기 | |
|
|
148KB |
Owner's Manuals
| 크기 | |
|
|
815KB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.
부품 및 서비스
사양
| Frequency Response | (-6 dB) 28 Hz - 80 Hz |
| -10 dB | 26 Hz |
| Enclosure Resonance Frequency | 28 Hz |
| Low-To-High Crossover Frequency | 80 Hz (4th order electroacoustic Linkwitz-Riley) |
| Distortion, 96 dB SPL/ 1 m | N/A |
| Low Frequency (<80 Hz) | N/A |
| 2nd Harmonic | <2% |
| 3rd Harmonic | <1% |
| Maximum Continuous SPL | >112 dB SPL / 1 m (35 Hz - 80 Hz) |
| Maximum Peak SPL | >115 dB SPL / 1 m (35 Hz - 80 Hz) |
| Calibrated Input Sensitivity | XLR or 1/4" |
| Selectable -10 dBV +4 dBu, +8 dBu | 96 dB / 1 m |
| Power Nonlinearity (20 Hz - 200 Hz): | N/A |
| 30 W | <0.4 dB |
| 100 W | <1.0 dB |
| Power / Clip / Bypass Indicators | Green LED - normal operationAmber LED - bypass modeRed LED - Limiter activated |
| Low Frequency Topology | Class A-B, all discrete |
| Sine Wave Power Rating | 260 W (<0.5% THD into rated impedance) |
| THD + N, 1⁄2Power | <0.05% |
| AC INPUT VOLTAGE | 115 VAC, 60 Hz (230VAC, 50 Hz – model LSR6312SP/230) |
| AC Input Voltage Operating Range | ±15% |
