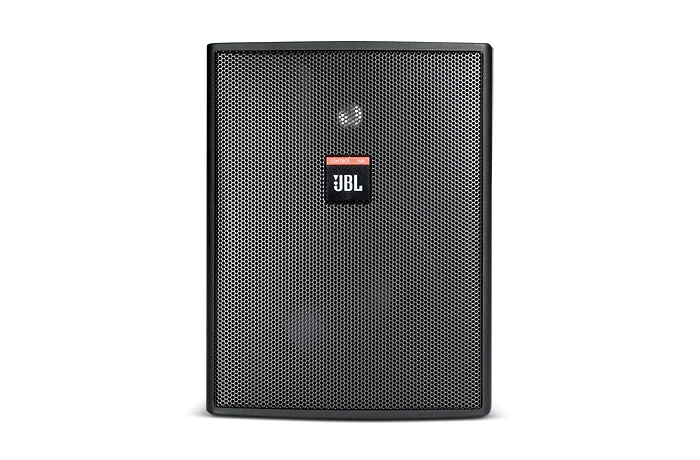

Control 25AV-LS

To-Vejs professionelt kompakt højtaler til Life/Safety-applikationer

Control 25AV-LS
Større billeder

Kompakt indendørs og udendørs baggrund- og forgrundshøjtaler til livreddende applikationer

Control 25AV-LS er bygget på samme platform som vores populære Control 25AV og er UL 1480 UUMW certificeret til brug i brandalarm- og/eller nødsignalsystemer. Control 25AV-LS benytter et dybt kabinet, højtydende komponenter og komplekst netværk for at opnå ekstremt glat høj-troværdighedsydelse fra en kompakt 2-vejs højtaler. Premium-ydelses kapabilitet og ensartet dækning sikrer fremragende lydkvalitet i hele lytteområdet.

En højtydende, lavt mættet transformer muliggør, at højttaleren kan bruges på enten 70 volt eller 100 volt distribuerede højttalerlinjer, med lignende troværdigheds ydelse som 8 ohm bypass-positionen.

Den patenterede InvisiBall® monteringsmetode er enkel at installere, justeres let, og giver høj grad af tyveribeskyttelse. Kabinet accepterer en række maling for at passe til enhver indretning. Vejrbestandighed maksimeres ved at anvende et aluminiumsgitter med polyester pulverlak og væskebeskyttede MTC-PC2 terminalcover.

Belægning af woofer-membranen i polypropylen og afslutning af dens omkreds med JBLs WeatherEdge™, en sømløs butylgummi-udvidelse af woofersurrunden, beskytter kritiske transducerelementer. Polycarbonate tweeter-membranen er forstærket med en tynd titaniumfilm for øget stivhed og holdbarhed. Nikkel/zink rustbestandige terminaler sikrer en sikker indgangsforbindelse.

Funktioner

  • UL 1480 UUMW certificeret til brug i brand- og/eller nødkommunikationssystemer (fil S7232); EN54-24 certificeret
  • Ekstremt glat frekvensrespons
  • Aluminiumsgitter med polyesterpulverlak for forbedret holdbarhed
  • 60W transformer til 70V eller 100V linjer, med 8 ohm bypass
  • SonicGuard™ overbelastningsbeskyttelse
  • 130 mm (5¼") polypropylenbeklædt woofer, 20 mm (¾") titanium-beklædt hornbelastet tweeter
  • Inkluderer InvisiBall® monteringshardware og forseglet indgangspaneldækning
  • Fastsiddende skruetilsluttingsterminaler
  • 110° x 85° højfrekvenshorn

Downloads

Brochures
  Version Sprog Størrelse Uploadet
file type icon Control Contractor Brochure (2025)
en version A, opdateret: mar 2026
en  23 MB mar 2026
file type icon Control Contractor Brochure (2024)
en version D, opdateret: feb 2024
en  14 MB feb 2024
  en  5,71 MB jul 2024
  en  21 MB mar 2026
Compliances
  Størrelse Uploadet
179 kB dec 2019
92,7 kB okt 2019
Simulation Data
  Version Størrelse Uploadet
file type icon JBL Pro ALL CLF Files
version 12-10-21, opdateret: maj 2023
12-10-21  24 MB maj 2023
  21 MB maj 2024
Safety Sheets
  Version Størrelse Uploadet
  186 kB okt 2020
file type icon C25AV-LS EN54-24 Certificate
version B, opdateret: apr 2025
339 kB apr 2025
Spec Sheets
  Version Størrelse Uploadet
file type icon Control 25AV-LS Spec Sheet
version F, opdateret: sep 2025
812 kB sep 2025
Owner's Manuals
  Version Størrelse Uploadet
file type icon Control 25AV-LS Manual
version B, opdateret: nov 2024
1,17 MB nov 2024
Speaker Tunings
  Version Størrelse Uploadet
file type icon Commercial, CBT, and AWC Tunings 220616
version A, opdateret: maj 2023
557 kB maj 2023
Install Guides
  Størrelse Uploadet
file type icon Guide to Business Music
opdateret: okt 2020
52,4 kB okt 2020
76,4 kB nov 2019
227 kB sep 2019
27,4 kB sep 2019
Related Products
  Størrelse Uploadet
file type icon LS Ceiling Spkr
opdateret: okt 2020
72 kB okt 2020

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB) 90 Hz - 20 kHz
Power Rating 200 Watts Continuous Program Power (at 8 ohm bypass mode) 100 Watts Continuous Pink Noise (at 8 ohm bypass mode) 60 Watts (at 60W tap setting)
Transformer Taps 60W, 30W, 15W (& 7.5W @ 70V)
Nominal Sensitivity 88dB, 1W at 1m (1kHz–10kHz, ave., at 8 ohm bypass mode); 76 dB, 1W at 4m per EN54-24 (100 Hz – 10 kHz, ave., 8 ohm bypass mode)
Nominal Coverage 110°H x 85°V (1 kHz to 16 kHz, avg.)
Directivity Factor (Q) 4.8 (500 Hz to 4kHz)
Directivity Index (DI) 6.5dB (500 Hz to 4kHz)
Maximum SPL 107 dB @ 1m (3.3 ft) average, 113 dB peak, at 8 ohms bypass mode, 92 dB at 4 m (13.2 ft.) average, at 60W tap setting, measured
Impedance 8 ohms (in bypass, position 5, mode) - tap 1: 667 ohms; tap 2: 333 ohms; tap 3: 166 ohms, tap 4: 82 ohms (typical)
Drivers 130mm (5.25 in) with polypropylene coated paper cone withWeatherEdge surround, 25 mm (1 in) voicecoil on kapton former
HF: 20mm (.75 in) titanium coated PEI
Input Connectors Captive screw-down terminals, zinc-plated copper base, nickel plated metal screws/washers, accepts up to 9 mm outside 4 mm inside open lug, plus bare wire up to 12 AWG (2.5 mm)
Enclosure ABS, (materials rated UL94-5VA)
Grille Aluminum with polyester powder coating
Outdoor Capability Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, IEC 529 IP-x5 splashproof rating
Safety Agency UL1480-UUMW Listed (S7232), EN54-24:2008 certified, NFPA90, NFPA70A, and in accordance with the requirements of IEC60849/EN60849
Dimensions (H x W x D) 236 x 186 x 159 mm (9.3 x 7.4 x 6.3 in)
Net Weight (each) 3.8 kg (8.4 lbs) ea
Shipping Weight 8.6 kg (19 lbs) pair
Included Accessories 1 pc MTC-PC2 input panel cover, Invisiball mounting base, 6 mm x 100 mm Invisiball hex wrench
Optional Accessories MTC-25V for vertical columnar mounting of up to 3 speakers MTC-25/23H for horizontal splaying of 2 speakers. Three brackets array either 3 or 6 speakers in a hanging array module for 360° horizontal coverage.MTC-28/25CM to install speaker down from the ceiling.See JBL Control Contractor Bracket and Adapter Handbook.
Mounting Hardware InvisiBall™ aimable wall-mounting system included.
Coverage Pattern
Frequency (kHz) Horizontal Coverage° Vertical Coverage°
0.5 kHz 360° 360°
1 kHz 148° 138°
2 kHz 112° 103°
4 kHz 122° 78°
