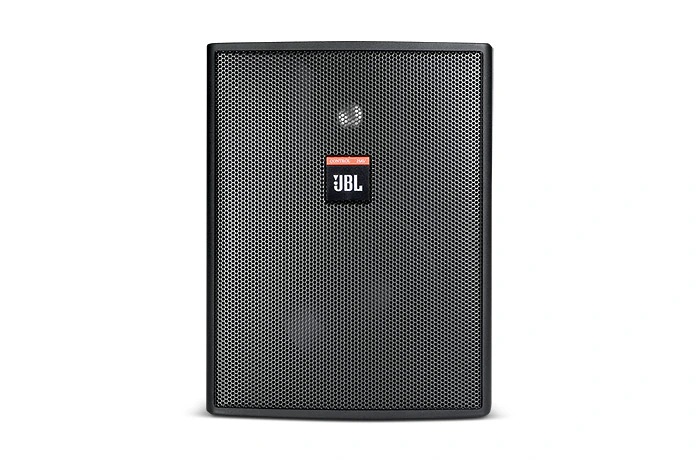

Control 25AV-LS

Altifalante Compacto Profissional de Duas Vias para Aplicações de Vida/Segurança

Control 25AV-LS
Imagens maiores

Altifalante Compacto Interior/Exterior de Fundo e Primeiro Plano para Aplicações de Segurança na Vida

O Control 25AV-LS é construído sobre a mesma plataforma do popular Control 25AV e está listado UL 1480 UUMW para utilização em sistemas de alarme de incêndio e/ou comunicação de emergência. O Control 25AV-LS utiliza um gabinete profundo, componentes de alta potência e uma rede complexa para alcançar um desempenho de alta fidelidade extremamente suave num altifalante compacto de 2 vias. A capacidade de desempenho premium e a cobertura uniforme garantem excelente qualidade de som em toda a área de audição.

Um transformador de qualidade superior e baixa saturação permite que o altifalante seja utilizado em linhas de altifalantes distribuídas de 70 ou 100 volts, com desempenho de fidelidade semelhante à posição de desvio de 8 ohms.

O método de montagem InvisiBall® patenteado é simples de instalar, aponta facilmente e oferece um elevado grau de dissuasão de roubo. O gabinete aceita uma variedade de tintas para combinar com qualquer decoração. A resistência às intempéries é maximizada utilizando uma grelha de alumínio com revestimento de pó de poliéster e coberturas de terminais MTC-PC2 à prova de líquidos.

O revestimento do cone do woofer em polipropileno e o término da sua circunferência no WeatherEdge™ da JBL, uma extensão contínua de borracha butílica da suspensão do woofer, protegem os elementos críticos do transdutor. O diafragma do tweeter em policarbonato é reforçado com uma fina película de titânio para maior rigidez e durabilidade. Os terminais resistentes à corrosão de níquel/zinco asseguram uma ligação de entrada segura.

Características

  • Listado UL 1480 UUMW para utilização em sistemas de alarme de incêndio e/ou comunicação de emergência (ficheiro S7232); certificado EN54-24
  • Resposta em frequência extremamente suave
  • Grelha em alumínio com revestimento em pó poliéster para maior durabilidade
  • Transformador de 60W para linhas de 70V ou 100V, com desvio de 8 ohms
  • Proteção contra sobrecarga SonicGuard™
  • Subwoofer de 130 mm (5¼") revestido em polipropileno, tweeter de carga frontal de 20 mm (¾") revestido em titânio
  • Inclui hardware de montagem InvisiBall® e tampa de painel de entrada selada
  • Terminais de entrada com parafuso de retenção
  • Corneta de alta frequência de 110° x 85°

Descarregamentos

Brochures
  Versão Idioma Tamanho Carregado
file type icon Control Contractor Brochure (2025)
en versão A, atualizado: mar 2026
en  20 MB mar 2026
file type icon Control Contractor Brochure (2024)
en versão D, atualizado: fev 2024
en  10 MB fev 2024
file type icon Loudspeakers for Sports Facilities
en atualizado: jul 2024
  en  6 MB jul 2024
file type icon Control Contractor Brochure (2026)
en atualizado: mar 2026
  en  20 MB mar 2026
Compliances
  Tamanho Carregado
200 KB dez 2019
90 KB out 2019
Simulation Data
  Versão Tamanho Carregado
file type icon JBL Pro ALL CLF Files
versão 12-10-21, atualizado: mai 2023
12-10-21  20 MB mai 2023
  20 MB mai 2024
Safety Sheets
  Versão Tamanho Carregado
  200 KB out 2020
file type icon C25AV-LS EN54-24 Certificate
versão B, atualizado: abr 2025
300 KB abr 2025
Spec Sheets
  Versão Tamanho Carregado
file type icon Control 25AV-LS Spec Sheet
versão F, atualizado: set 2025
800 KB set 2025
Owner's Manuals
  Versão Tamanho Carregado
file type icon Control 25AV-LS Manual
versão B, atualizado: nov 2024
1 MB nov 2024
Speaker Tunings
  Versão Tamanho Carregado
file type icon Commercial, CBT, and AWC Tunings 220616
versão A, atualizado: mai 2023
600 KB mai 2023
Install Guides
  Tamanho Carregado
file type icon Guide to Business Music
atualizado: out 2020
50 KB out 2020
80 KB nov 2019
200 KB set 2019
30 KB set 2019
Related Products
  Tamanho Carregado
file type icon LS Ceiling Spkr
atualizado: out 2020
70 KB out 2020

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB) 90 Hz - 20 kHz
Power Rating 200 Watts Continuous Program Power (at 8 ohm bypass mode) 100 Watts Continuous Pink Noise (at 8 ohm bypass mode) 60 Watts (at 60W tap setting)
Transformer Taps 60W, 30W, 15W (& 7.5W @ 70V)
Nominal Sensitivity 88dB, 1W at 1m (1kHz–10kHz, ave., at 8 ohm bypass mode); 76 dB, 1W at 4m per EN54-24 (100 Hz – 10 kHz, ave., 8 ohm bypass mode)
Nominal Coverage 110°H x 85°V (1 kHz to 16 kHz, avg.)
Directivity Factor (Q) 4.8 (500 Hz to 4kHz)
Directivity Index (DI) 6.5dB (500 Hz to 4kHz)
Maximum SPL 107 dB @ 1m (3.3 ft) average, 113 dB peak, at 8 ohms bypass mode, 92 dB at 4 m (13.2 ft.) average, at 60W tap setting, measured
Impedance 8 ohms (in bypass, position 5, mode) - tap 1: 667 ohms; tap 2: 333 ohms; tap 3: 166 ohms, tap 4: 82 ohms (typical)
Drivers 130mm (5.25 in) with polypropylene coated paper cone withWeatherEdge surround, 25 mm (1 in) voicecoil on kapton former
HF: 20mm (.75 in) titanium coated PEI
Input Connectors Captive screw-down terminals, zinc-plated copper base, nickel plated metal screws/washers, accepts up to 9 mm outside 4 mm inside open lug, plus bare wire up to 12 AWG (2.5 mm)
Enclosure ABS, (materials rated UL94-5VA)
Grille Aluminum with polyester powder coating
Outdoor Capability Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, IEC 529 IP-x5 splashproof rating
Safety Agency UL1480-UUMW Listed (S7232), EN54-24:2008 certified, NFPA90, NFPA70A, and in accordance with the requirements of IEC60849/EN60849
Dimensions (H x W x D) 236 x 186 x 159 mm (9.3 x 7.4 x 6.3 in)
Net Weight (each) 3.8 kg (8.4 lbs) ea
Shipping Weight 8.6 kg (19 lbs) pair
Included Accessories 1 pc MTC-PC2 input panel cover, Invisiball mounting base, 6 mm x 100 mm Invisiball hex wrench
Optional Accessories MTC-25V for vertical columnar mounting of up to 3 speakers MTC-25/23H for horizontal splaying of 2 speakers. Three brackets array either 3 or 6 speakers in a hanging array module for 360° horizontal coverage.MTC-28/25CM to install speaker down from the ceiling.See JBL Control Contractor Bracket and Adapter Handbook.
Mounting Hardware InvisiBall™ aimable wall-mounting system included.
Coverage Pattern
Frequency (kHz) Horizontal Coverage° Vertical Coverage°
0.5 kHz 360° 360°
1 kHz 148° 138°
2 kHz 112° 103°
4 kHz 122° 78°
