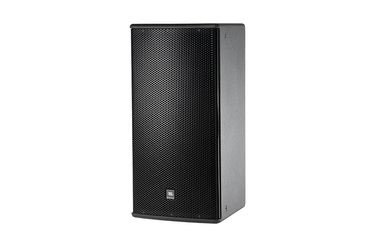

JBL Professional AM7212/00

صور أكبر

مكبر صوت ثنائي الاتجاه بقوة عالية مقاس 12 بوصة مع قرن دوار 100° × 100°

نظام AM7212/64 هو مكبر صوت عالي القوة وخفيف الوزن وثنائي الاتجاه وكامل المدى، يتكون من محرك تردد منخفض JBL Differential Drive ثنائي الملف الصوتي وثنائي الفجوة المغناطيسية 2262H بقياس 300 ملم (12 بوصة)، ومحرك ضغط عالي التردد 2432H بفتحة 38 ملم (1.5 بوصة) وملف صوتي بقياس 75 ملم (3 بوصات). يوفر دليل الموجات Progressive Transition بالتنسيق الكبير تغطية ممتازة في أنماط متعددة. دليل الموجات قابل للدوران، مما يسمح باستخدام نظام مكبر الصوت بالاتجاه الرأسي أو الأفقي. تقلل الشبكات السلبية عالية الانحدار تداخل النطاقات بشكل فعال. تعزز الاستجابة المضبوطة خارج المحور قابلية التجميع في صفوف.

الميزات

تغطية 100° × 100°
مشغل التردد المنخفض 2262H Differential Drive®
مشغل الضغط عالي التردد 2432H
دليل موجات PT™ Progressive Transition كبير لتحكم نمط ممتاز وتشويه منخفض
دليل موجات قابل للدوران للتوجيه العمودي أو الأفقي
تبديل ثنائي المضخم/سلبي
مجموعة ضبط FIR لنمط ثنائي المضخم والسلبي توفر استجابة تردد وطور محسّنة واتساق التغطية وجودة الصوت
متوفر بألوان أسود وأبيض وتشطيبات WRC/WRX

لتحسين الموثوقية في ظروف الطقس وتقليل تسرب المياه، قد تختلف أبعاد الخزانة لطرز WRC و WRX عن أبعاد الطراز القياسي. يرجى التواصل مع CustomAudio@harman.com للحصول على الرسومات و/أو معلومات الأبعاد لطرز WRC و WRX.

التنزيلات

Specifications

	الحجم	تاريخ التحميل
AM7212/00 Spec Sheet تم التحديث: أكتوبر 2020	529 KB	أكتوبر 2020

Manuals

	الإصدار	اللغة	الحجم	تاريخ التحميل
AE Series Array Guide تم التحديث: يوليو 2024			1.12 MB	يوليو 2024
AE Series U-Bracket Handbook تم التحديث: يوليو 2024			597 KB	يوليو 2024
Weather Resistant Configurations الإصدار A, تم التحديث: مايو 2023	A		86.1 KB	مايو 2023
AE/PD Connector Pinout Guide تم التحديث: أكتوبر 2019			8.25 KB	أكتوبر 2019
Painting AE Loudspeaker Cabinets تم التحديث: مارس 2025			115 KB	مارس 2025

Brochures

	اللغة	الحجم	تاريخ التحميل
AE Series Brochure تم التحديث: أكتوبر 2020		4.05 MB	أكتوبر 2020
AM Brochure تم التحديث: أكتوبر 2020		1.54 MB	أكتوبر 2020
Loudspeakers for Sports Facilities تم التحديث: يوليو 2024		5.71 MB	يوليو 2024

CAD Drawings

	الإصدار	الحجم	تاريخ التحميل
AE Series - Customer Drawings الإصدار 2.0, تم التحديث: مايو 2024	2.0	2.69 MB	مايو 2024
AE Series - WR Models Customer Drawings الإصدار 3.0, تم التحديث: أبريل 2026	3.0	3.8 MB	أبريل 2026
AE Series - Revit/BIM Files الإصدار 11.0, تم التحديث: يوليو 2024	11.0	730 KB	يوليو 2024

Compliances

	الحجم	تاريخ التحميل
AE Series - AM7000 Declaration of Conformity تم التحديث: أكتوبر 2020	146 KB	أكتوبر 2020

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024		21 MB	مايو 2024

Preset Libraries

	الحجم	تاريخ التحميل
AE Series DCi Series Preset Library تم التحديث: مايو 2024	471 KB	مايو 2024

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	36 Hz - 20 kHz
Frequency Response (±3 dB)	42 Hz - 20 kHz
Coverage	/64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
LF Driver	1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
System Type	12" Two - Way, High Power, Full - Range
Dimensions (H x W x D)	711 x 369 x 458 mm (28 x 14.5 x 18 in)
Net Weight (each)	23.1 kg (51 lb)
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Frequency	1.8 kHz
Transducer Power Rating (AES)	LF: 1000 W (4000 W peak), 2 hr700 W (2800 W peak), 100 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating	Passive mode: 600 W (2400 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp mode:LF: 126 dB-SPL cont avg (132 dB peak)HF: 131 dB-SPL cont avg (137 dB peak)Passive mode:123 dB-SPL cont avg (129 dB peak)
System Sensitivity (1w @ 1m)	Passive mode: 95 dB SPL
Nominal Impedance	8 ohms
System Power Rating	Passive mode: 600 W (2400 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Environmental	Mil-Std 810; IP-x3 per IEC529.
