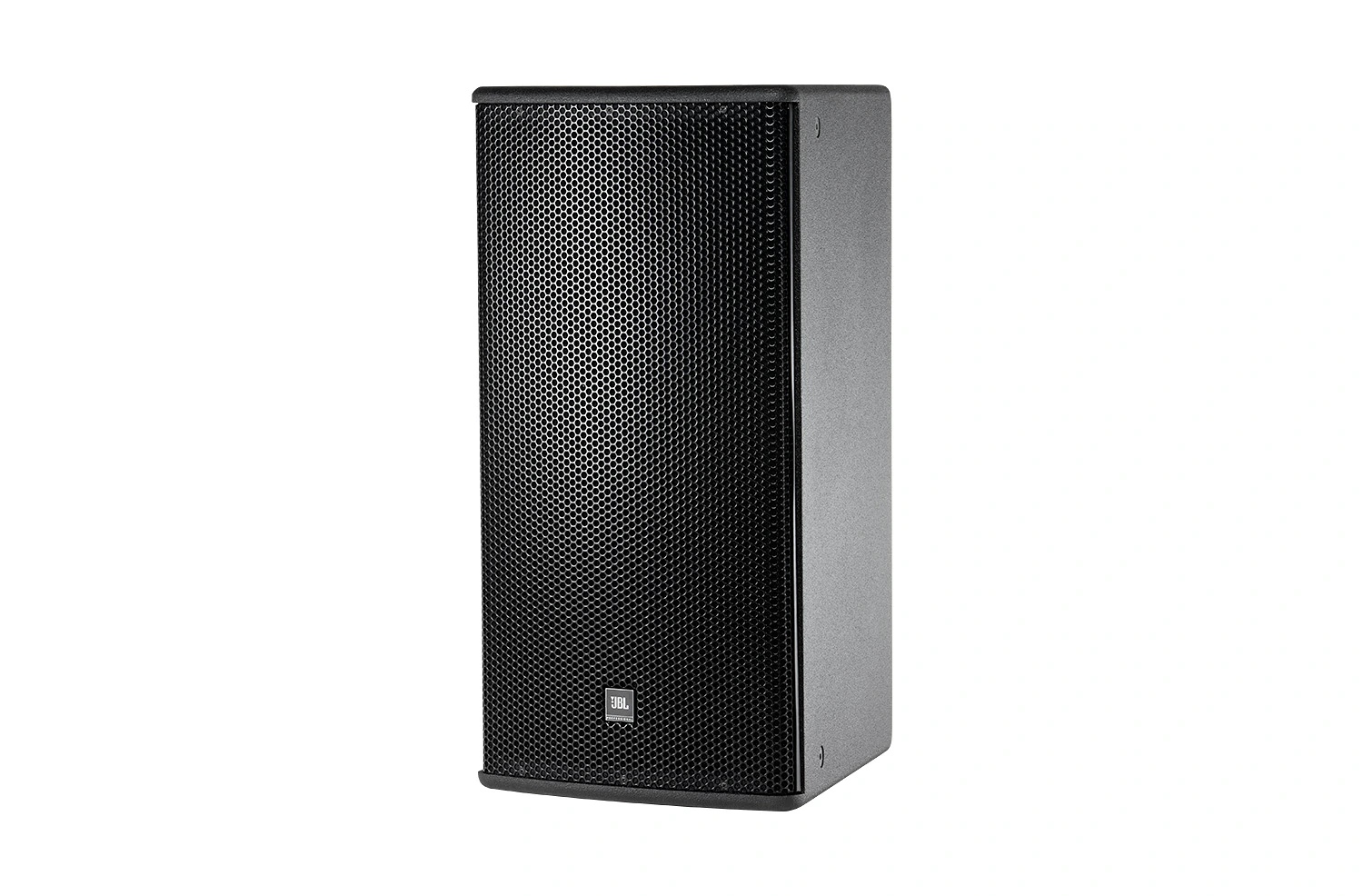

AM7212/00

Coluna de 2 Vias com Altifalante de 12 Polegadas e Corneta de 100° x 100°

AM7212/00
Imagens maiores

Altifalante 2 Vias de Elevada Potência com Corneta Rotativa de 100° x 100°

O AM7212/64 é um sistema de altifalante completo, leve e de elevada potência, com 2 vias, composto pelo controlador de baixa frequência JBL Differential Drive de dupla bobine móvel e duplo entreferro 2262H de 300 mm (12 polegadas) e pelo controlador de compressão de alta frequência 2432H com saída de 38 mm (1,5 polegadas) e bobine móvel de 75 mm (3 polegadas). A corneta Progressive Transition de grande formato oferece uma cobertura excelente numa variedade de padrões. A corneta é rotativa, permitindo que o sistema de altifalante seja utilizado tanto na orientação vertical como horizontal. As redes passivas de inclinação acentuada minimizam a sobreposição de bandas. A resposta fora do eixo bem controlada melhora a capacidade de agrupamento.



Características

  • Cobertura 100° x 100°
  • Altifalante de Baixa Frequência 2262H Differential Drive®
  • Altifalante de Compressão de Alta Frequência 2432H
  • Guia de ondas PT™ de Transição Progressiva de grande dimensão para excelente controlo de padrão e baixa distorsão
  • Guia de ondas rotativo para orientação vertical ou horizontal
  • Bi-Amp/Passivo Comutável
  • Conjunto de Sintonização FIR em Modo Bi-Amp e Passivo com Resposta de Frequência e Fase Otimizadas, Consistência de Cobertura e Qualidade Sonora
  • Disponível em acabamentos Preto, Branco e WRC/WRX

Para melhorar a fiabilidade em condições climáticas e reduzir a infiltração de água, as dimensões do gabinete dos modelos WRC e WRX podem ser diferentes das dimensões do modelo standard. Contacte CustomAudio@harman.com para desenhos e/ou informações de dimensões dos modelos WRC e WRX.)



Descarregamentos

Specifications
  Tamanho Carregado
file type icon AM7212/00 Spec Sheet
atualizado: out 2020
500 KB out 2020
Manuals
  Versão Idioma Tamanho Carregado
file type icon AE Series Array Guide
en atualizado: jul 2024
  en  1 MB jul 2024
file type icon AE Series U-Bracket Handbook
en atualizado: jul 2024
  en  600 KB jul 2024
file type icon Weather Resistant Configurations
en versão A, atualizado: mai 2023
en  90 KB mai 2023
file type icon AE/PD Connector Pinout Guide
atualizado: out 2019
    8 KB out 2019
file type icon Painting AE Loudspeaker Cabinets
en atualizado: mar 2025
  en  100 KB mar 2025
Brochures
  Idioma Tamanho Carregado
file type icon AE Series Brochure
atualizado: out 2020
  4 MB out 2020
file type icon AM Brochure
atualizado: out 2020
  2 MB out 2020
file type icon Loudspeakers for Sports Facilities
en atualizado: jul 2024
en  6 MB jul 2024
CAD Drawings
  Versão Tamanho Carregado
file type icon AE Series - Customer Drawings
versão 2.0, atualizado: mai 2024
2.0  3 MB mai 2024
file type icon AE Series - WR Models Customer Drawings
versão 3.0, atualizado: abr 2026
3.0  4 MB abr 2026
file type icon AE Series - Revit/BIM Files
versão 11.0, atualizado: jul 2024
11.0  700 KB jul 2024
Compliances
  Tamanho Carregado
100 KB out 2020
Simulation Data
  Versão Tamanho Carregado
file type icon JBL Pro ALL CLF Files
versão 12-10-21, atualizado: mai 2023
12-10-21  20 MB mai 2023
  20 MB mai 2024
Preset Libraries
  Tamanho Carregado
500 KB mai 2024

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB) 36 Hz - 20 kHz
Frequency Response (±3 dB) 42 Hz - 20 kHz
Coverage /64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
LF Driver 1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
System Type 12" Two - Way, High Power, Full - Range
Dimensions (H x W x D) 711 x 369 x 458 mm (28 x 14.5 x 18 in)
Net Weight (each) 23.1 kg (51 lb)
Crossover Modes Bi-amp/Passive switchable
Passive Crossover Frequency 1.8 kHz
Transducer Power Rating (AES) LF: 1000 W (4000 W peak), 2 hr700 W (2800 W peak), 100 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating Passive mode: 600 W (2400 W peak), 100 hrs
Maximum SPL (1m)

Bi-amp mode:LF: 126 dB-SPL cont avg (132 dB peak)HF: 131 dB-SPL cont avg (137 dB peak)Passive mode:123 dB-SPL cont avg (129 dB peak)

System Sensitivity (1w @ 1m) Passive mode: 95 dB SPL
Nominal Impedance 8 ohms
System Power Rating Passive mode: 600 W (2400 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance 8 ohms
Nominal HF Driver Impedance 8 ohms
Enclosure Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment 15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Environmental Mil-Std 810; IP-x3 per IEC529.
