AW295

ลำโพงกลางแจ้งสองทาง กำลังสูง 1 x 12" LF พร้อมฮอร์นหมุนได้

AW295
รูปภาพขนาดใหญ่

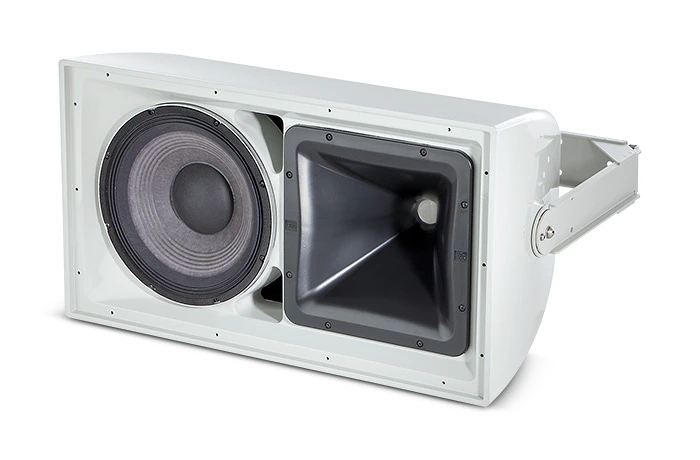

ชิ้นส่วนต่างๆ ได้รับการปิดผนึกบนรุ่น LS (ภาพแสดงรุ่นที่ไม่ใช่ LS)

ลำโพงกลางแจ้งสูงกำลัง 2 ทาง พร้อมไดรเวอร์ความถี่ต่ำ 1 x 12" และฮอร์นหมุนได้

AW295 เป็นระบบลำโพงความถี่เต็มช่วง 2 ทาง เบาน้ำหนัก สูงกำลัง ประกอบด้วยไดรเวอร์ความถี่ต่ำ JBL Differential Drive 2262H ขนาด 300 มม. (12 นิ้ว) ที่มีขดลวดเสียงคู่และช่องว่างแม่เหล็กคู่ และไดรเวอร์คอมเพรสชั่นความถี่สูง 2432H ที่มีทางออก 38 มม. (1.5 นิ้ว) และขดลวดเสียง 75 มม. (3 นิ้ว) ท่อนำคลื่น Progressive Transition ขนาดใหญ่มีความครอบคลุมยอดเยี่ยม 90° x 50° ท่อนำคลื่นสามารถหมุนได้เพื่อให้ระบบลำโพงใช้งานได้ในแนวตั้งหรือแนวนอน ตัวเรือนสร้างจากคอมโพสิตแก้วหลายชั้นและมีการเสริมแรงอย่างหนักเพื่อเพิ่มประสิทธิภาพความถี่ต่ำให้สูงสุด เกรตเหล็กสแตนเลส 14 เกจบุด้วยโฟมเซลล์เปิดและตาข่ายเหล็กสแตนเลส ให้การป้องกันยอดเยี่ยมในสภาพแวดล้อมที่รุนแรง ระบบนี้ติดตั้งหม้อแปลง 400 W 70/100V และรวมถึง วงเล็บติดตั้ง U ที่ทนต่อสภาพอากาศ ซึ่งอำนวยความสะดวกในการติดตั้งบนพื้นผิวเรียบหรือมุม 90° AW295 เป็นส่วนหนึ่งของชุด AE Series ของ JBL ซึ่งเป็นกลุ่มลำโพงอเนกประสงค์สำหรับการใช้งานได้หลากหลาย



คุณสมบัติ

  • ตัวเรือนไฟเบอร์กลาสทนต่อสภาพอากาศ
  • ความครอบคลุม 90° x 50°
  • ไดรเวอร์ความถี่ต่ำ 2262H Differential Driver®
  • ไดรเวอร์ความถี่สูง 2432H Compression Driver
  • เวฟไกด์ PT™ Progressive Transition ขนาดใหญ่สำหรับการควบคุมรูปแบบที่ยอดเยี่ยมและความบิดเบือนต่ำ
  • เวฟไกด์หมุนได้สำหรับการจัดวางแบบแนวตั้งหรือแนวนอน
  • มีให้เลือกในสีเทาและสีดำ
  • รวมหม้อแปลง 400 W, 70/100V
  • รวมวงเล็บยึด U-type


การประยุกต์ใช้

  • สนามกีฬา
  • สถานที่บันเทิงธีมแบบ
  • ศูนย์บันเทิงกลางแจ้ง
  • สวนน้ำ


การดาวน์โหลด

Specifications
  ขนาด อัปโหลดแล้ว
file type icon AW295 Spec Sheet
อัปเดต: ต.ค. 2020
1.07 เมกะไบต์ ต.ค. 2020
Brochures
  ภาษา ขนาด อัปโหลดแล้ว
file type icon Loudspeakers for Sports Facilities
en อัปเดต: ก.ค. 2024
en  5.71 เมกะไบต์ ก.ค. 2024
CAD Drawings
  ขนาด อัปโหลดแล้ว
file type icon AW & AWC 2D & 3D CAD Drawings
อัปเดต: ก.พ. 2021
10.8 เมกะไบต์ ก.พ. 2021
file type icon AW/AWC Drawings PDF
อัปเดต: ต.ค. 2020
284 กิโลไบต์ ต.ค. 2020
Compliances
  ขนาด อัปโหลดแล้ว
file type icon AW Series Declaration of Conformity
อัปเดต: ต.ค. 2020
141 กิโลไบต์ ต.ค. 2020
Simulation Data
  เวอร์ชัน ขนาด อัปโหลดแล้ว
file type icon JBL Pro ALL CLF Files
เวอร์ชัน 12-10-21, อัปเดต: พ.ค. 2023
12-10-21  24 เมกะไบต์ พ.ค. 2023
file type icon Ease SPK/DLL Files - Full JBL Pro Line
อัปเดต: พ.ค. 2024
  21 เมกะไบต์ พ.ค. 2024
Ease Data
  ขนาด อัปโหลดแล้ว
file type icon AW-AWC Ease Files
อัปเดต: ต.ค. 2019
867 กิโลไบต์ ต.ค. 2019
file type icon AW Series - EASE GLL
อัปเดต: มี.ค. 2026
2.48 เมกะไบต์ มี.ค. 2026
CLF Files
  ขนาด อัปโหลดแล้ว
file type icon AW-AWC CLF Files
อัปเดต: ต.ค. 2019
1.45 เมกะไบต์ ต.ค. 2019
Install Guides
  ขนาด อัปโหลดแล้ว
file type icon AW Bracket Instructions
อัปเดต: ต.ค. 2020
58.1 กิโลไบต์ ต.ค. 2020

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range (-10dB) 43 Hz – 20 kHz
Frequency Response (±3 dB) 53 Hz – 18 kHz
Coverage Pattern 90° x 50°, rotatable waveguide
Directivity Factor (Q) 12.6
Directivity Index (DI) 11 dB
Crossover Frequency 1.3 kHz
System Power Rating 500 W (2000 W peak), 100 hrs
Maximum SPL (1m) 126 dB-SPL cont avg (132 dB peak)
System Sensitivity (1w @ 1m) 98 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with (3 in) dual voice coil
Nominal LF Driver Impedance 8 ohms
LFD Sensitivity (1W @ 1m, within operational band) 96 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance 8 ohms
HFD Sensitivity (1W @ 1m) 113 dB SPL
Waveguide PT-H95HF-1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (black available)
Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC529
Dimensions (H x W x D in horizontal cabinet orientation) 409 x 732 x 452 mm(16.1 x 28.8 x 17.8 in)
Net Weight (each) 25.2 kg (55.5 lb)
