JBL Professional AW295

더 큰 이미지

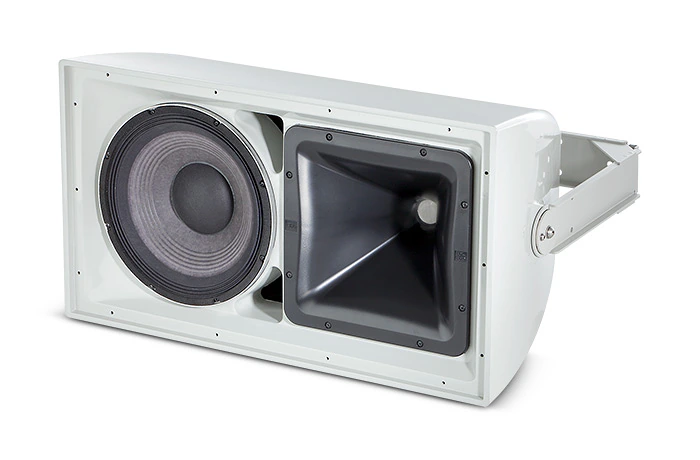

LS 모델은 부품이 밀봉되어 있습니다(사진은 LS 이외 모델).

1 x 12" LF 및 회전식 혼을 탑재한 고출력 2-웨이 전천후 라우드스피커

AW295는 고출력 경량 2-웨이 풀레인지 라우드스피커 시스템으로, JBL Differential Drive 듀얼 보이스 코일 및 듀얼 마그네틱 갭 구조의 2262H 300 mm(12 in) 저주파 드라이버와 38 mm(1.5 in) 출구, 75 mm(3 in) 보이스 코일 사양의 2432H 고주파 컴프레션 드라이버로 구성됩니다. 대형 Progressive Transition 웨이브가이드는 90° x 50°의 우수한 커버리지를 제공합니다. 웨이브가이드를 회전할 수 있어 라우드스피커 시스템을 수직 또는 수평 방향으로 설치하여 사용할 수 있습니다. 인클로저는 다층 글래스 컴포지트로 제작되었으며, 저주파 성능을 극대화하도록 내부를 견고하게 보강했습니다. 14게이지 스테인리스 스틸 그릴은 뒷면에 오픈 셀 폼과 스테인리스 스틸 메시를 적용하여 가장 혹독한 환경에서도 탁월한 보호 성능을 발휘합니다. 시스템에는 400 W 70/100V 트랜스포머가 장착되어 있습니다. 견고한 내후 처리된 U형 마운팅 브래킷이 포함되어 있어 평면 또는 90° 코너에 간편하게 설치할 수 있습니다. AW295는 다양한 용도에 대응하는 다목적 라우드스피커 제품군인 JBL AE 시리즈의 제품입니다.

기능

내후성 올 파이버글라스 인클로저
90° x 50° 커버리지
2262H Differential Driver® 저주파 드라이버
2432H 고주파 컴프레션 드라이버
우수한 패턴 제어와 저왜곡을 제공하는 대형 PT™ Progressive Transition 웨이브가이드
수직 또는 수평 방향 설치를 위한 회전식 웨이브가이드
그레이 및 블랙 마감 제공
400 W, 70/100V 트랜스포머 포함
U형 마운팅 브래킷 포함

애플리케이션

스포츠 시설
테마 엔터테인먼트 시설
야외 엔터테인먼트 센터
워터파크

다운로드

Specifications

	크기	업로드됨
AW295 Spec Sheet 업데이트됨: 2020년 10월월	1.07MB	2020년 10월월

Brochures

	언어	크기	업로드됨
Loudspeakers for Sports Facilities 업데이트됨: 2024년 7월월		5.71MB	2024년 7월월

CAD Drawings

	크기	업로드됨
AW & AWC 2D & 3D CAD Drawings 업데이트됨: 2021년 2월월	10.8MB	2021년 2월월
AW/AWC Drawings PDF 업데이트됨: 2020년 10월월	284KB	2020년 10월월

Compliances

	크기	업로드됨
AW Series Declaration of Conformity 업데이트됨: 2020년 10월월	141KB	2020년 10월월

Simulation Data

	버전	크기	업로드됨
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트됨: 2023년 5월월	12-10-21	24MB	2023년 5월월
Ease SPK/DLL Files - Full JBL Pro Line 업데이트됨: 2024년 5월월		21MB	2024년 5월월

Ease Data

	크기	업로드됨
AW-AWC Ease Files 업데이트됨: 2019년 10월월	867KB	2019년 10월월
AW Series - EASE GLL 업데이트됨: 2026년 3월월	2.48MB	2026년 3월월

CLF Files

	크기	업로드됨
AW-AWC CLF Files 업데이트됨: 2019년 10월월	1.45MB	2019년 10월월

Install Guides

	크기	업로드됨
AW Bracket Instructions 업데이트됨: 2020년 10월월	58.1KB	2020년 10월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Frequency Range (-10 dB)	43 Hz – 20 kHz
Frequency Response (±3 dB)	53 Hz – 18 kHz
Coverage Pattern	90° x 50°, rotatable waveguide
Directivity Factor (Q)	12.6
Directivity Index (DI)	11 dB
Crossover Frequency	1.3 kHz
System Power Rating	500 W (2000 W peak), 100 hrs
Maximum SPL (1m)	126 dB-SPL cont avg (132 dB peak)
System Sensitivity (1w @ 1m)	98 dB SPL
Transformer Taps	70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver	1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with (3 in) dual voice coil
Nominal LF Driver Impedance	8 ohms
LFD Sensitivity (1W @ 1m, within operational band)	96 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity (1W @ 1m)	113 dB SPL
Waveguide	PT-H95HF-1
Enclosure	Hand-Laminated Fiberglass, gray gelcoat (black available)
Suspension Attachment	2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille	Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental	IP55C per IEC529
Dimensions (H x W x D in horizontal cabinet orientation)	409 x 732 x 452 mm(16.1 x 28.8 x 17.8 in)
Net Weight (each)	25.2 kg (55.5 lb)
