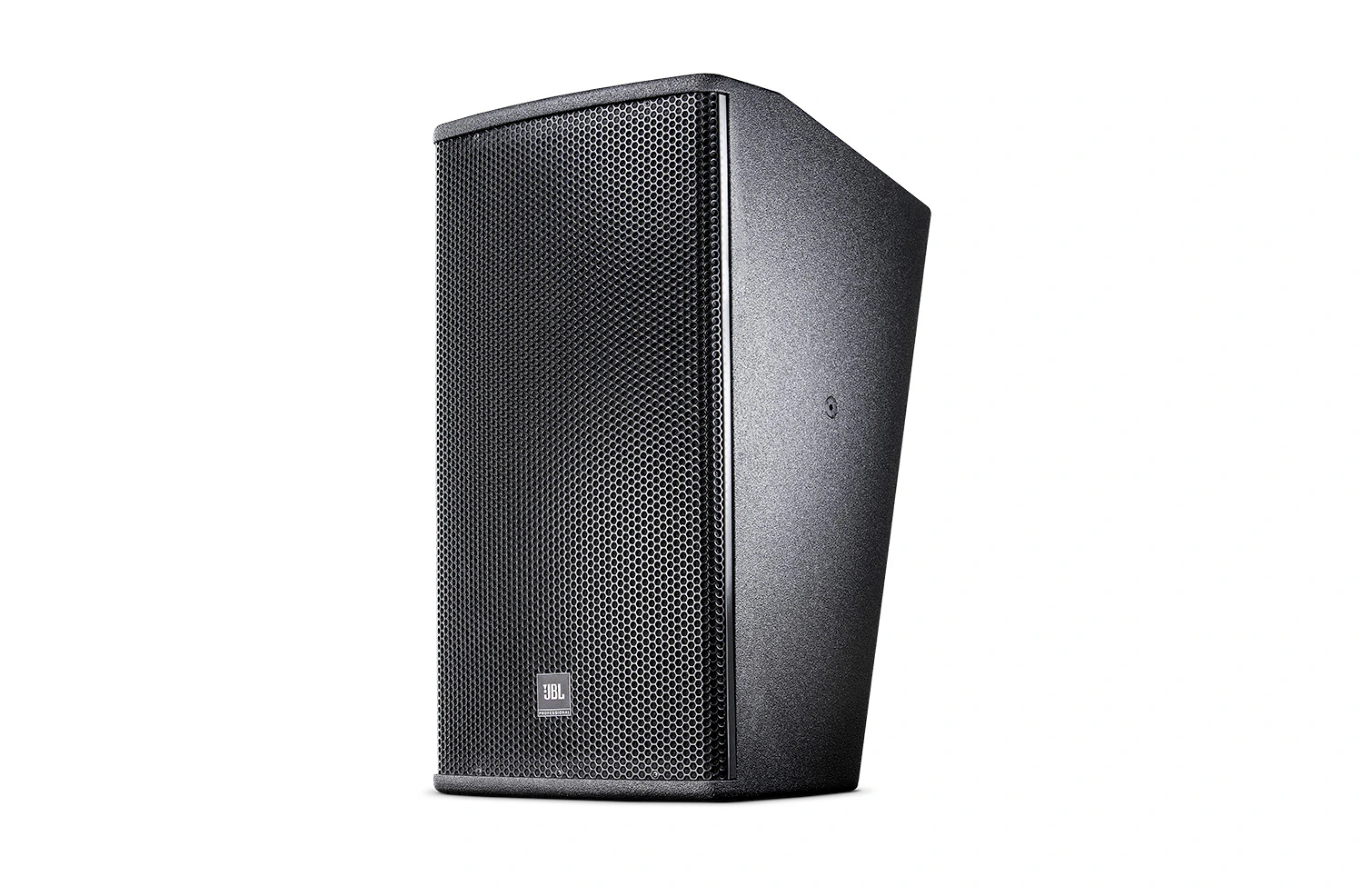

JBL Professional 9320

รูปภาพขนาดใหญ่

12" High Power Cinema Surround For Multi Channel Applications For Multi Channel Applications

The 9320 Cinema Surround Speaker offers very high power handling, high sensitivity, and extended bass response. The two-way 9320's performance features position it as the ideal high power surround for multi-channel surround applications.

คุณสมบัติ

35 Hz to 20 kHz Frequency Range
High Sensitivity, 98 dB SPL, 1 w, 1 m (3.3 ft)
High Power Handling Capability. 400 watts continuous pink noise
Multiple M-10 threaded mounting points
120° x 60° Coverage
Multi-ply birch enclosure
Progressive Transition high frequency waveguide
Input terminals located on top of cabinet for easy access

การดาวน์โหลด

Specifications

	ขนาด	อัปโหลดแล้ว
9320 Spec Sheet อัปเดต: ต.ค. 2020	187 กิโลไบต์	ต.ค. 2020

CAD Drawings

	ขนาด	อัปโหลดแล้ว
9320 Drawing อัปเดต: ต.ค. 2020	3.9 เมกะไบต์	ต.ค. 2020
9320 Drawing(2) อัปเดต: ต.ค. 2020	263 กิโลไบต์	ต.ค. 2020

Compliances

	ขนาด	อัปโหลดแล้ว
Cinema Sound 9320 Declaration of Conformity อัปเดต: ต.ค. 2019	141 กิโลไบต์	ต.ค. 2019
9300 Series Declaration of Conformity อัปเดต: ต.ค. 2020	31.8 กิโลไบต์	ต.ค. 2020
Cinema Sound 9400 Series - EU Declaration of Conformity อัปเดต: ต.ค. 2019	277 กิโลไบต์	ต.ค. 2019

Install Guides

	ขนาด	อัปโหลดแล้ว
MTU-9320 Bracket Instructions อัปเดต: ต.ค. 2020	392 กิโลไบต์	ต.ค. 2020

Speaker Tunings

	ขนาด	อัปโหลดแล้ว
DCiN2 9320 R1 DCi Series Tunings อัปเดต: ต.ค. 2020	41 กิโลไบต์	ต.ค. 2020
DCiN4 9320 R1 DCi Series Tunings อัปเดต: ต.ค. 2020	38.5 กิโลไบต์	ต.ค. 2020
DCiN8 9320 R1 DCi Series Tunings อัปเดต: ต.ค. 2020	39.5 กิโลไบต์	ต.ค. 2020
DSi1000 9320 R1 DSi Series Tunings อัปเดต: ต.ค. 2020	5.8 กิโลไบต์	ต.ค. 2020
DSi2000 9320 R1 DSi Series Tunings อัปเดต: ต.ค. 2020	5.79 กิโลไบต์	ต.ค. 2020
DSi4000 9320 R1 DSi Series Tunings อัปเดต: ต.ค. 2020	5.83 กิโลไบต์	ต.ค. 2020
DSi6000 9320 R1 DSi Series Tunings อัปเดต: ต.ค. 2020	5.94 กิโลไบต์	ต.ค. 2020

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range (±3 dB)	50 Hz - 19 kHz
Frequency Range (-10dB)	35 Hz - 20 kHz
Power Handling (2Hr AES Rating)	400 W
Sensitivity	98dB
Maximum SPL (1m)	124dB
Nominal Impedance	8Ω
Horizontal Coverage Angle (-6dB)	120°
Vertical Coverage Angle (-6dB)	60°
Directivity Factor (Q)	6.3 averaged 800 Hz to 10 kHz
Directivity Index (DI)	8.4 dB averaged 800 Hz to 10 kHz
Crossover Frequency	1.9 kHz
Polarity	EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal	300 mm (12")
High Freq Transducer Nominal	38 mm (1.5" voice coil)
Downward Firing Angle	15° for enclosure face
Enclosure Material	Birch multi-ply
Grille Color	Black
Input Connectors	NL4 Neutric Speakon and barrier strip
Dimensions (H x W x D)	638.3 mm x 368.3 mm x 416.6 mm 26.9 in x 14.5 in x 16.4 in
Net Weight (each)	38.5 lbs (17.5 kg)

อุปกรณ์เสริม

2520 Bracket | Quick Mount Surround Bracket

รูปภาพขนาดใหญ่

Quick Mount Surround Bracket

The 2520 Quick Mount Surround Bracket is a new loudspeaker accessory which should be used for wall mounting applications when installing 9300 Series Surrounds. Specific models include: 9300, 9310, 9320, and 9350. The 2520 bracket is not recommended for ceiling mount applications
