صور أكبر

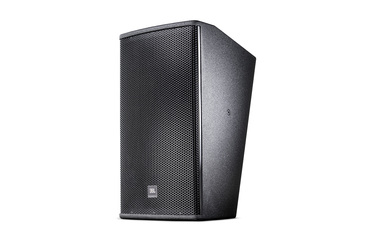

مكبر صوت محيطي سينمائي عالي القوة 12 بوصة للتطبيقات متعددة القنوات للتطبيقات متعددة القنوات

يوفر مكبر الصوت المحيطي السينمائي 9320 معالجة قوة عالية جداً وحساسية عالية واستجابة باص موسعة. يتموضع النظام ثنائي الاتجاه 9320 من خلال خصائص أدائه كمكبر الصوت المحيطي عالي القوة المثالي لتطبيقات الصوت المحيط متعددة القنوات.

الميزات

  • نطاق التردد من 35 Hz إلى 20 kHz
  • حساسية عالية، 98 dB SPL، 1 W، 1 m (3.3 ft)
  • قدرة معالجة طاقة عالية: 400 watts من الضوضاء الوردية المستمرة
  • نقاط تثبيت متعددة بخيط M-10
  • تغطية 120° × 60°
  • علبة خشب البتولا متعددة الطبقات
  • دليل موجات تدريجي الانتقال للترددات العالية
  • محطات الإدخال على الجزء العلوي من الخزانة للوصول السهل

التنزيلات

Specifications
  الحجم تاريخ التحميل
file type icon 9320 Spec Sheet
تم التحديث: أكتوبر 2020
187 KB أكتوبر 2020
CAD Drawings
  الحجم تاريخ التحميل
file type icon 9320 Drawing
تم التحديث: أكتوبر 2020
3.9 MB أكتوبر 2020
file type icon 9320 Drawing(2)
تم التحديث: أكتوبر 2020
263 KB أكتوبر 2020
Compliances
  الحجم تاريخ التحميل
file type icon Cinema Sound 9320 Declaration of Conformity
تم التحديث: أكتوبر 2019
141 KB أكتوبر 2019
file type icon 9300 Series Declaration of Conformity
تم التحديث: أكتوبر 2020
31.8 KB أكتوبر 2020
file type icon Cinema Sound 9400 Series - EU Declaration of Conformity
تم التحديث: أكتوبر 2019
277 KB أكتوبر 2019
Install Guides
  الحجم تاريخ التحميل
file type icon MTU-9320 Bracket Instructions
تم التحديث: أكتوبر 2020
392 KB أكتوبر 2020
Speaker Tunings
  الحجم تاريخ التحميل
file type icon DCiN2 9320 R1 DCi Series Tunings
تم التحديث: أكتوبر 2020
41 KB أكتوبر 2020
file type icon DCiN4 9320 R1 DCi Series Tunings
تم التحديث: أكتوبر 2020
38.5 KB أكتوبر 2020
file type icon DCiN8 9320 R1 DCi Series Tunings
تم التحديث: أكتوبر 2020
39.5 KB أكتوبر 2020
file type icon DSi1000 9320 R1 DSi Series Tunings
تم التحديث: أكتوبر 2020
5.8 KB أكتوبر 2020
file type icon DSi2000 9320 R1 DSi Series Tunings
تم التحديث: أكتوبر 2020
5.79 KB أكتوبر 2020
file type icon DSi4000 9320 R1 DSi Series Tunings
تم التحديث: أكتوبر 2020
5.83 KB أكتوبر 2020
file type icon DSi6000 9320 R1 DSi Series Tunings
تم التحديث: أكتوبر 2020
5.94 KB أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (±3 dB) 50 Hz - 19 kHz
Frequency Range (-10dB) 35 Hz - 20 kHz
Power Handling (2Hr AES Rating) 400 W
Sensitivity 98dB
Maximum SPL (1m) 124dB
Nominal Impedance 8Ω
Horizontal Coverage Angle (-6dB) 120°
Vertical Coverage Angle (-6dB) 60°
Directivity Factor (Q) 6.3 averaged 800 Hz to 10 kHz
Directivity Index (DI) 8.4 dB averaged 800 Hz to 10 kHz
Crossover Frequency 1.9 kHz
Polarity EIA (Positive voltage to RED terminal gives forward cone motion)
Low Freq Transducer Nominal 300 mm (12")
High Freq Transducer Nominal 38 mm (1.5" voice coil)
Downward Firing Angle 15° for enclosure face
Enclosure Material Birch multi-ply
Grille Color Black
Input Connectors NL4 Neutric Speakon and barrier strip
Dimensions (H x W x D) 638.3 mm x 368.3 mm x 416.6 mm 26.9 in x 14.5 in x 16.4 in
Net Weight (each) 38.5 lbs (17.5 kg)

الملحقات

2520 Bracket | قوس التثبيت السريع المحيطي **Explanation of change:**
2520 Bracket Main photo
صور أكبر
2520 Bracket detail thumbnail #1

قوس التثبيت السريع المحيطي

قوس التثبيت السريع المحيطي 2520 هو ملحق مكبر صوت جديد يجب استخدامه لتطبيقات التثبيت على الجدران عند تثبيت مكبرات الصوت من سلسلة 9300. تشمل الطُرز المحددة: 9300 و9310 و9320 و9350. لا يُنصح باستخدام قوس 2520 لتطبيقات التثبيت على السقف

  • خيارات تثبيت مرنة
  • تكلفة منخفضة
  • يمكن استخدامه مع مكبرات الصوت من سلسلة 9300 الجديدة
