15 tums tretvägs självstyrd ljudförstärkningssystem

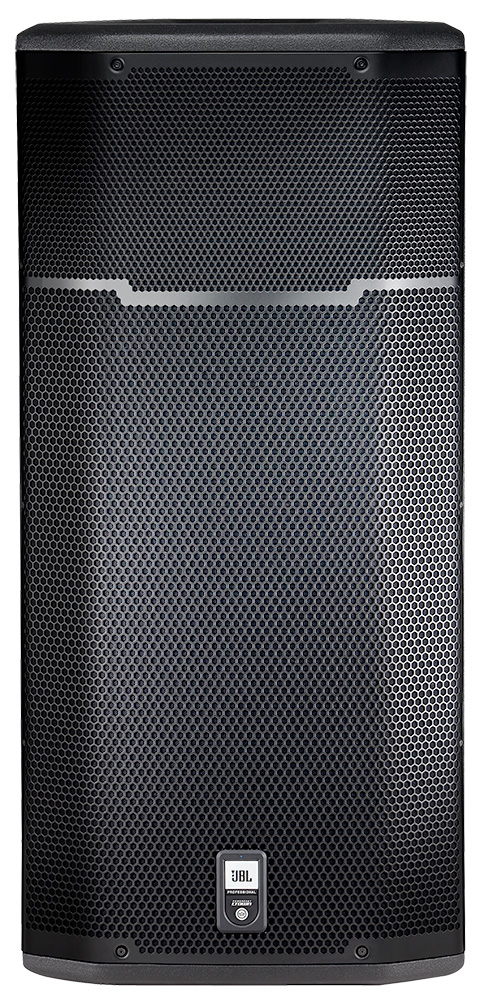

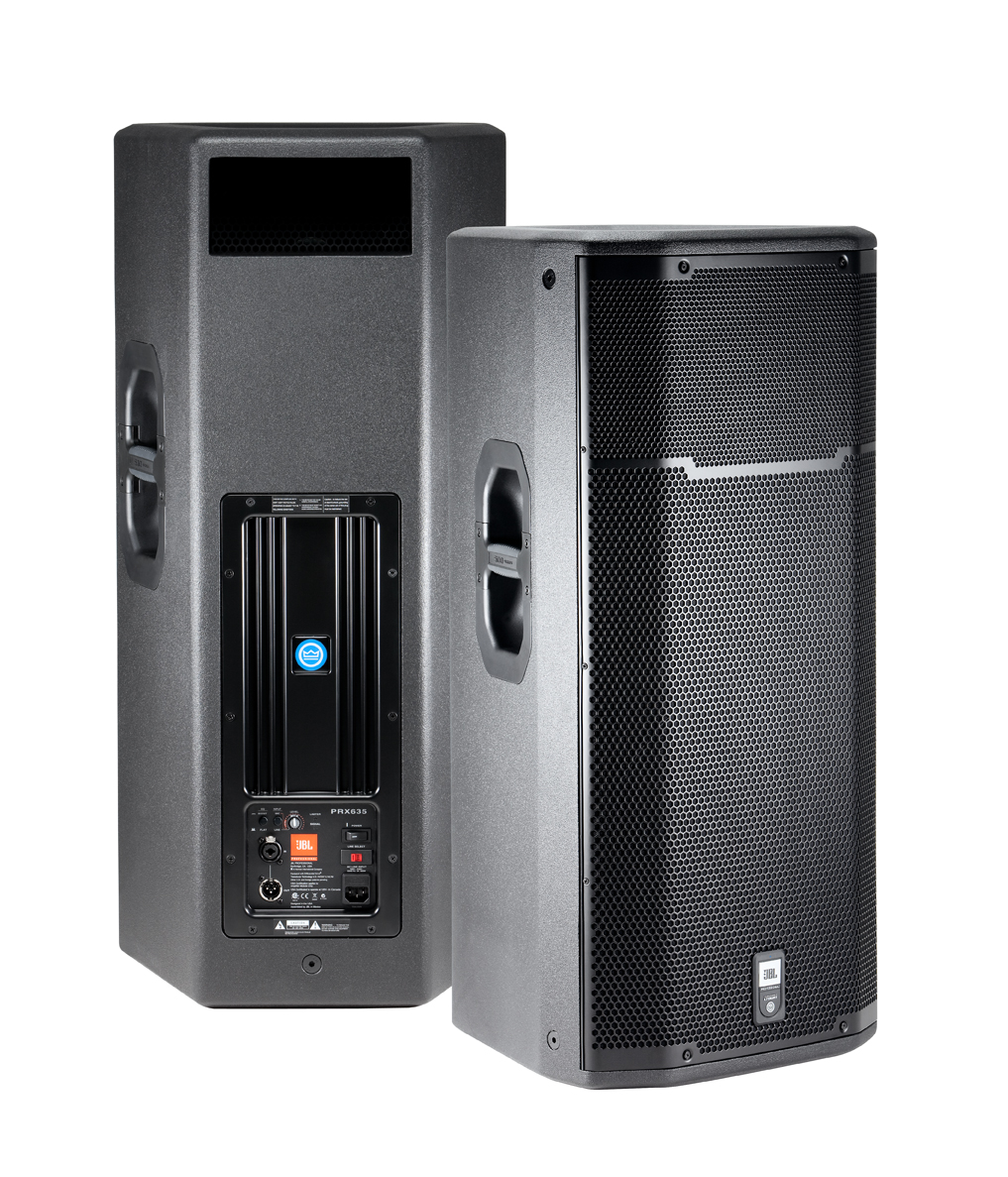

PRX635 är ett självstyrt, lättviktigt tretvägs högtalarsystem som kan leverera mycket höga prestanda över ett brett frekvensband.
Större bilder
Funktioner
- Maximal SPL 135 dB topp
- 380 mm (15 tum) Differential Drive® dubbelsvarvsspole och magnetgap, neodymium woofer
- 165 mm (6,5 tum) hornlastad mittregistertransducer
- 25,4 mm (1 tum) polymerdiafragma kompressionsdriver
- 1500 Watt (3 x 500 watt) Class-D, Crown® digital förstärkare
- DSP-ingångssteg med dbx® Type IV™ limitarkrets, crossover, dynamisk begränsning, komponentoptimering, välbar system-EQ
- Professionella XLR-linje- och ¼"-mikrofon-/instrumentingångar med genomkoppling
- Obsidian DuraFlex™ belagd plywoodkonstruktion
- Stor gjuten aluminiumhandtag med finjusterat ergonomiskt gummigrepp för maximal komfort
- 8 M10 upphängningspunkter och 1 återhållningspunkt
- Integrerad 36 mm polmonteringssockel
Tillämpningar
- Denna högtalare är idealt lämplig för tillämpningar där programinnehållet uppvisar subtilitet och nyans. Helt kapabel att återge högfidel fullrange-ljud utan subwoofer. När den kombineras med de utökade låga frekvenserna från PRX618S-XLF får man fullständig kontroll över hela audiofrekvensen. Dessa kabinetter kan monteras på stativ men kräver ett stort fotavtryck tripod-typ stativ. Vid polmontering av PRX635 på en subwoofer rekommenderar vi starkt en pol som inte är längre än 24" (SS3BK-24 eller SS4BK-24) för att säkerställa stabilitet och säkerhet. Som med alla fullrange PRX600 Series-system kan två EQ-val användas för att optimera systemet för programinnehållet och/eller miljön. Ingångssektionen kan även hantera antingen Line- eller Mic/Instrument-nivåingångar.
- PRX635 är ett självstyrt, lätt tre-vägs högtalarsystem som kan leverera en mycket hög prestanda över ett brett frekvensspektrum. PRX635 består av en 380 mm (15 tum) 265F Differential Drive® woofer, en 165 mm (6,5 tum) 195H hornlastad 90° x 50° mittregistertransducer och en 2414H 25,4 mm (1 tum) ringformad polymerdiafragma, neodymium kompressionsdriver monterad på ett 90° x 50° horn, alla drivna av en 1500 watt (3 x 500) Audio Class-D kraftförstärkare. En proprietär DSP-chip utgör kärnan i en fullständigt utrustad ingångssektionen som tillhandahåller användarvalbar system-EQ, skydd, ingångskänslighetsval, crossover-funktionalitet, dynamisk begränsning och diskret komponentoptimering.
- Förstärkaren ingångspanel erbjuder XLR- eller ¼ tums jackkompatibilitet och en känslighetsbrytare ger extra flexibilitet, vilket gör det möjligt att ansluta praktiskt taget någon ljudkälla utan att använda en mixer. Signal present och överbelastningsljus indikerar systemstatusen och hjälper till att ställa in den optimala nivån via nivåkontrollknappen.
- Alla PRX600-kabinetter är byggda av en kombination av 25 mm (på topp och botten för ökad styvhet) och 18 mm, starkt, lättvägt poppelträ gjort strukturellt starkare med spont- och not-fogar. Alla PRX600 Series-kabinetter är skyddade av JBL:s turné-beprövade DuraFlex™ finish. Galler är gjorda av buckeltålig 16 gauge stål och handtag är gjorda av lättvägt glasfiberarmerad nylon för ökad styrka och hållbarhet. Alla M10 upphängningspunkter är konstruerade från 14 gauge stål och har testats med en sträckgräns på
1000 lbs. vardera. - Särskild anmärkning: PRX635 bör polmonteras på en PRX 600 subwoofer med en pol som inte är längre än 24" i längd. (SS3-BK24 eller SS4-BK24)
Nedladdningar
Specifications
| Storlek | |
|
|
2,47 MB |
Manuals
| Storlek | |
|
|
3,68 MB |
uppdaterad: okt 2020
Brochures
| Storlek | |
|
|
1,49 MB |
CAD Drawings
| Storlek | |
|
|
4,8 MB |
User Guides
| Storlek | |
|
|
4,65 MB |
Images
| Storlek | |
|
|
643 KB |
|
|
313 KB |
Ease Data
| Storlek | |
|
|
203 KB |
Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.
Reservdelar och service
Specifikationer
| System Type | Self-powered 15", three - way, bass - reflex |
| Maximum SPL Output | 135 dB peak |
| Frequency Range (-10dB) | Flat: 41 Hz – 19 kHz Boost: 40 Hz – 19 kHz |
| Frequency Response (±3 dB) | Flat: 53 Hz – 18 kHz Boost: 50 Hz – 18 kHz |
| Coverage Pattern | 90º x 50º nominal |
| Amp Design | Crown® Class D |
| Power Rating | 1500 W ( 3 x 500 ) |
| Dimensions (H x W x D) | 921 mm x 424 mm x 413 mm ( 36.29 in x 16.71 in x 16.27 in ) |
| Net Weight | 27.2 kg ( 60 lb ) |
