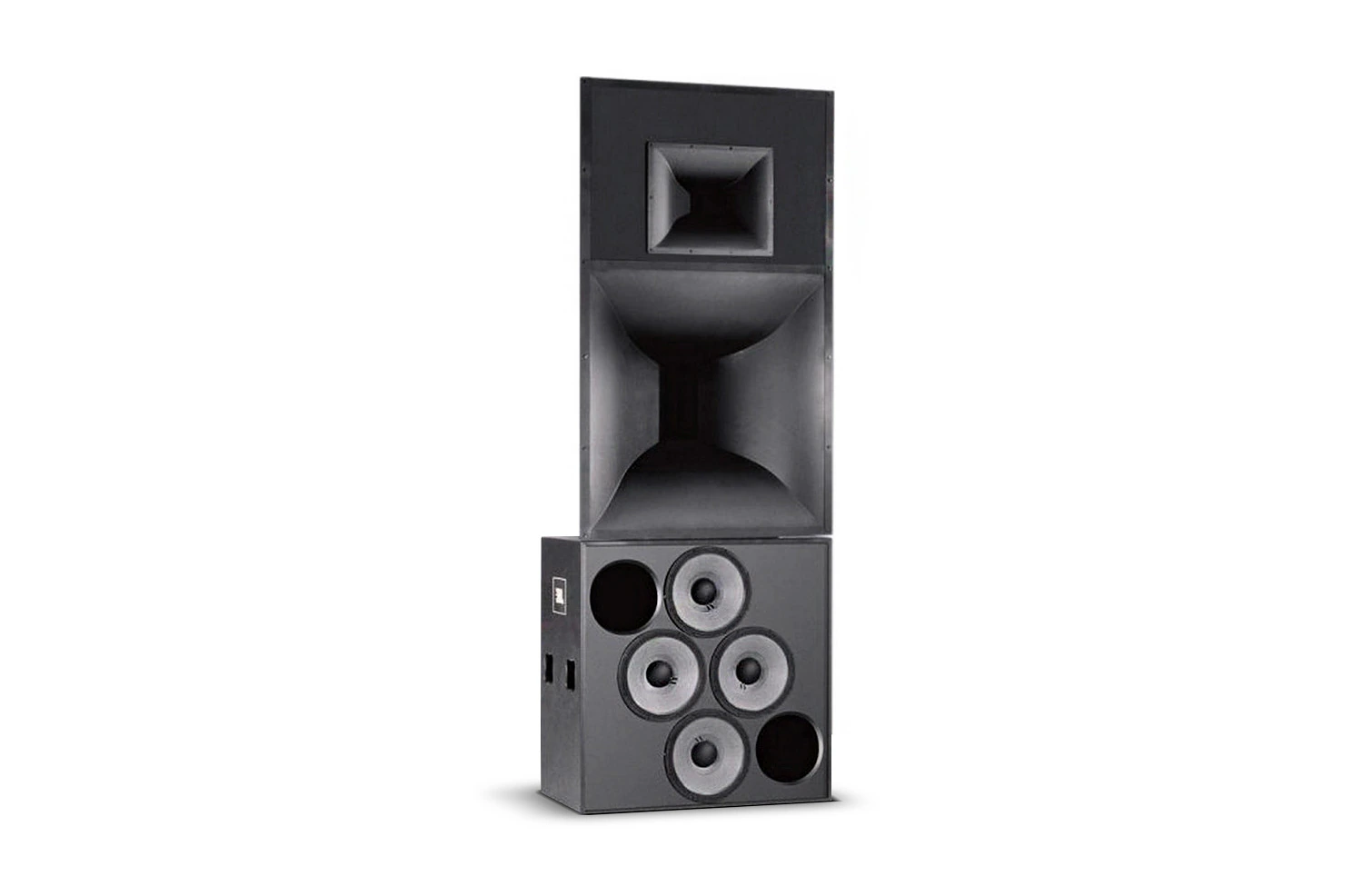

JBL Professional 5674

Större bilder

Systemet 5674 är utformat för kritisk filmljudsåtergivning i stora teaterföreställningar (upp till 1200 platser)

Tretvägsystem för maximal utgång med minimal distortion
Optimerad Aperture Bi-Radial® och drivteknik för ultra-låg distortion
Mittfrekvensmönsterkontroll för ökad direkt kontra reflekterad energi
Ventilerad Gap Cooled (VGC™) LF-omvandlare för maximal utgång och tillförlitlighet
Platt frontdesign för enkel installation på väggbafflar
Fullt justerbar hornfäste för exakt riktningskontroll

Specifications

	Storlek	Uppladdat
5674 Spec Sheet uppdaterad: okt 2020	156 KB	okt 2020

Manuals

	Storlek	Uppladdat
5000 Series User`s Guide uppdaterad: okt 2020	271 KB	okt 2020
Cinema Sound System Manual uppdaterad: okt 2020	2,31 MB	okt 2020

Compliances

	Storlek	Uppladdat
Cinema Sound - 5000 Series Declaration of Conformity uppdaterad: okt 2019	150 KB	okt 2019

Tech Notes

	Storlek	Uppladdat
Tech Note: Polarity Conventions uppdaterad: okt 2019	55 KB	okt 2019

Speaker Tunings

	Storlek	Uppladdat
Cinema 5000 Tunings uppdaterad: okt 2019	9,64 KB	okt 2019
Cinema tunings for the dbx DriveRack 260 uppdaterad: okt 2019	20,7 KB	okt 2019

Information documents

	Storlek	Uppladdat
Cinema CD uppdaterad: okt 2019	21,9 MB	okt 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Frequency Range	35 Hz to 16 kHz (-10 dB)
Frequency Response	45 Hz to 12.5 kHz (+/- 3 dB)
Horizontal Coverage Angle	80°, averaged 300 Hz to 16 kHz (-6dB)
Vertical Coverage Angle	45°, averaged 300 Hz to 16 kHz (-6 dB)
Maximum Output	117 dB-SPL @ 10 m
Recommended Crossover Frequency	LF/MF: 297 Hz, MF/HF: 2.5 kHz
Low Frequency	Four 2226 H 380 mm (15 in) dia., 100mm (4 in) edgewound ribbon voice coilOne 5504 LF enclosure with DiamondQuad driver array
Nominal Impedance	Each pair in parallel; two 4 Ohm loadsper driver pair
Input Power Rating	2400 W, AES; two channels of 1200 W Recommended Amplifier per driver pair
Sensitivity	103 dB, 1 W @ 1 m (3.3 ft)
Input Connectors	Barrier Strip
Mid Frequency	2392 midrange horn 2490 H midrangedriver; 100 mm (4in) edgewound ribbon voice coil
High Frequency	2352 Horn 2451 driver; 100mm (4in)edgewound ribbon voice coil
Mounting Accessories	F horn baffle board and mounting frame which couplesMF and HF; mounts to LF enclosure or aiming/tilting
Dimensions (H x W x D)	2895.6 x 1118 x 812.8mm(114 x 44 x 32in)
Net Weight	171.69 kg (378.5 lb)
