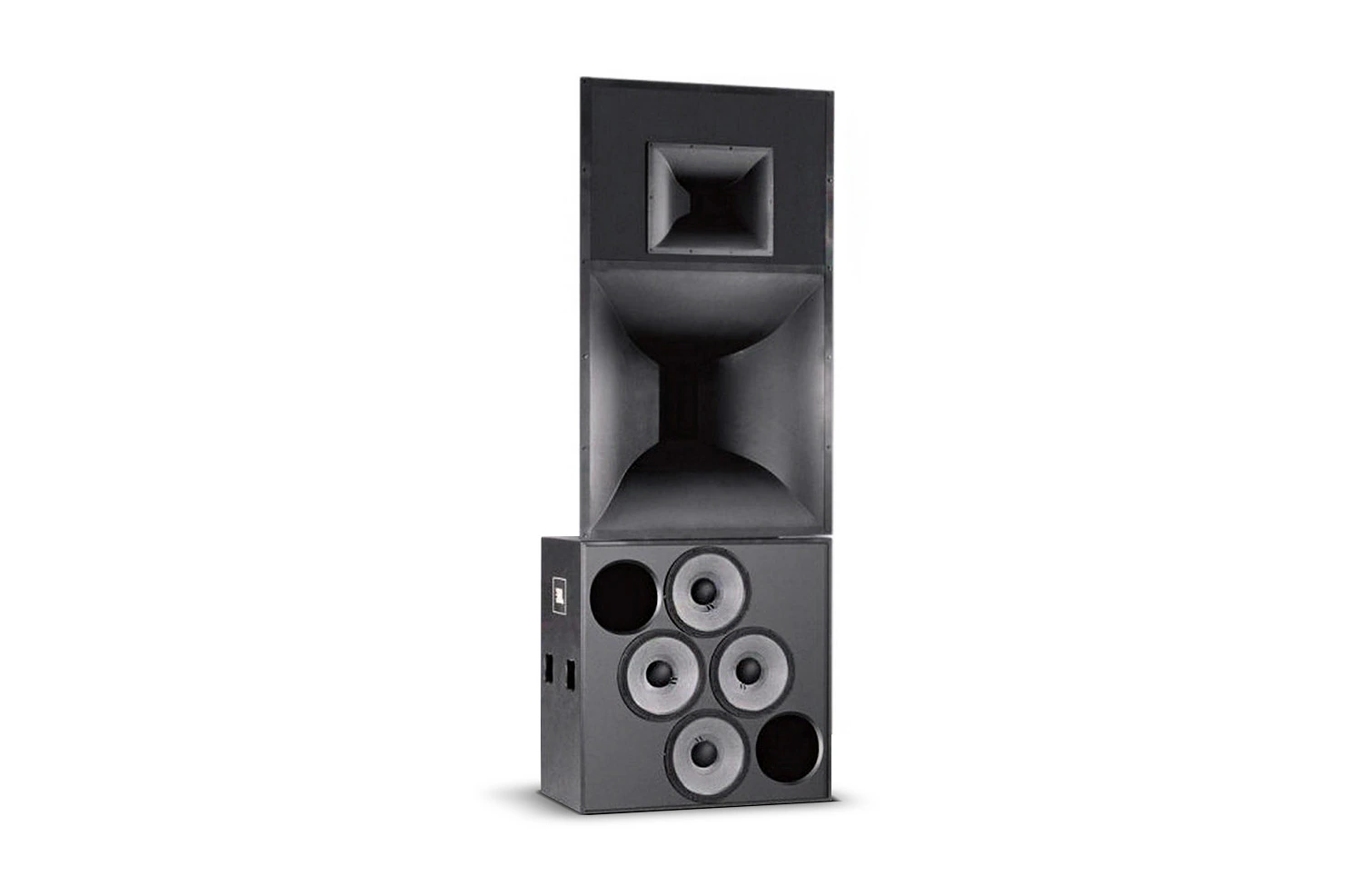

3웨이 스크린 채널 시스템
5674 시스템은 대규모 극장 환경(최대 1200석)을 위한 중요 영화음향 재생을 목적으로 설계되었습니다
큰 이미지
특징
- 최대 출력과 최소 왜곡을 위한 3웨이 시스템 설계
- 초저 왜곡을 위한 최적화된 Aperture Bi-Radial® 및 드라이버 기술
- 직접 음과 반향음 에너지 증가를 위한 미드레인지 패턴 제어
- 최대 출력과 안정성을 위한 통풍 갭 냉각(VGC™) LF 트랜스듀서
- 쉬운 배플 벽 설치를 위한 플랫 프론트 설계
- 정밀한 방향 제어를 위한 완전 조절 가능한 혼 브래킷
다운로드
Specifications
| 크기 | |
|
|
156KB |
Manuals
| 크기 | |
|
|
271KB |
|
|
2.31MB |
Compliances
| 크기 | |
|
|
150KB |
Tech Notes
| 크기 | |
|
|
55KB |
Speaker Tunings
| 크기 | |
|
|
9.64KB |
|
|
20.7KB |
Information documents
| 크기 | |
|
|
21.9MB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.
부품 및 서비스
사양
| Frequency Range | 35 Hz to 16 kHz (-10 dB) |
| Frequency Response | 45 Hz to 12.5 kHz (+/- 3 dB) |
| Horizontal Coverage Angle | 80°, averaged 300 Hz to 16 kHz (-6dB) |
| Vertical Coverage Angle | 45°, averaged 300 Hz to 16 kHz (-6 dB) |
| Maximum Output | 117 dB-SPL @ 10 m |
| Recommended Crossover Frequency | LF/MF: 297 Hz, MF/HF: 2.5 kHz |
| Low Frequency | Four 2226 H 380 mm (15 in) dia., 100mm (4 in) edgewound ribbon voice coilOne 5504 LF enclosure with DiamondQuad driver array |
| Nominal Impedance | Each pair in parallel; two 4 Ohm loadsper driver pair |
| Input Power Rating | 2400 W, AES; two channels of 1200 W Recommended Amplifier per driver pair |
| Sensitivity | 103 dB, 1 W @ 1 m (3.3 ft) |
| Input Connectors | Barrier Strip |
| Mid Frequency | 2392 midrange horn 2490 H midrangedriver; 100 mm (4in) edgewound ribbon voice coil |
| High Frequency | 2352 Horn 2451 driver; 100mm (4in)edgewound ribbon voice coil |
| Mounting Accessories | F horn baffle board and mounting frame which couplesMF and HF; mounts to LF enclosure or aiming/tilting |
| Dimensions (H x W x D) | 2895.6 x 1118 x 812.8mm(114 x 44 x 32in) |
| Net Weight | 171.69 kg (378.5 lb) |
